杭州钢铁集团高炉煤气放散塔工程施工组织设计VIP免费

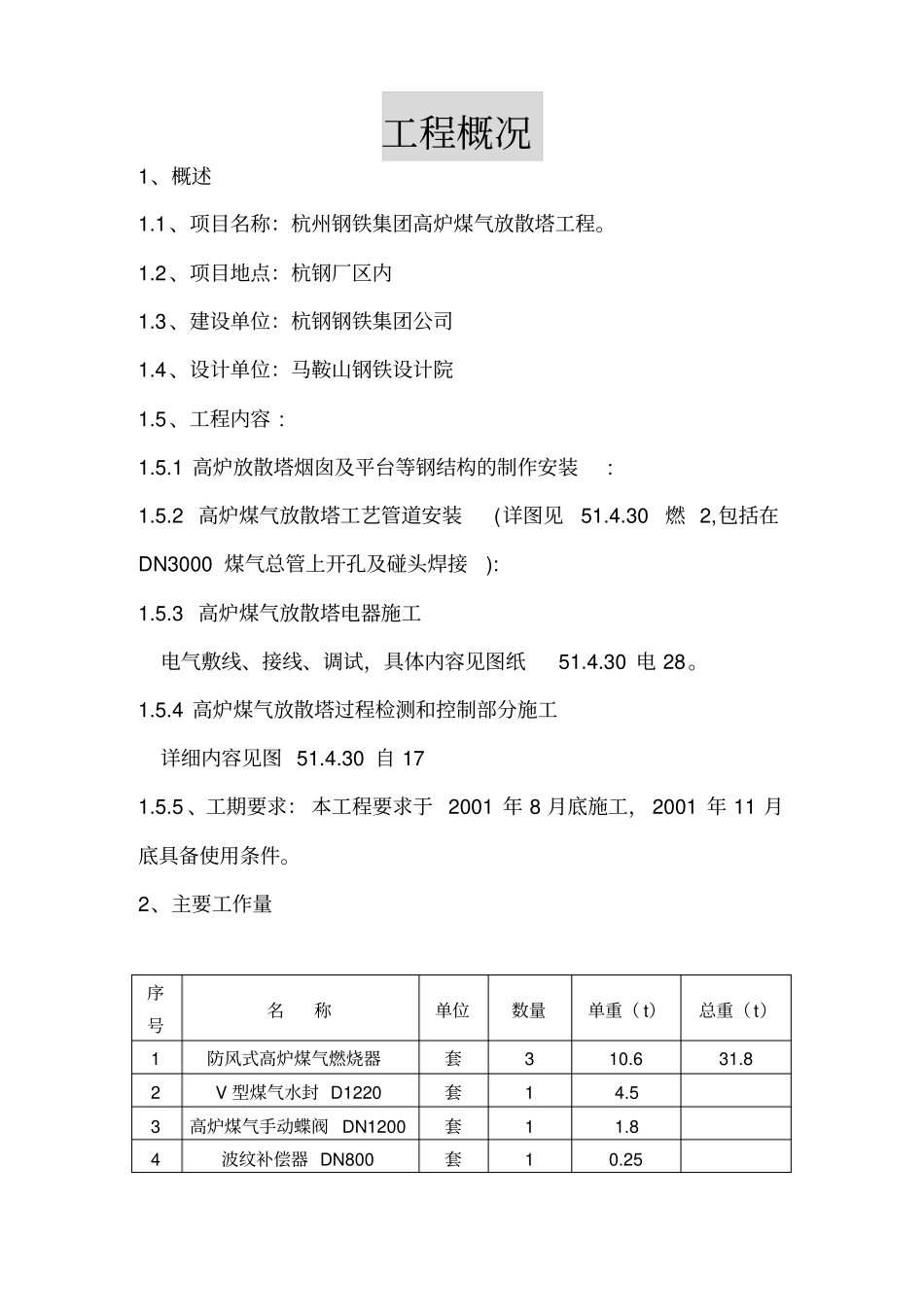

杭州钢铁集团高炉煤气放散塔工程施工组织设计_第1页
1/31

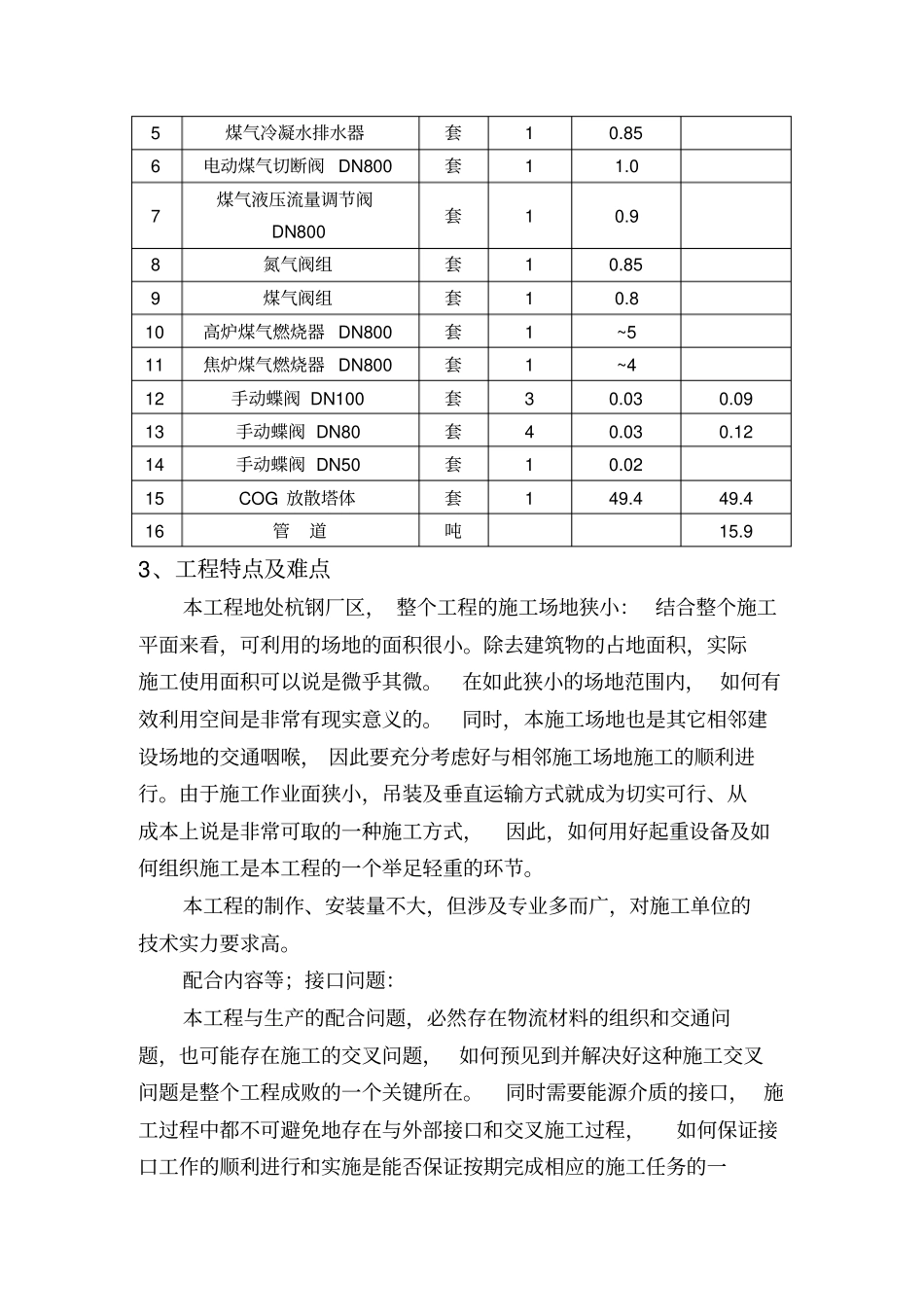

杭州钢铁集团高炉煤气放散塔工程施工组织设计_第2页
2/31
杭州钢铁集团高炉煤气放散塔工程施工组织设计_第3页
3/31
工程概况1、概述1.1、项目名称:杭州钢铁集团高炉煤气放散塔工程。1.2、项目地点:杭钢厂区内1.3、建设单位:杭钢钢铁集团公司1.4、设计单位:马鞍山钢铁设计院1.5、工程内容 : 1.5.1 高炉放散塔烟囱及平台等钢结构的制作安装: 1.5.2 高炉煤气放散塔工艺管道安装(详图见51.4.30燃 2,包括在DN3000 煤气总管上开孔及碰头焊接): 1.5.3 高炉煤气放散塔电器施工电气敷线、接线、调试,具体内容见图纸51.4.30 电 28。1.5.4 高炉煤气放散塔过程检测和控制部分施工详细内容见图 51.4.30 自 17 1.5.5 、工期要求: 本工程要求于 2001 年 8 月底施工, 2001 年 11 月底具备使用条件。2、主要工作量序号名称单位数量单重( t)总重( t)1 防风式高炉煤气燃烧器套3 10.6 31.8 2 V 型煤气水封 D1220 套1 4.5 3 高炉煤气手动蝶阀 DN1200 套1 1.8 4 波纹补偿器 DN800 套1 0.25 5 煤气冷凝水排水器套1 0.85 6 电动煤气切断阀 DN800 套1 1.0 7 煤气液压流量调节阀DN800 套1 0.9 8 氮气阀组套1 0.85 9 煤气阀组套1 0.8 10 高炉煤气燃烧器 DN800 套1 ~5 11 焦炉煤气燃烧器 DN800 套1 ~4 12 手动蝶阀 DN100 套3 0.03 0.09 13 手动蝶阀 DN80 套4 0.03 0.12 14 手动蝶阀 DN50 套1 0.02 15 COG 放散塔体套1 49.4 49.4 16 管道吨15.9 3、工程特点及难点本工程地处杭钢厂区, 整个工程的施工场地狭小: 结合整个施工平面来看,可利用的场地的面积很小。除去建筑物的占地面积,实际施工使用面积可以说是微乎其微。在如此狭小的场地范围内, 如何有效利用空间是非常有现实意义的。同时,本施工场地也是其它相邻建设场地的交通咽喉, 因此要充分考虑好与相邻施工场地施工的顺利进行。由于施工作业面狭小,吊装及垂直运输方式就成为切实可行、从成本上说是非常可取的一种施工方式,因此,如何用好起重设备及如何组织施工是本工程的一个举足轻重的环节。本工程的制作、安装量不大,但涉及专业多而广,对施工单位的技术实力要求高。配合内容等;接口问题:本工程与生产的配合问题,必然存在物流材料的组织和交通问题,也可能存在施工的交叉问题,如何预见到并解决好这种施工交叉问题是整个工程成败的一个关键所在。同时需要能源介质的接口, 施工过程中都不可避免地存在与外部接口和交叉施工过程,如何保证接口工作的顺利进行和实施是能否保证按期完成相应的施工任务...
