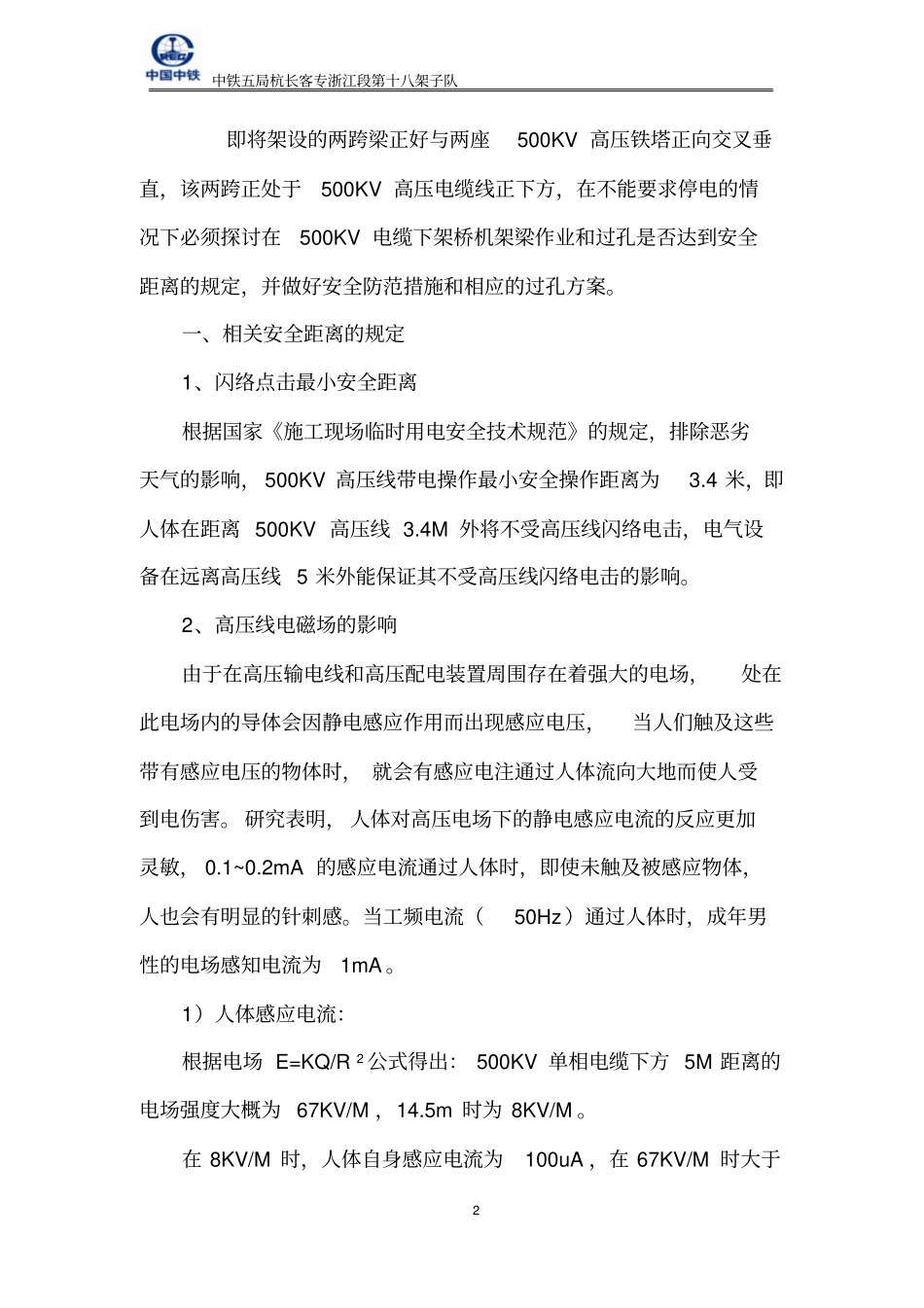

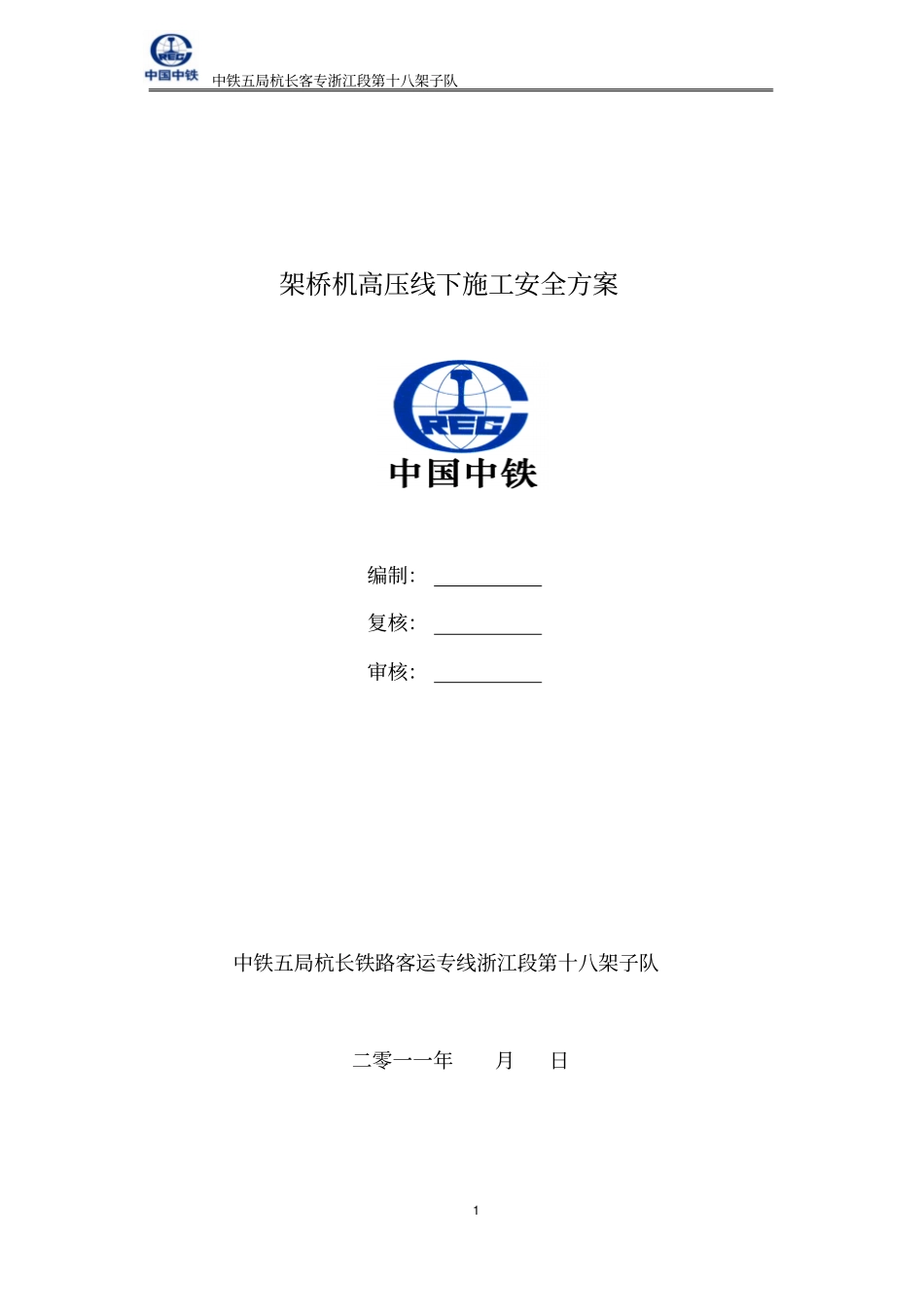

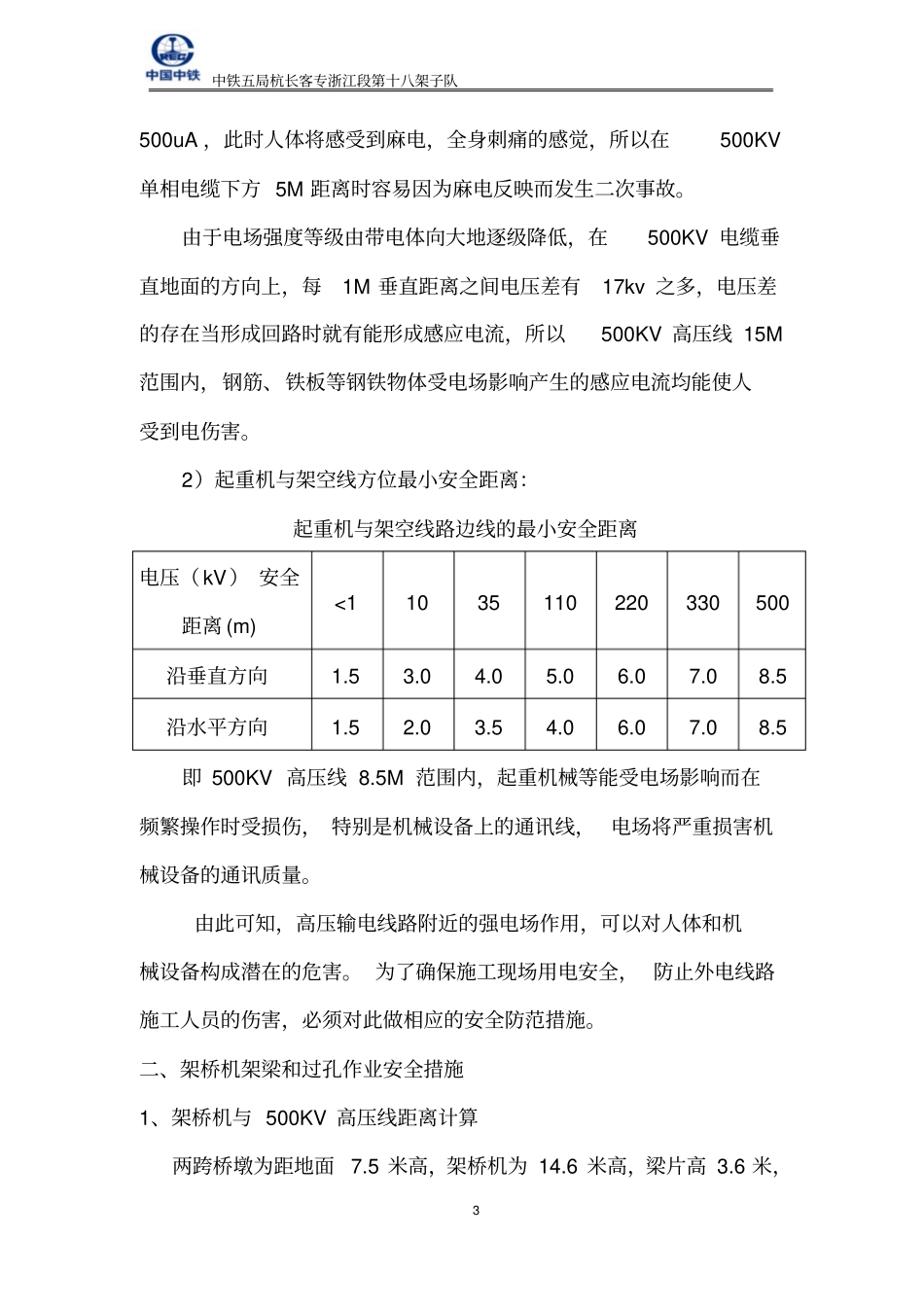

中铁五局杭长客专浙江段第十八架子队1 架桥机高压线下施工安全方案编制:复核:审核:中铁五局杭长铁路客运专线浙江段第十八架子队二零一一年月日中铁五局杭长客专浙江段第十八架子队2 即将架设的两跨梁正好与两座500KV 高压铁塔正向交叉垂直,该两跨正处于500KV 高压电缆线正下方,在不能要求停电的情况下必须探讨在500KV 电缆下架桥机架梁作业和过孔是否达到安全距离的规定,并做好安全防范措施和相应的过孔方案。一、相关安全距离的规定1、闪络点击最小安全距离根据国家《施工现场临时用电安全技术规范》的规定,排除恶劣天气的影响, 500KV 高压线带电操作最小安全操作距离为3.4 米,即人体在距离 500KV 高压线 3.4M 外将不受高压线闪络电击,电气设备在远离高压线 5 米外能保证其不受高压线闪络电击的影响。2、高压线电磁场的影响由于在高压输电线和高压配电装置周围存在着强大的电场,处在此电场内的导体会因静电感应作用而出现感应电压,当人们触及这些带有感应电压的物体时, 就会有感应电注通过人体流向大地而使人受到电伤害。 研究表明, 人体对高压电场下的静电感应电流的反应更加灵敏, 0.1~0.2mA 的感应电流通过人体时,即使未触及被感应物体,人也会有明显的针刺感。当工频电流(50Hz)通过人体时,成年男性的电场感知电流为1mA 。1)人体感应电流:根据电场 E=KQ/R 2 公式得出: 500KV 单相电缆下方 5M 距离的电场强度大概为 67KV/M ,14.5m 时为 8KV/M 。在 8KV/M 时,人体自身感应电流为100uA ,在 67KV/M 时大于中铁五局杭长客专浙江段第十八架子队3 500uA ,此时人体将感受到麻电,全身刺痛的感觉,所以在500KV单相电缆下方 5M 距离时容易因为麻电反映而发生二次事故。由于电场强度等级由带电体向大地逐级降低,在500KV 电缆垂直地面的方向上,每1M 垂直距离之间电压差有17kv 之多,电压差的存在当形成回路时就有能形成感应电流,所以500KV 高压线 15M范围内,钢筋、铁板等钢铁物体受电场影响产生的感应电流均能使人受到电伤害。2)起重机与架空线方位最小安全距离:起重机与架空线路边线的最小安全距离电压(kV) 安全距离 (m) <1 10 35 110 220 330 500 沿垂直方向1.5 3.0 4.0 5.0 6.0 7.0 8.5 沿水平方向1.5 2.0 3.5 4.0 6.0 7.0 8.5 即 500KV 高压线 8.5M 范围内,起重机械等能受电场影响而在频繁操作时受损伤, 特别是机械设备上的通讯线, ...
