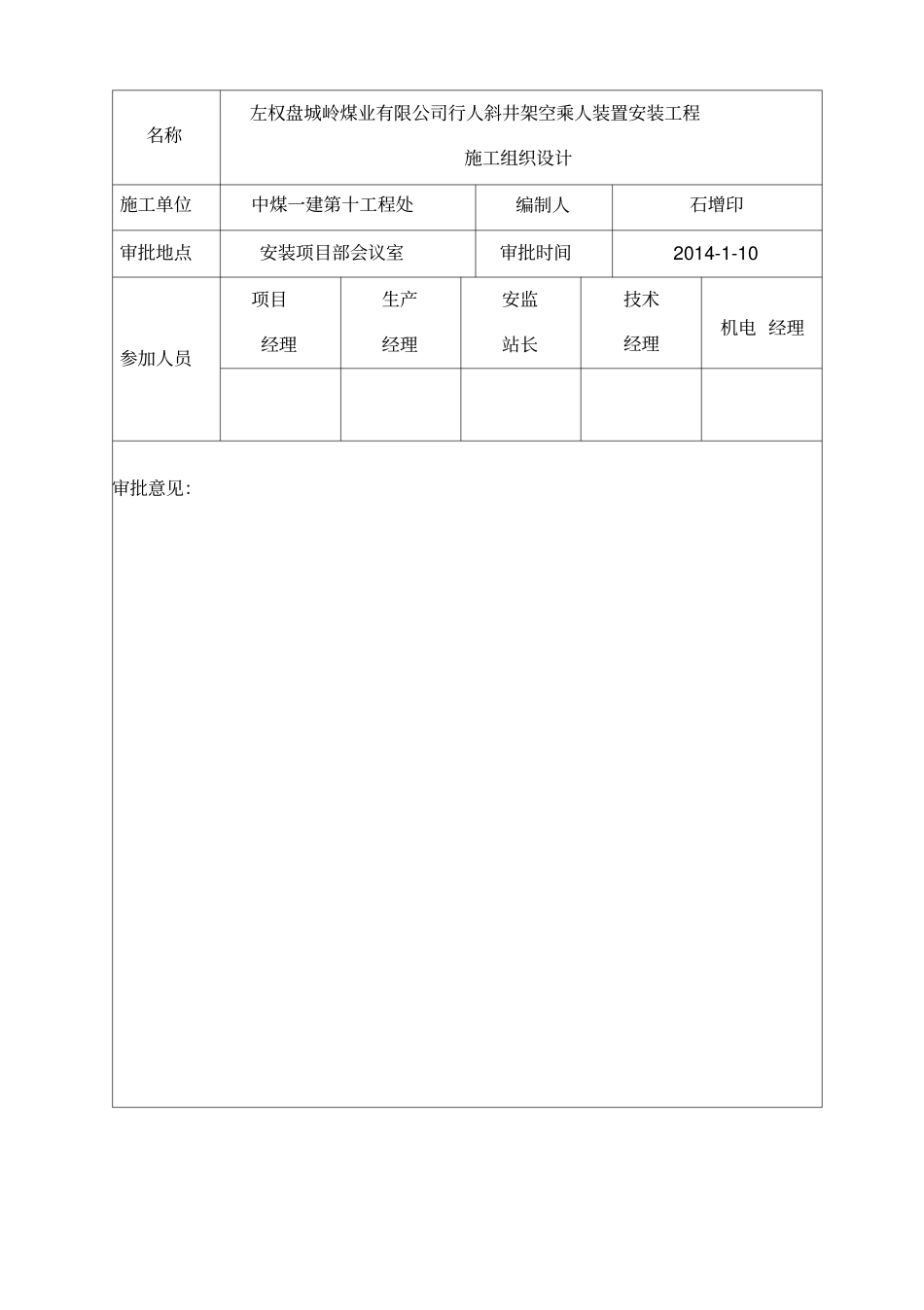

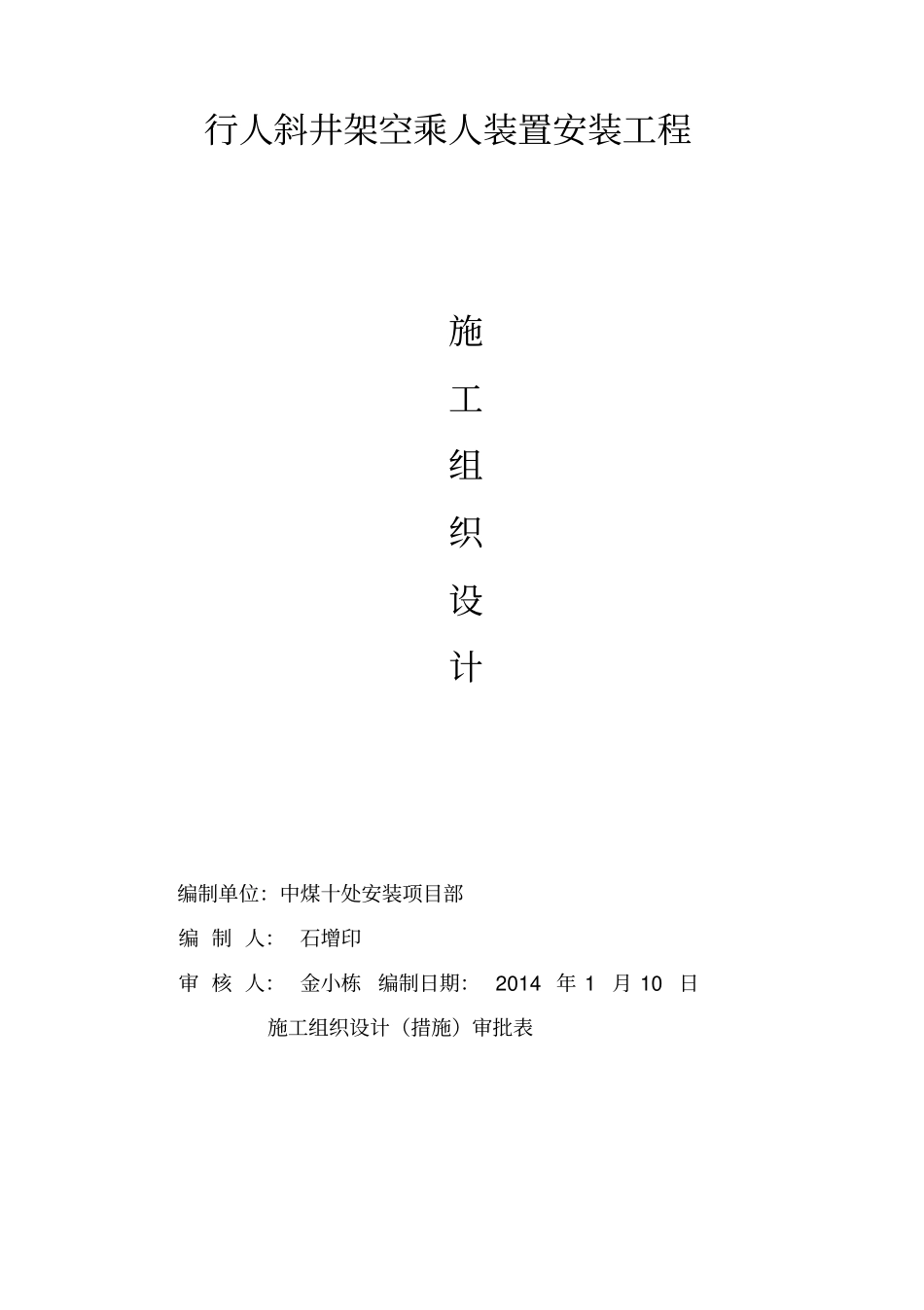

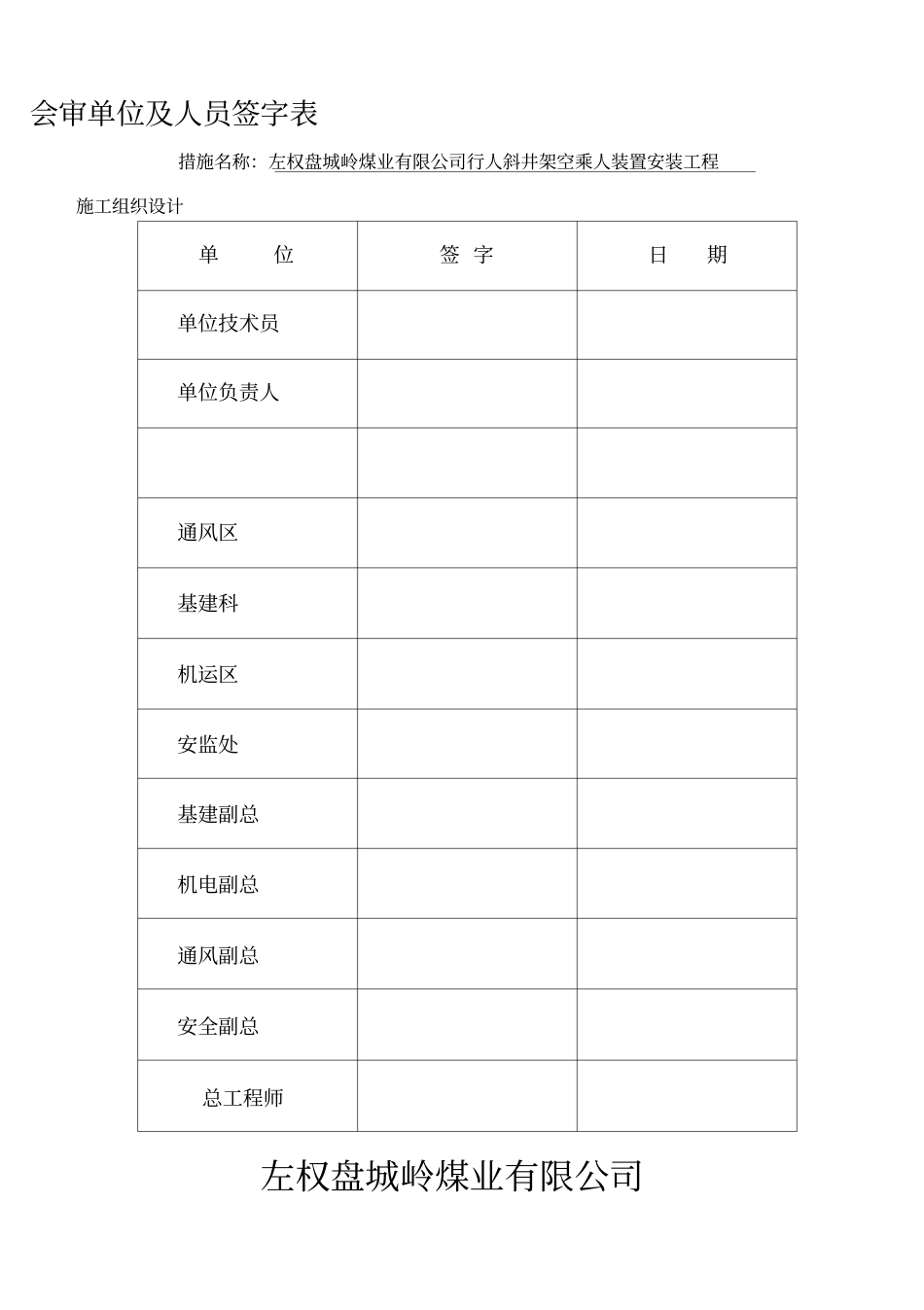

会审单位及人员签字表措施名称:左权盘城岭煤业有限公司行人斜井架空乘人装置安装工程施工组织设计单位签 字日期单位技术员单位负责人通风区基建科机运区安监处基建副总机电副总通风副总安全副总总工程师左权盘城岭煤业有限公司行人斜井架空乘人装置安装工程施工组织设计编制单位:中煤十处安装项目部编 制 人: 石增印审 核 人: 金小栋编制日期: 2014 年 1 月 10 日施工组织设计(措施)审批表名称左权盘城岭煤业有限公司行人斜井架空乘人装置安装工程施工组织设计施工单位中煤一建第十工程处编制人石增印审批地点安装项目部会议室审批时间2014-1-10 参加人员项目经理生产经理安监站长技术经理机电 经理审批意见:第一章工程概述第二章施工组织及劳动力配备第三章施工准备工作第四章安装质量保证体系第五章施工工序及方法第六章技术标准第七章质量保证措施第八章安全保证措施附: 施工工器具明细表组织机构图编制依据1、甲乙双方根据所界定的工程范围2、设计单位施工图纸要求3、建设单位对工程工期及质量要求。4、施工单位对工程施工的具体要求。5、《煤矿安装工程质量检验评定标准》。第一章 工程概述山西煤炭运销集团左权盘城岭煤业有限公司行人斜井坡度230, 本次承揽的行人斜井架空乘人装置安装工程是该公司整合重组后重要项目之一,安装完成 后, 主要解决了人员上、下班斜井步行的问题, 有效的保障了工人的体力 , 提 高了工作的效率。主要工程量及参数如下(横梁已安装完毕):最大坡度:23°总长度:约546m 驱动轮直径:1.2m 导向轮直径:1.2m 乘人器运行速度:0.98m/s 乘人间距:13m 每小时乘人数量:271 人驱动电机:型号: YBK2-280S-6 功率: 45Kw 转速: 980rpm 减速器:型号: B3SV10-63 速比: 63 电力液压制动器:型号: BYWZ5-250/50 制动轮直径:250mm 制动力矩:315-500Nm 功率: 210W 380/660V 主传动钢丝绳:型号: 20 6 X 19S+FC-1670 右同 、少油长度:约 1200m 拉紧装置拉紧力:3200Kg 拉紧力备用系数:1.2 第二章施工组织及劳动力配备施工组织工程负责人:刘兆彬现场负责人: 李河清生产负责人:赵宏明技术负责人: 金小栋安全负责人:秦忠科安 全 员: 武新明二、劳动力配备序号工种名称准备期人数施工期人数备注1 安装钳工5 25 2 电工2 2 3 电焊工2 4 4 安全员1 1 合计10 32 三、作业方式施工期间:根据施工条件可分为单班作业;两班作业...
