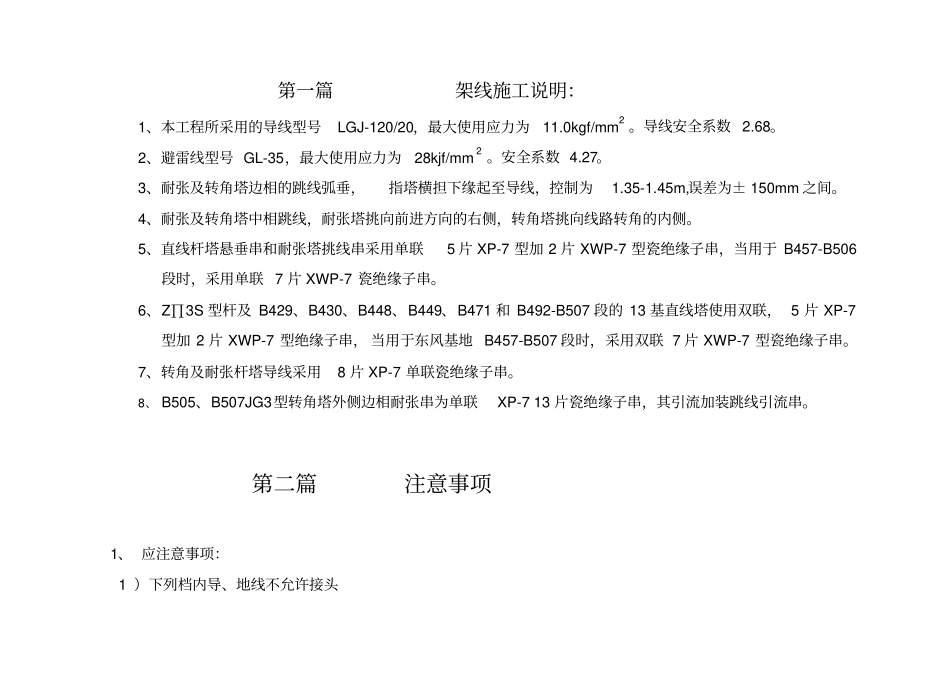

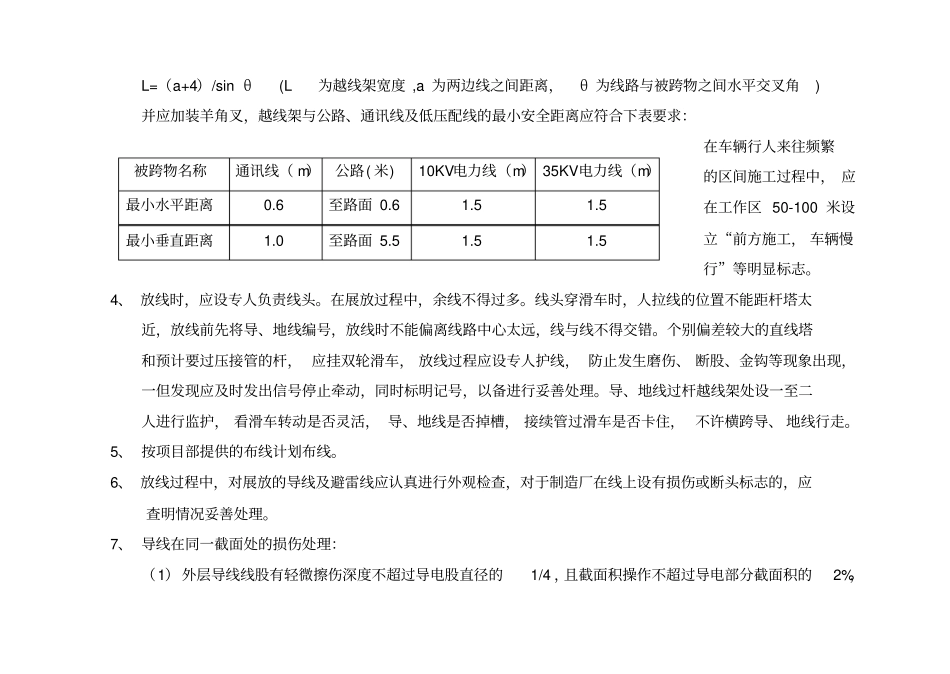

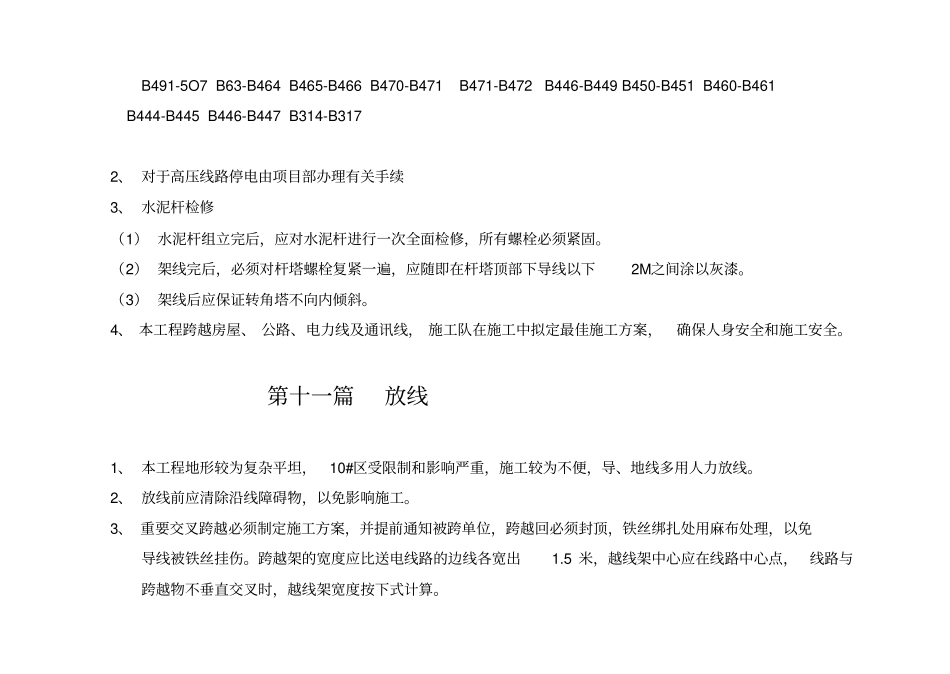

第一篇架线施工说明：1、本工程所采用的导线型号LGJ-120/20，最大使用应力为11.0kgf/mm2 。导线安全系数 2.68。2、避雷线型号 GL-35，最大使用应力为28kjf/mm2 。安全系数 4.27。3、耐张及转角塔边相的跳线弧垂，指塔横担下缘起至导线，控制为1.35-1.45m,误差为± 150mm 之间。4、耐张及转角塔中相跳线，耐张塔挑向前进方向的右侧，转角塔挑向线路转角的内侧。5、直线杆塔悬垂串和耐张塔挑线串采用单联5 片 XP-7 型加 2 片 XWP-7 型瓷绝缘子串，当用于 B457-B506段时，采用单联 7 片 XWP-7 瓷绝缘子串。6、Z∏3S 型杆及 B429、B430、B448、B449、B471 和 B492-B507 段的 13 基直线塔使用双联， 5 片 XP-7型加 2 片 XWP-7 型绝缘子串， 当用于东风基地 B457-B507 段时，采用双联 7 片 XWP-7 型瓷绝缘子串。7、转角及耐张杆塔导线采用8 片 XP-7 单联瓷绝缘子串。8、 B505、B507JG3型转角塔外侧边相耐张串为单联XP-7 13 片瓷绝缘子串，其引流加装跳线引流串。第二篇注意事项1、 应注意事项： 1 ）下列档内导、地线不允许接头B491-5O7 B63-B464 B465-B466 B470-B471 B471-B472 B446-B449 B450-B451 B460-B461 B444-B445 B446-B447 B314-B317 2、 对于高压线路停电由项目部办理有关手续3、 水泥杆检修（1） 水泥杆组立完后，应对水泥杆进行一次全面检修，所有螺栓必须紧固。（2） 架线完后，必须对杆塔螺栓复紧一遍，应随即在杆塔顶部下导线以下2M之间涂以灰漆。（3） 架线后应保证转角塔不向内倾斜。4、 本工程跨越房屋、 公路、电力线及通讯线， 施工队在施工中拟定最佳施工方案，确保人身安全和施工安全。第十一篇放线1、 本工程地形较为复杂平坦，10#区受限制和影响严重，施工较为不便，导、地线多用人力放线。2、 放线前应清除沿线障碍物，以免影响施工。3、 重要交叉跨越必须制定施工方案，并提前通知被跨单位，跨越回必须封顶，铁丝绑扎处用麻布处理，以免导线被铁丝挂伤。跨越架的宽度应比送电线路的边线各宽出1.5 米，越线架中心应在线路中心点，线路与跨越物不垂直交叉时，越线架宽度按下式计算。L=（a+4）/sin θ (L为越线架宽度 ,a 为两边线之间距离，θ 为线路与被跨物之间水平交叉角) 并应加装羊角叉，越线架与公路、通讯线及低压配线的最小安全距离应符合下表要求：在车辆行人来往频繁的区间施工过程中， 应在工作区 50-100 米设立“前方施工， 车辆...
