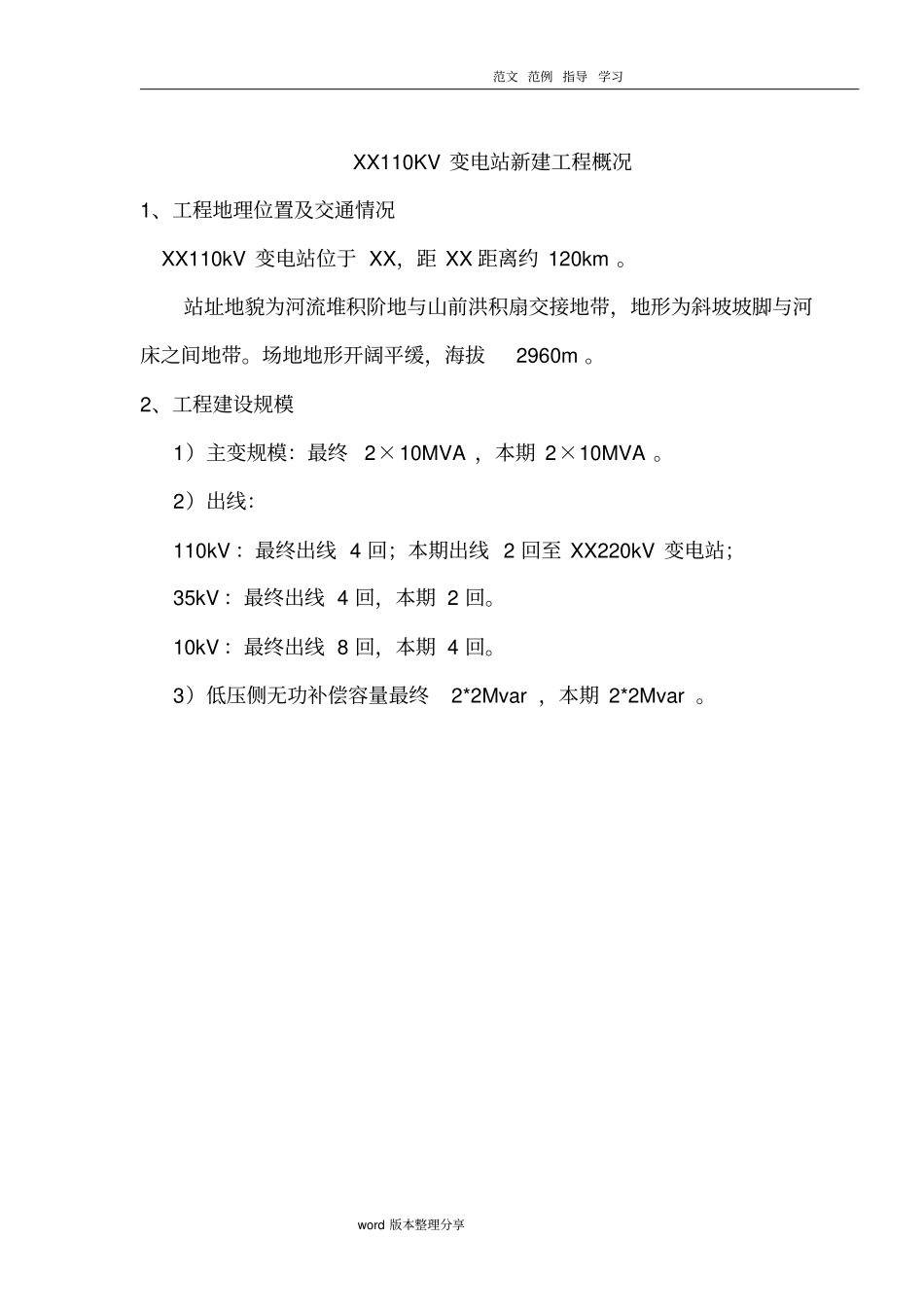

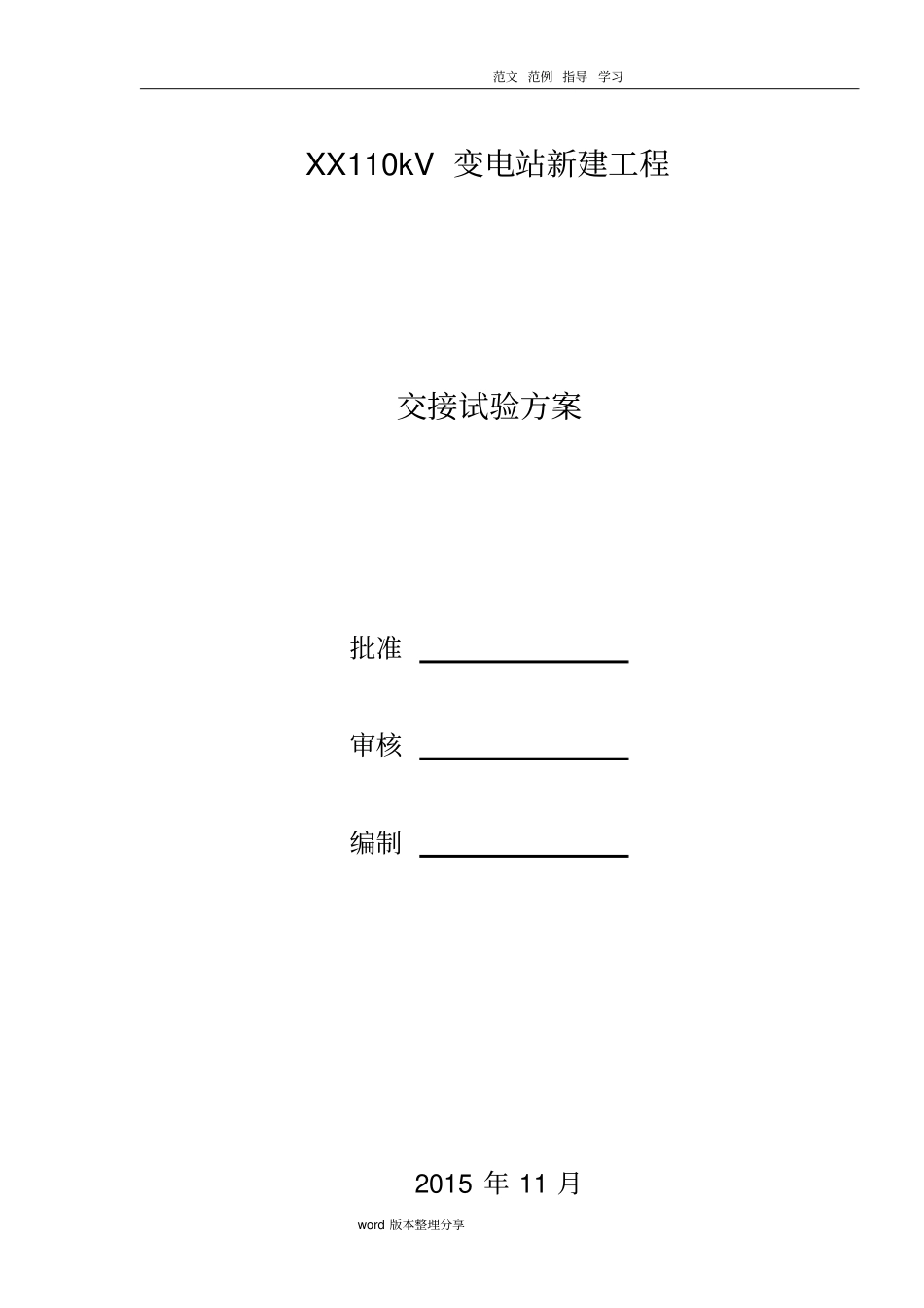

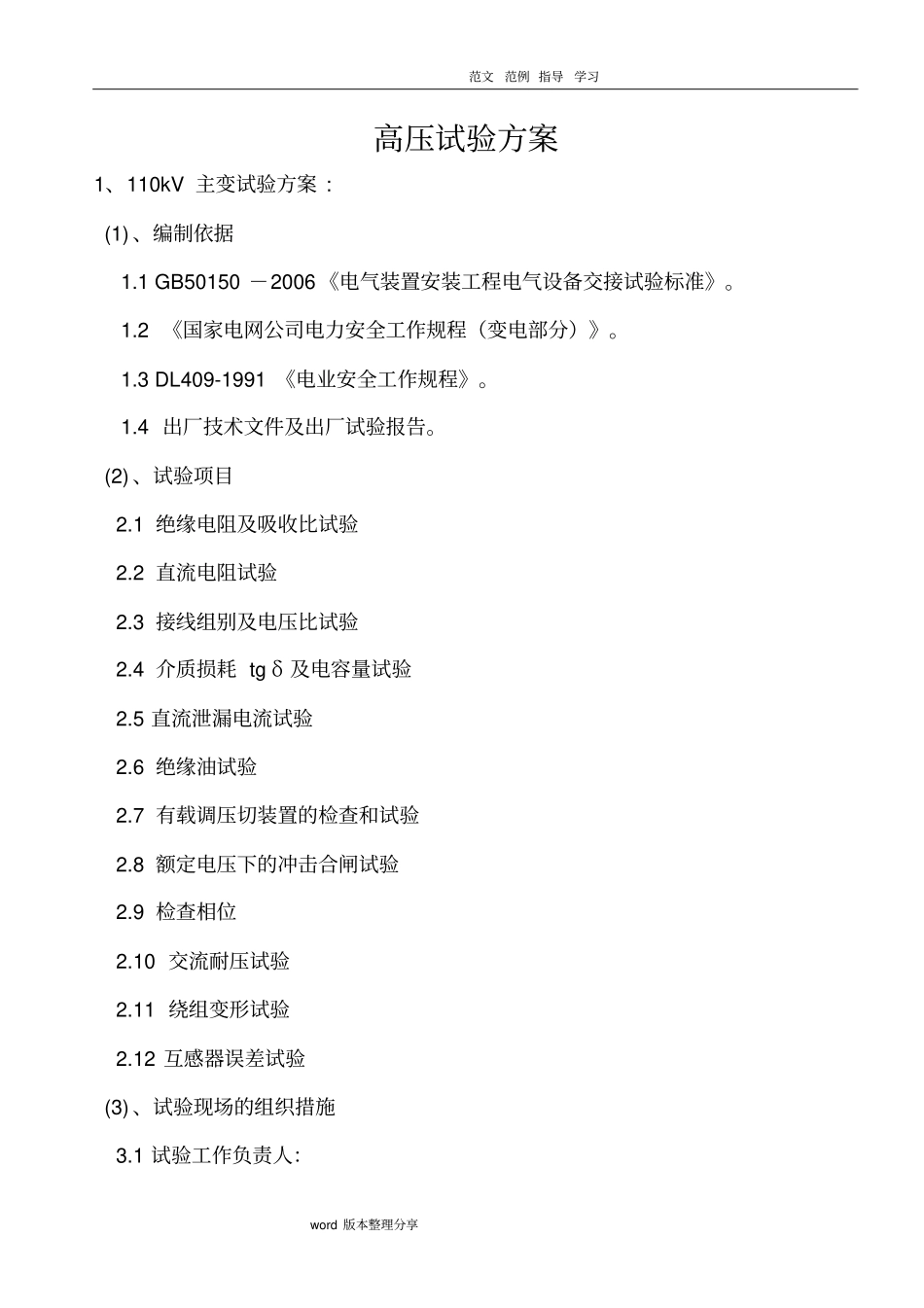

范文 范例 指导学习word 版本整理分享XX110kV 变电站新建工程交接试验方案批准审核编制2015 年 11 月范文 范例 指导学习word 版本整理分享XX110KV 变电站新建工程概况1、工程地理位置及交通情况XX110kV 变电站位于 XX，距 XX 距离约 120km 。站址地貌为河流堆积阶地与山前洪积扇交接地带，地形为斜坡坡脚与河床之间地带。场地地形开阔平缓，海拔2960m 。2、工程建设规模1）主变规模：最终2×10MVA ，本期 2×10MVA 。2）出线：110kV ：最终出线 4 回；本期出线 2 回至 XX220kV 变电站；35kV ：最终出线 4 回，本期 2 回。10kV ：最终出线 8 回，本期 4 回。3）低压侧无功补偿容量最终2*2Mvar ，本期 2*2Mvar 。范文范例 指导学习word 版本整理分享高压试验方案1、110kV 主变试验方案 : (1) 、编制依据1.1 GB50150 －2006 《电气装置安装工程电气设备交接试验标准》。1.2 《国家电网公司电力安全工作规程（变电部分）》。1.3 DL409-1991 《电业安全工作规程》。1.4 出厂技术文件及出厂试验报告。(2) 、试验项目2.1 绝缘电阻及吸收比试验2.2 直流电阻试验2.3 接线组别及电压比试验2.4 介质损耗 tg δ 及电容量试验2.5 直流泄漏电流试验2.6 绝缘油试验2.7 有载调压切装置的检查和试验2.8 额定电压下的冲击合闸试验2.9 检查相位2.10 交流耐压试验2.11 绕组变形试验2.12 互感器误差试验(3) 、试验现场的组织措施3.1 试验工作负责人：范文范例 指导学习word 版本整理分享负责标准化作业指导书的编写和执行以及现场工作的组织协调问题；3.2 试验安全负责人：负责试验现场及周围的安全监督；3.3 试验技术负责人：负责试验现场的技术问题；(4) 、试验现场的技术措施4.1 变压器油试验合格后，方可进行试验。4.2 断开三侧套管与引流线的连接，并将拆除后的引流线用绳索固定好，引流线与套管的距离应满足试验要求，不得少于5 米。4.3 电流互感器二次严禁开路。4.4 套管试验后末屏接地必须恢复。4.5 试验完毕或变更接线，应严格按照停电、验电、充分放电、挂地线的顺序进行，以防电击伤人。4.6 在被试设备和加压设备周围加装安全围栏并向外悬挂“止步，高压危险”标示牌。(5) 、试验设备、仪器及有关专用工具5.1 交接试验所需仪器及设备材料：试验所用设备（材料）数量试验所用设备（材料）数量直流电阻测试仪（10A ）1 套温湿度计1 副电动兆欧表1 套串联谐振1 套...
