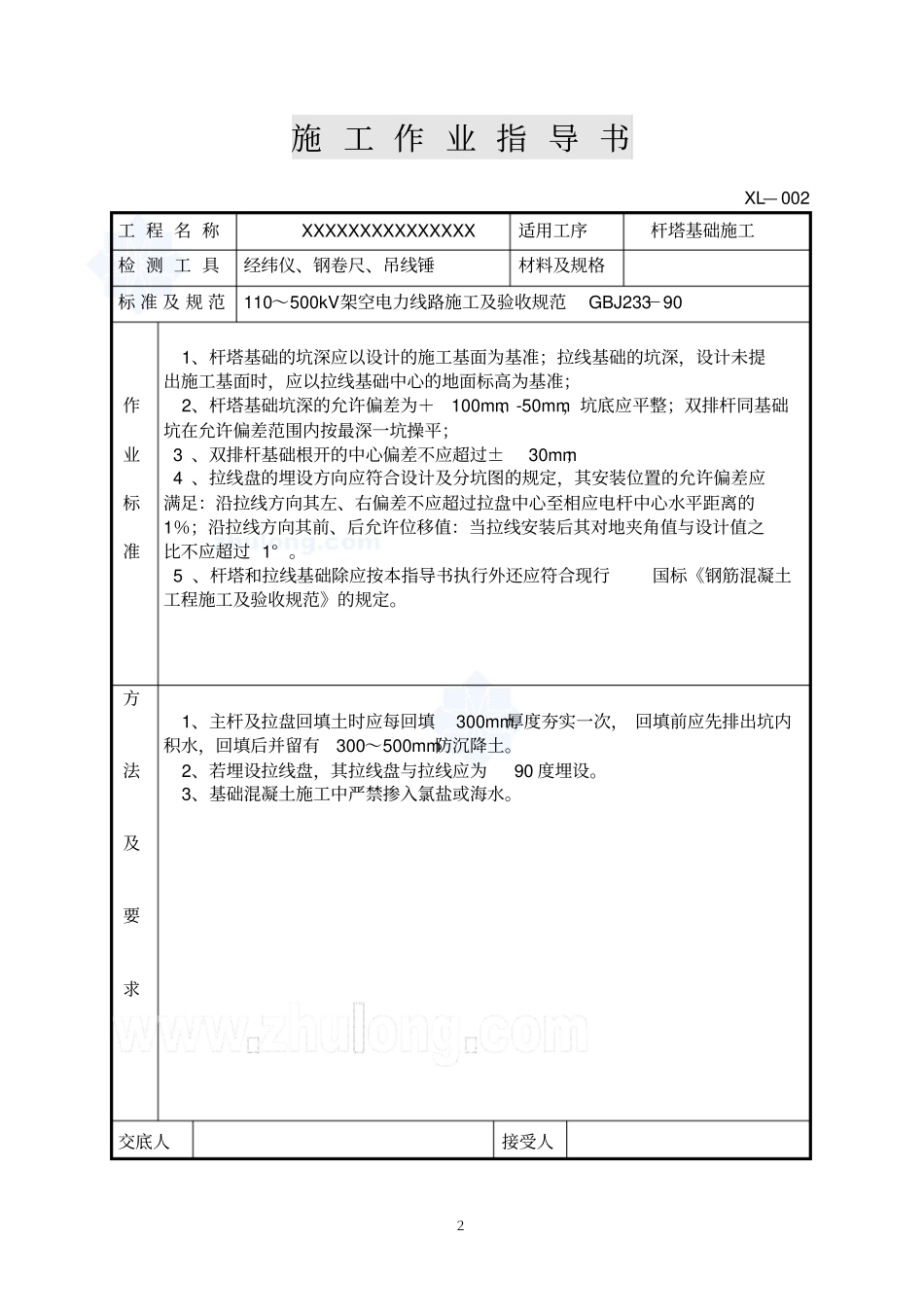

１施 工 作 业 指 导 书XL— 001 工 程 名 称XXXXXXXXXXXXXXX 适用工序线路测量及基础分坑检 测 工 具材料及规格标 准 及 规 范110～500kV架空电力线路施工及验收规范GBJ233－90 作业标准 1 、施工测量使用的经纬仪其最小读数不应大于1′ ；测量用的仪器及量具在使用前必须进行检查，误差超标的严禁使用； 2 、线路测量时，以设计勘测钉立的两相邻直线桩为基准，其横线路方向偏差不大于 50mm； 3 、当采用经纬仪视距法复测距离时，顺线路方向两相邻杆塔中心桩间的距离与设计值的偏差不大于设计档距的1％；转角桩的角度值采用方向法复测时，对设计值的偏差不大于1′ 30″；4、当采用百米绳、钢卷尺及直线量距时，两次测值不得超过1‰。方法及要求1、线路测量采用经纬仪、皮尺、百米绳进行，应尽量满足设计要求；杆塔基础施工前必须对线路断面认真复测，其复测数据偏差应按作业标准内容进行；2、基础分坑采用经纬仪、钢卷尺、皮尺，严格按杆塔基础分坑图的数字尺寸进行； 3 、全线路所有杆塔施工测量时， 应根据杆塔中心桩及分坑中心桩位置钉出前、后、左、右控制桩，以便施工及质量检查复核中心桩位置；所打桩应牢固，且桩中心打点（钉子）；4、凡施工测量数据与设计数据误差超过作业标准，无法满足设计及标准，一律待查明原因、核实无误后方准施工。交底人接受人２施 工 作 业 指 导 书XL— 002 工 程 名 称 XXXXXXXXXXXXXXX 适用工序杆塔基础施工检 测 工 具经纬仪、钢卷尺、吊线锤材料及规格标 准 及 规 范110～500kV架空电力线路施工及验收规范GBJ233－90 作业标准1、杆塔基础的坑深应以设计的施工基面为基准；拉线基础的坑深，设计未提出施工基面时，应以拉线基础中心的地面标高为基准；2、杆塔基础坑深的允许偏差为＋100mm、-50mm，坑底应平整；双排杆同基础坑在允许偏差范围内按最深一坑操平； 3 、双排杆基础根开的中心偏差不应超过±30mm； 4 、拉线盘的埋设方向应符合设计及分坑图的规定，其安装位置的允许偏差应满足：沿拉线方向其左、右偏差不应超过拉盘中心至相应电杆中心水平距离的1％；沿拉线方向其前、后允许位移值：当拉线安装后其对地夹角值与设计值之比不应超过 1° 。 5 、杆塔和拉线基础除应按本指导书执行外还应符合现行国标《钢筋混凝土工程施工及验收规范》的规定。方法及要求1、主杆及拉盘回填土时应每回填300mm厚度夯实一次， 回填前应先排出坑内积水，回...
