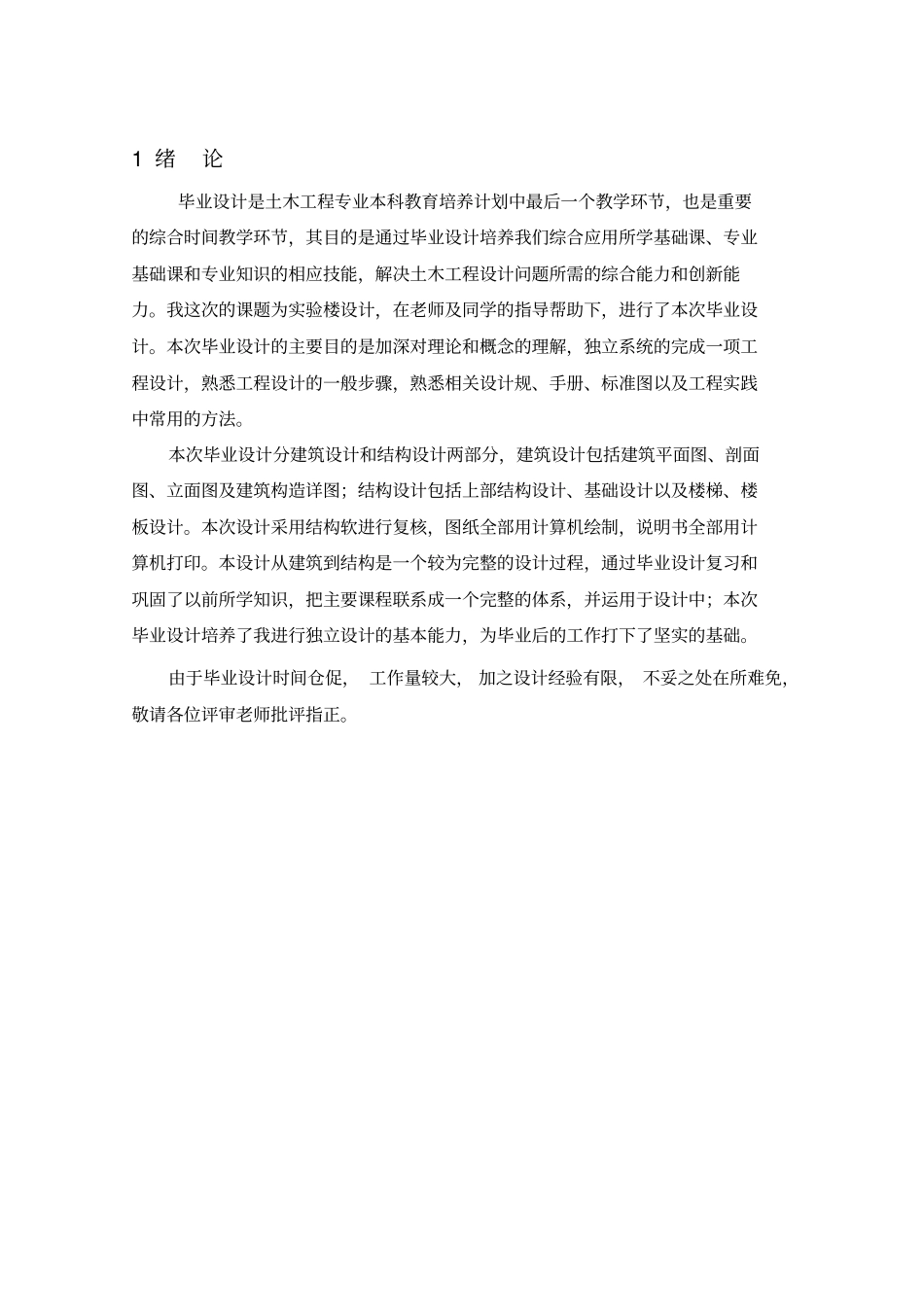

1 绪论毕业设计是土木工程专业本科教育培养计划中最后一个教学环节，也是重要的综合时间教学环节，其目的是通过毕业设计培养我们综合应用所学基础课、专业基础课和专业知识的相应技能，解决土木工程设计问题所需的综合能力和创新能力。我这次的课题为实验楼设计，在老师及同学的指导帮助下，进行了本次毕业设计。本次毕业设计的主要目的是加深对理论和概念的理解，独立系统的完成一项工程设计，熟悉工程设计的一般步骤，熟悉相关设计规、手册、标准图以及工程实践中常用的方法。本次毕业设计分建筑设计和结构设计两部分，建筑设计包括建筑平面图、剖面图、立面图及建筑构造详图；结构设计包括上部结构设计、基础设计以及楼梯、楼板设计。本次设计采用结构软进行复核，图纸全部用计算机绘制，说明书全部用计算机打印。本设计从建筑到结构是一个较为完整的设计过程，通过毕业设计复习和巩固了以前所学知识，把主要课程联系成一个完整的体系，并运用于设计中；本次毕业设计培养了我进行独立设计的基本能力，为毕业后的工作打下了坚实的基础。由于毕业设计时间仓促， 工作量较大， 加之设计经验有限， 不妥之处在所难免，敬请各位评审老师批评指正。2 建筑设计说明2.1设计资料一、工程概况1. 工程名称：市汉台第四中学实验楼设计；2. 建设单位：市汉台第四中学；3. 建设场地：拟建建筑物位于省市汉台区益州路。4. 建设规模：总建筑面积5000 平方米左右，主体结构5 层，无地下室。二、设计原始资料（一）气象条件1. 年最低温度 2.10C。2. 全年主导风向：东北；基本风压为0.302mKN。3. 全年降雨量 871 mm；日最大降雨量 110mm；一小时最大降雨量82mm；雨季集中在每年的 9、10 月份。4. 土壤最大冻结深度：无冻土；基本雪压为0.202mKN。（二）工程地质条件1. 工程地质条件：拟建场地地势平坦，地貌上属于汉江北岸Ⅰ级阶地中部，场区地层主要有以下五层组成：（1）素填土：主要以粘性土为主，含有砖瓦碎片、木炭灰及生活垃圾，层厚0.40-0.60米，遍布场地。（2） 粉土层：浅黄色，湿，粉质含量较高，层厚0.60-0.80米；其地基土的容许承载力为 130KPa 。（3）中砂层：松散状态，稍湿，层厚1.0-2.60米；其地基土的容许承载力为160KPa 。（4） 圆砾层：灰黄 - 黄褐色，稍密状，湿，层厚0.80 米左右；其地基土的容许承载力为 240KPa 。（5）卵石层：灰色 - 黄褐色，中密，湿，其地基土的容许承载力为360KPa 。2. 地下水：埋...
