某企业喷涂废气的冷凝吸附处理方案设计书VIP免费

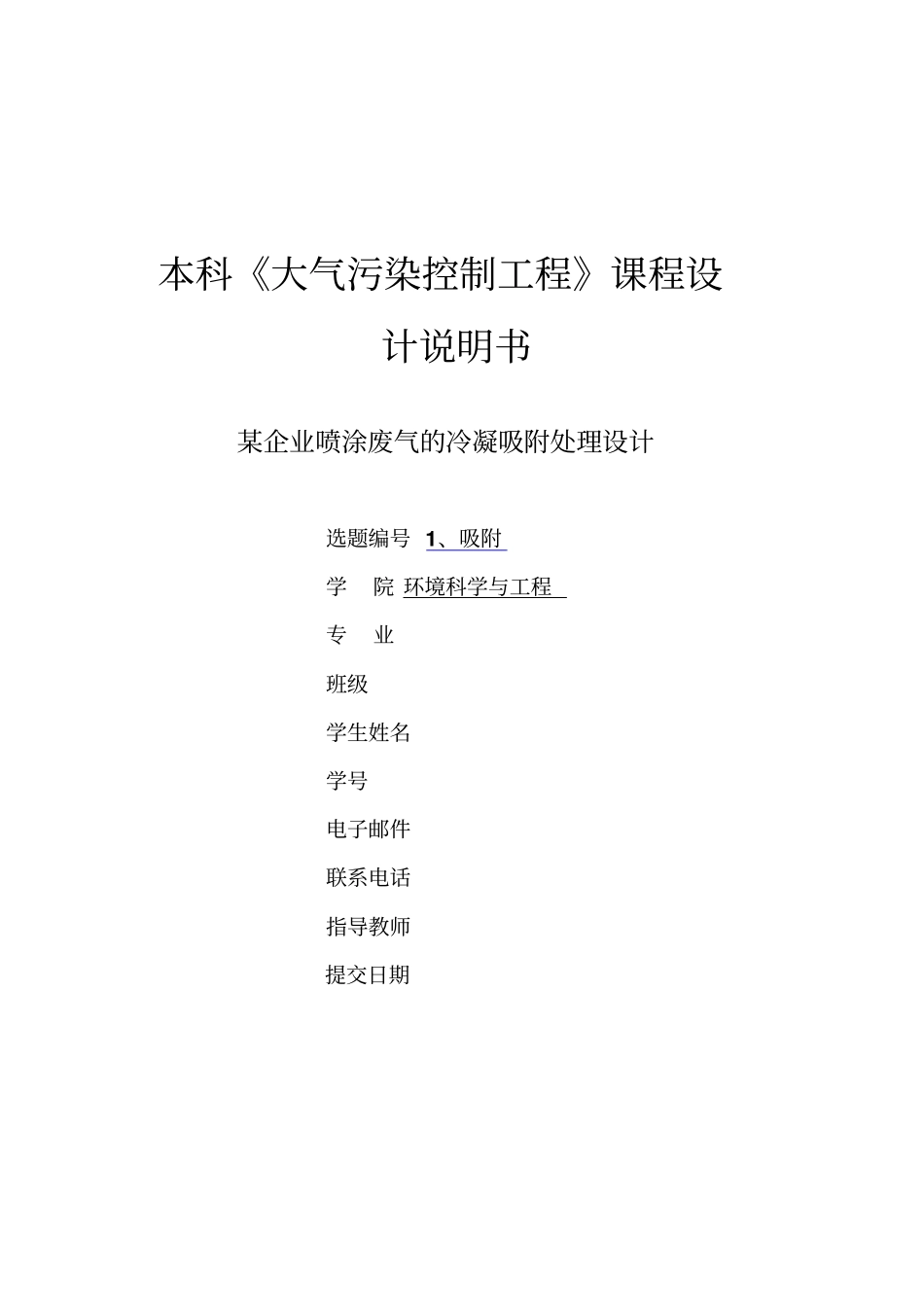

某企业喷涂废气的冷凝吸附处理方案设计书_第1页
1/23

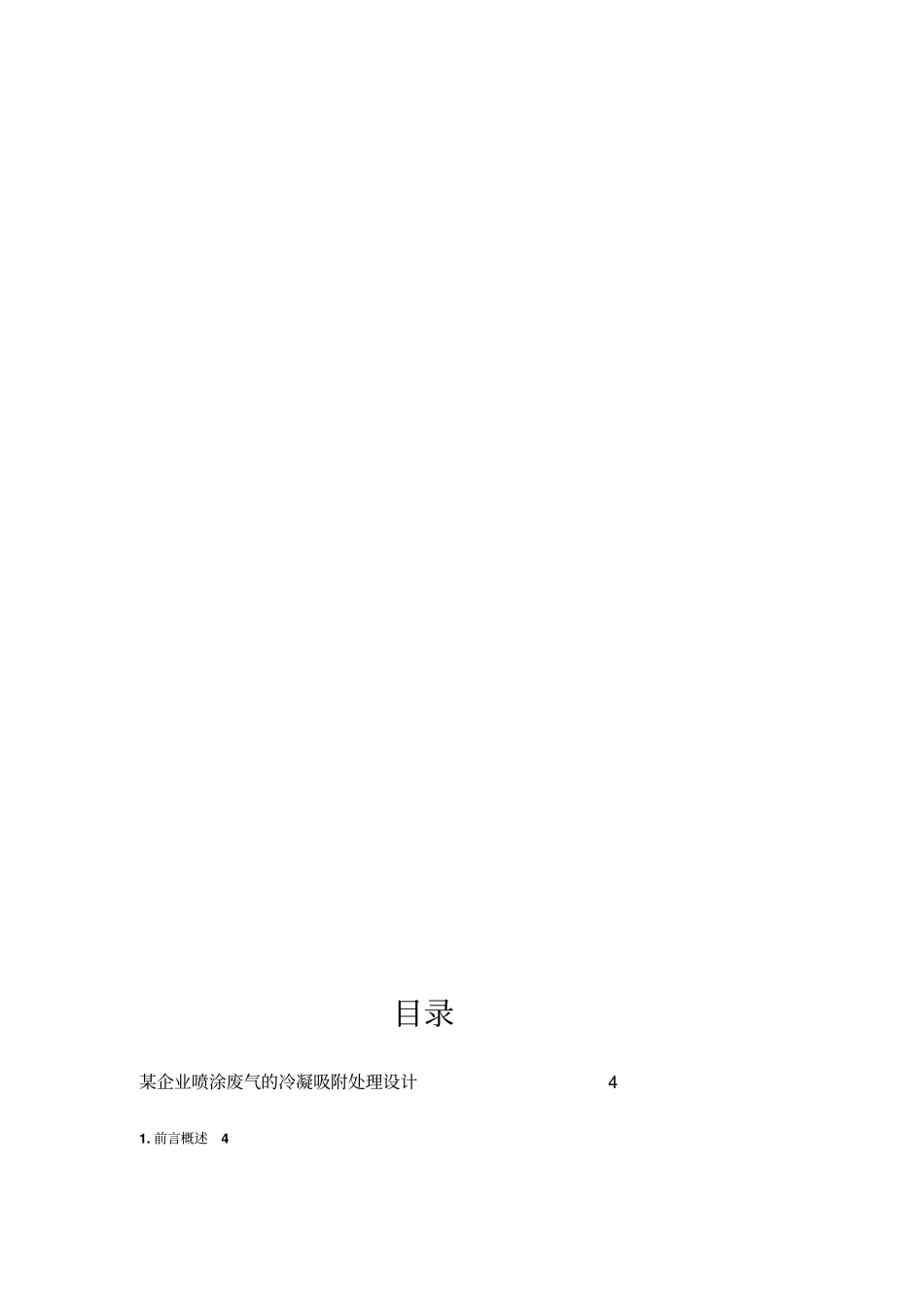

某企业喷涂废气的冷凝吸附处理方案设计书_第2页
2/23

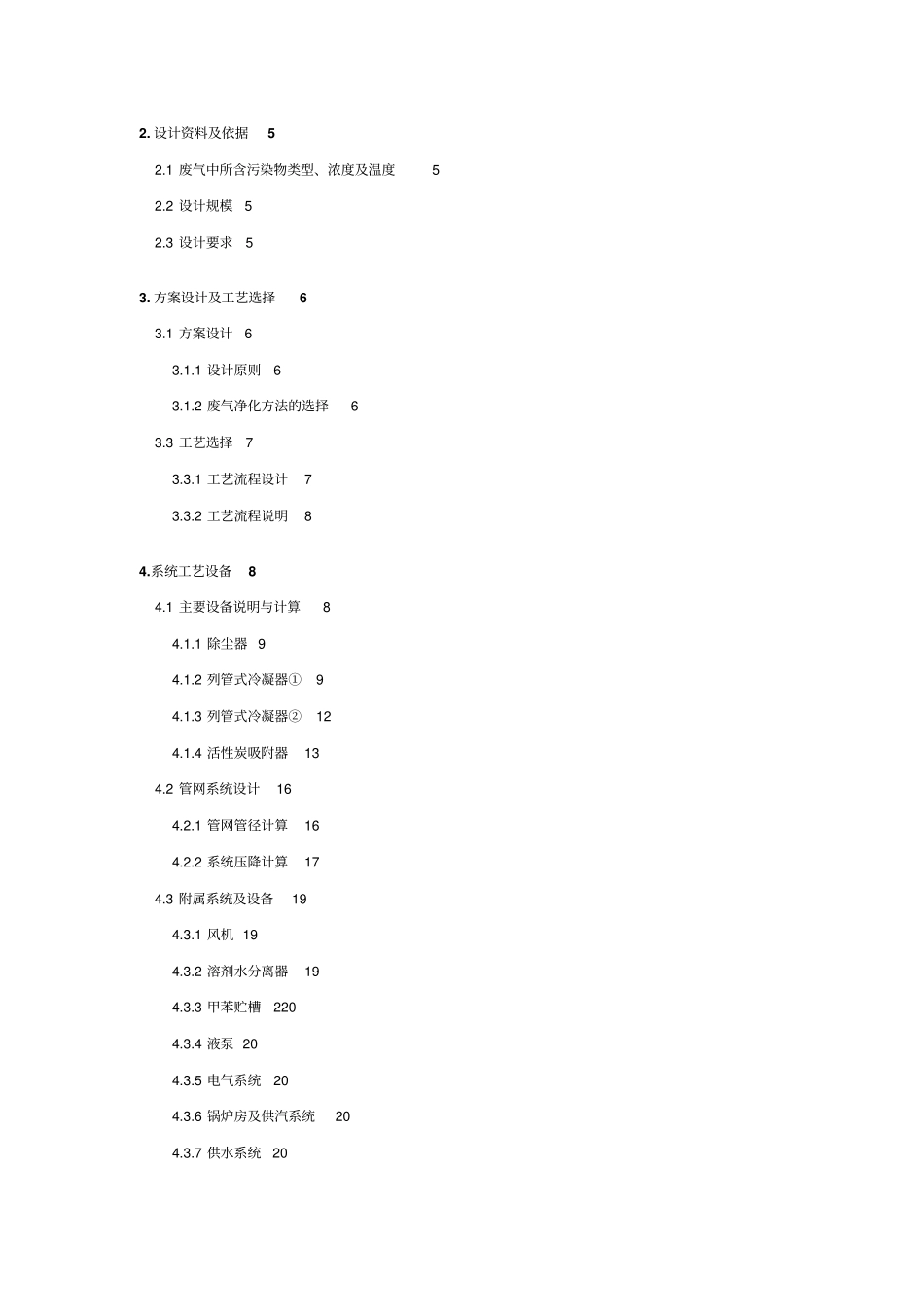

某企业喷涂废气的冷凝吸附处理方案设计书_第3页
3/23
本科《大气污染控制工程》课程设计说明书某企业喷涂废气的冷凝吸附处理设计选题编号 1、吸附学院 环境科学与工程专业班级学生姓名学号电子邮件联系电话指导教师提交日期目录某企业喷涂废气的冷凝吸附处理设计 41. 前言概述42. 设计资料及依据52.1 废气中所含污染物类型、浓度及温度52.2 设计规模52.3 设计要求53. 方案设计及工艺选择63.1 方案设计63.1.1 设计原则63.1.2 废气净化方法的选择63.3 工艺选择73.3.1 工艺流程设计73.3.2 工艺流程说明84.系统工艺设备84.1 主要设备说明与计算84.1.1 除尘器 94.1.2 列管式冷凝器①94.1.3 列管式冷凝器②124.1.4 活性炭吸附器134.2 管网系统设计164.2.1 管网管径计算164.2.2 系统压降计算174.3 附属系统及设备194.3.1 风机 194.3.2 溶剂水分离器194.3.3 甲苯贮槽2204.3.4 液泵 204.3.5 电气系统204.3.6 锅炉房及供汽系统204.3.7 供水系统205 工程概预算215.1 直接投资费用215.2 运行费用226 参考资料237 附图 错误!未定义书签。7.1 工艺流程图 错误!未定义书签。7.2 平面布置图 错误!未定义书签。7.3 系统高程图 错误!未定义书签。7.4 固定活性炭吸附器三视图错误!未定义书签。8 校正 错误!未定义书签。某企业喷涂废气的冷凝吸附处理设计1. 前言概述某企业喷漆车间在生产过程中排放出大量的涂层烘干废气,废气中含有较高浓度的甲苯。该废气若不经处理直接排入大气,不仅会污染周围的环境,而且导致了极大的原物料消耗,还会受到环保部门的惩罚,同时对企业的形象也会造成负面的影响。因此,喷涂废气处理后再排放时十分必要的。本着这一宗旨,本人针对该厂排放的废气特征,进行了相对应的废气处理方案的设计。2. 设计资料及依据2.1 废气中所含污染物类型、浓度及温度污染物类型:甲苯排放量:甲苯浓度180 kg/h,废气排放量为33000 m3/h 烘箱出口温度:75~80℃,计算时取80℃由计算可得甲苯浓度为:5455mg/m3,由此可得,该工程废气类型属于高浓度高风量型。2.2 设计规模设计处理的废气量:33000 m3/h;甲苯排放量为180 kg/h (均为最大值)2.3 设计要求废气排放标准应执行GB16297-1996 《大气污染物综合排放标准》中的二级标准,具体见表 1。表 1 甲苯的二级排放标准序号污染物最 高 允 许 排 放 浓 度 ,mg/m3 最高允许排放速率,kg/h 排气筒高度, m 二级标准1 甲苯40 15 3.1 20 5.2 30 18 根据甲苯二级排放...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

某企业喷涂废气的冷凝吸附处理方案设计书
