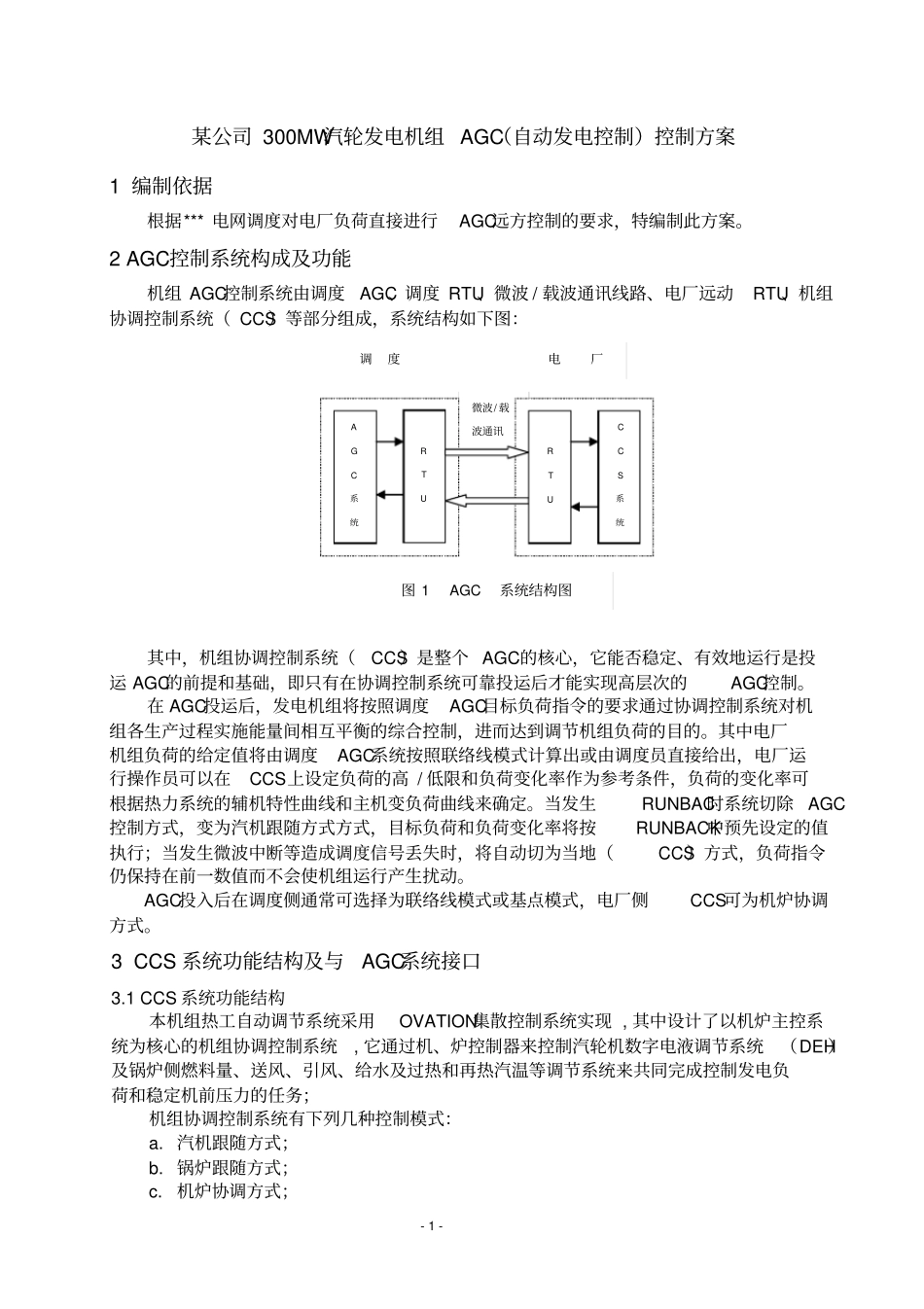

某公司300MW汽轮发电机组AGC方案_第1页
1/3

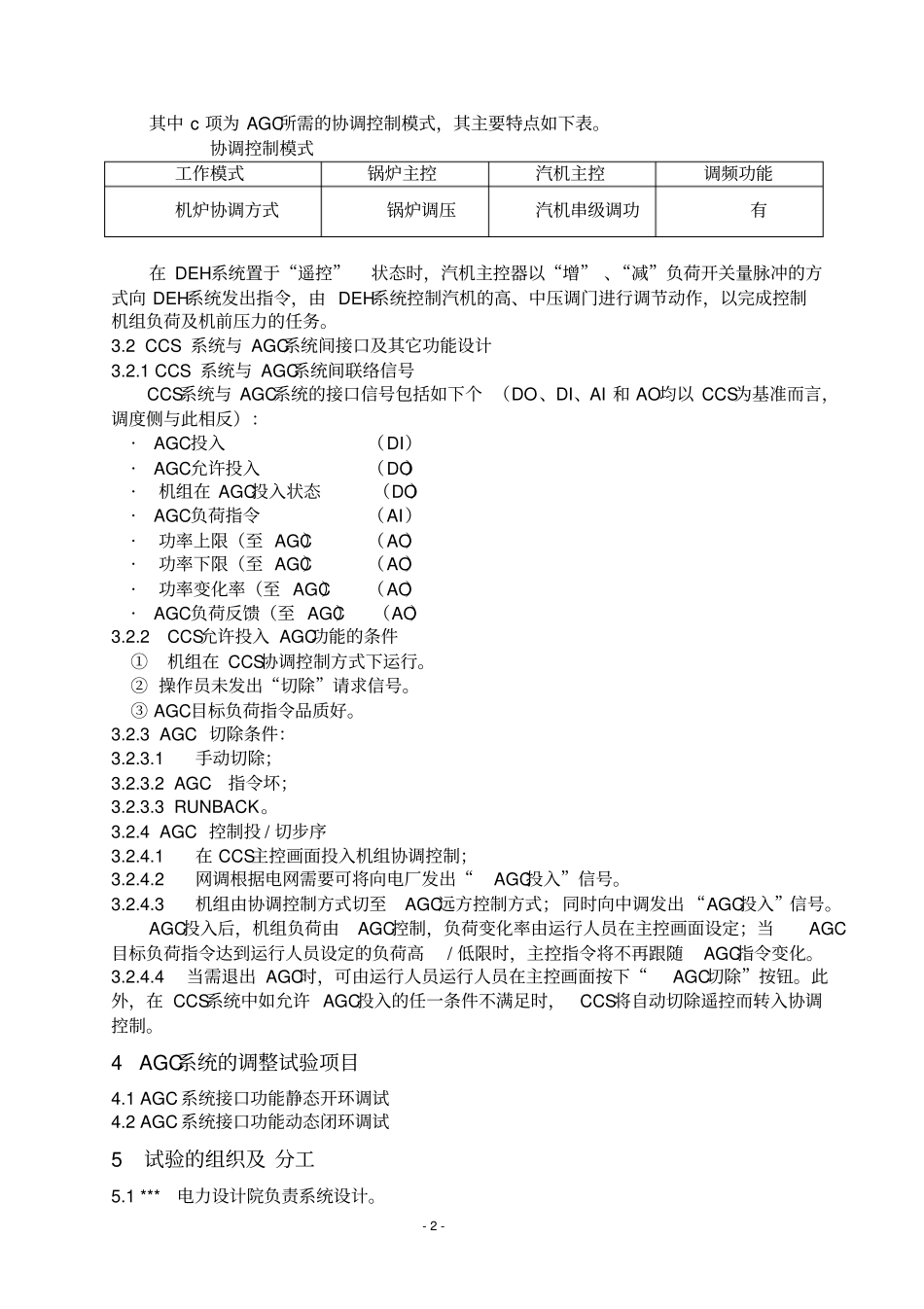

某公司300MW汽轮发电机组AGC方案_第2页
2/3

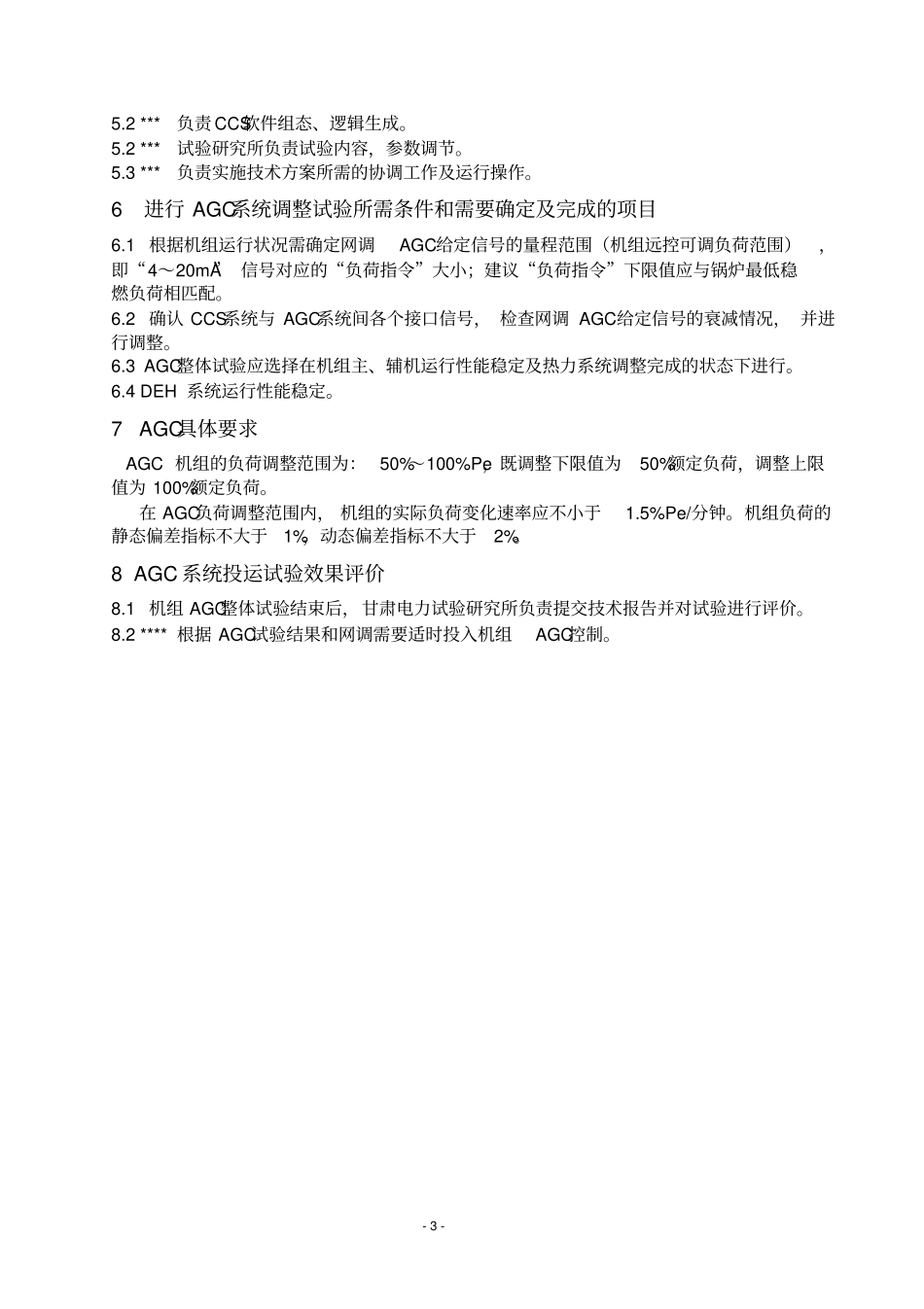

某公司300MW汽轮发电机组AGC方案_第3页
3/3
- 1 - 某公司 300MW汽轮发电机组 AGC(自动发电控制)控制方案1 编制依据根据*** 电网调度对电厂负荷直接进行AGC远方控制的要求,特编制此方案。2 AGC控制系统构成及功能机组 AGC控制系统由调度AGC、调度 RTU、微波 / 载波通讯线路、电厂远动RTU、机组协调控制系统( CCS)等部分组成,系统结构如下图:其中,机组协调控制系统(CCS)是整个 AGC的核心,它能否稳定、有效地运行是投运 AGC的前提和基础,即只有在协调控制系统可靠投运后才能实现高层次的AGC控制。在 AGC投运后,发电机组将按照调度AGC目标负荷指令的要求通过协调控制系统对机组各生产过程实施能量间相互平衡的综合控制,进而达到调节机组负荷的目的。其中电厂机组负荷的给定值将由调度AGC系统按照联络线模式计算出或由调度员直接给出,电厂运行操作员可以在CCS上设定负荷的高 / 低限和负荷变化率作为参考条件,负荷的变化率可根据热力系统的辅机特性曲线和主机变负荷曲线来确定。当发生RUNBAC时系统切除AGC控制方式,变为汽机跟随方式方式,目标负荷和负荷变化率将按RUNBACK中预先设定的值执行;当发生微波中断等造成调度信号丢失时,将自动切为当地(CCS)方式,负荷指令仍保持在前一数值而不会使机组运行产生扰动。AGC投入后在调度侧通常可选择为联络线模式或基点模式,电厂侧CCS可为机炉协调方式。3 CCS 系统功能结构及与AGC系统接口3.1 CCS 系统功能结构本机组热工自动调节系统采用OVATION集散控制系统实现 , 其中设计了以机炉主控系统为核心的机组协调控制系统, 它通过机、炉控制器来控制汽轮机数字电液调节系统(DEH)及锅炉侧燃料量、送风、引风、给水及过热和再热汽温等调节系统来共同完成控制发电负荷和稳定机前压力的任务;机组协调控制系统有下列几种控制模式:a. 汽机跟随方式;b. 锅炉跟随方式;c. 机炉协调方式;微波/ 载波通讯A G C 系统R T UR T U C C S 系统调度电厂图 1 AGC系统结构图- 2 - 其中 c 项为 AGC所需的协调控制模式,其主要特点如下表。协调控制模式工作模式锅炉主控汽机主控调频功能机炉协调方式锅炉调压汽机串级调功有在 DEH系统置于“遥控”状态时,汽机主控器以“增” 、“减”负荷开关量脉冲的方式向 DEH系统发出指令,由 DEH系统控制汽机的高、中压调门进行调节动作,以完成控制机组负荷及机前压力的任务。3.2 CCS 系统与 AGC系统间接口及其它功能设计3.2.1 CCS 系统与 AGC系统间联...
