某工程施工现场临时用电施工方案12VIP免费

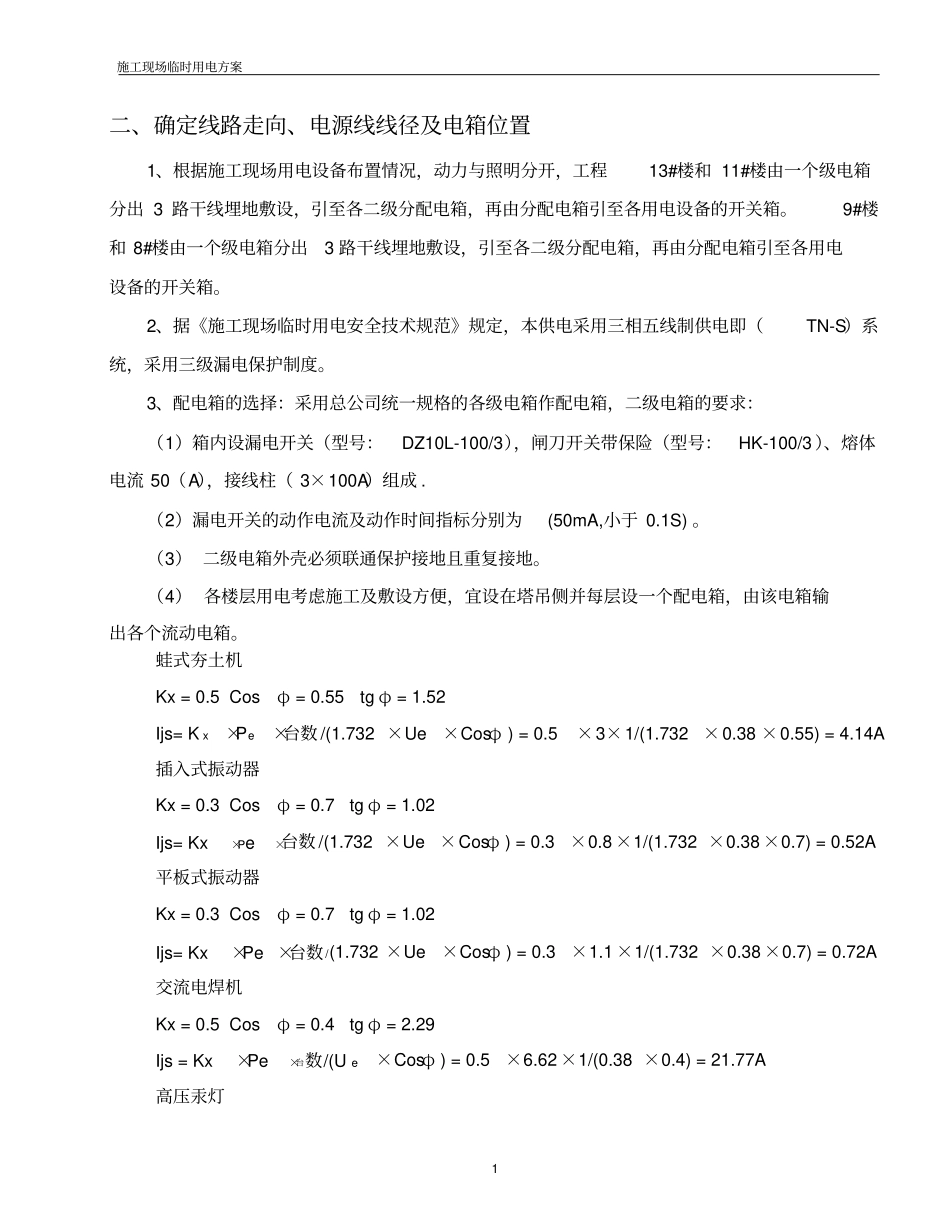

施工现场临时用电方案1 二、确定线路走向、电源线线径及电箱位置1、根据施工现场用电设备布置情况，动力与照明分开，工程13#楼和 11#楼由一个级电箱分出 3 路干线埋地敷设，引至各二级分配电箱，再由分配电箱引至各用电设备的开关箱。9#楼和 8#楼由一个级电箱分出3 路干线埋地敷设，引至各二级分配电箱，再由分配电箱引至各用电设备的开关箱。2、据《施工现场临时用电安全技术规范》规定，本供电采用三相五线制供电即（TN-S）系统，采用三级漏电保护制度。3、配电箱的选择：采用总公司统一规格的各级电箱作配电箱，二级电箱的要求：（1）箱内设漏电开关（型号：DZ10L-100/3），闸刀开关带保险（型号：HK-100/3 ）、熔体电流 50（A），接线柱（ 3×100A）组成 . （2）漏电开关的动作电流及动作时间指标分别为(50mA,小于 0.1S) 。（3） 二级电箱外壳必须联通保护接地且重复接地。（4） 各楼层用电考虑施工及敷设方便，宜设在塔吊侧并每层设一个配电箱，由该电箱输出各个流动电箱。蛙式夯土机Kx = 0.5 Cosφ = 0.55 tg φ = 1.52Ijs= K x ×Pe×台数 /(1.732 ×Ue ×Cosφ ) = 0.5×3×1/(1.732×0.38 ×0.55) = 4.14A插入式振动器Kx = 0.3 Cosφ = 0.7 tg φ = 1.02Ijs= Kx ×Pe ×台数 /(1.732 ×Ue ×Cosφ ) = 0.3×0.8 ×1/(1.732 ×0.38 ×0.7) = 0.52A平板式振动器Kx = 0.3 Cosφ = 0.7 tg φ = 1.02Ijs= Kx ×Pe ×台数 /(1.732 ×Ue ×Cosφ ) = 0.3×1.1 ×1/(1.732 ×0.38 ×0.7) = 0.72A交流电焊机Kx = 0.5 Cosφ = 0.4 tg φ = 2.29Ijs = Kx ×Pe ×台数/(U e×Cosφ ) = 0.5×6.62 ×1/(0.38 ×0.4) = 21.77A高压汞灯施工现场临时用电方案2 Kx = 0.75 Cosφ = 0.8 tg φ = 0.75Ijs= Kx ×Pe ×台数 / (1.73 2×Ue ×Cosφ ) = 0.75×4×1/(1.732 ×0.38 ×0.8) = 5.7A自落式混凝土搅拌机Kx = 0.75 Cosφ = 0.85 tg φ = 0.62Ijs= Kx ×Pe ×台数 /(1.732×Ue×Cosφ ) = 0.75×5.5 ×1/(1.732 ×0.38 ×0.85) = 7.37A白炽灯Kx = 0.9 Cosφ = 0.9 tg φ = 0.48Ijs = Kx×P e×台数/(Ue ×Cosφ ) = 0.9 ×1×1/(0.22×0.9) = 4.55A 备用Kx = 0.9 Cosφ = 0.9 tg φ = 0.48Ijs = Kx ×Pe ×台数/(Ue ×Cosφ ) = 0.9×1×1/(0.22 ×0.9) ...
