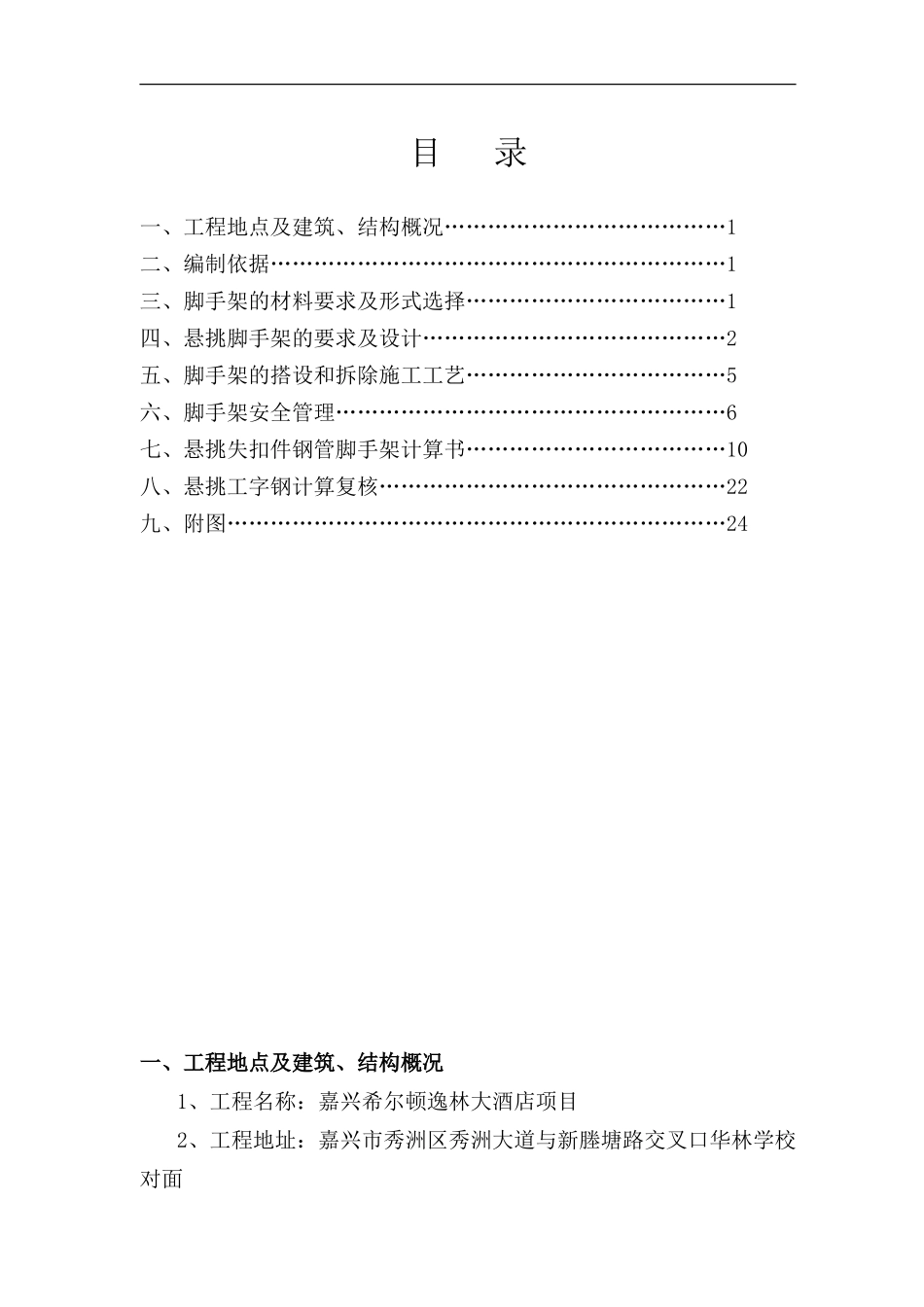

目 录一、工程地点及建筑、结构概况…………………………………1二、编制依据………………………………………………………1三、脚手架的材料要求及形式选择………………………………1四、悬挑脚手架的要求及设计……………………………………2五、脚手架的搭设和拆除施工工艺………………………………5六、脚手架安全管理………………………………………………6七、悬挑失扣件钢管脚手架计算书………………………………10八、悬挑工字钢计算复核…………………………………………22九、附图……………………………………………………………24一、工程地点及建筑、结构概况1、工程名称:嘉兴希尔顿逸林大酒店项目2、工程地址:嘉兴市秀洲区秀洲大道与新塍塘路交叉口华林学校对面下载后可任意编辑3、建设单位:嘉兴永欣建业有限公司 4、设计单位:同济大学建筑设计讨论院(集团)有限公司5、施工单位:南通二建集团公司6、监理单位:浙江嘉宇监理工程有限公司因地下室回填土及施工需要,酒店公共区室内游泳池部位无法采纳落地式脚手架施工,根据现场实际对游泳池部位采纳悬挑式脚手架。该部位位于 4/01~2 交 G~L 轴,框架结构,屋顶为钢架斜屋面,屋顶结构最高标高为 12.807m,建筑为 13.207m.二、编制依据1、除执行《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ 130-2001 外,尚执行现行国家有关标准、法律规范的规定;2、《建筑施工安全检查标准》JGJ59-99;3、《建筑结构荷载法律规范》GB50009-2001;4、《建筑工程施工安全操作规程》DBJ01 62-2024;5、《建筑工程高处安全技术规程》JGJ80-91;6、《钢结构设计法律规范》(GB 50017-2024);7、工程施工图纸三、脚手架的材料要求1、脚手架的材料要求扣件:无裂纹、变形、气孔和滑丝现象。钢管:平直、光滑、无裂纹、结疤、分层、硬弯、毛刺、压痕。竹排脚手板:无裂纹、脚手板由竹片拼条应完整。四、悬挑脚手架的要求及设计(一)、悬挑脚手架的搭设要求1、所搭设的外架必须具有足够的承载力、刚度和稳定性,在各种荷载作用下不发生失稳、倒塌,以及超过允许的变形、倾斜、摇晃或扭曲现象,确保安全施工。下载后可任意编辑2、用 16#工字钢在一层楼面(+0.68m)板处挑出,工字钢在下料前必须认真检查,若发现有损伤则不得使用。应用经检查合格的原材料制作,埋设间距和锚固长度及预留高度严格按设计施工。特别是在浇筑混凝土时,在板面预埋 φ20 门字型钢筋两道,挑上搭设双排外...
