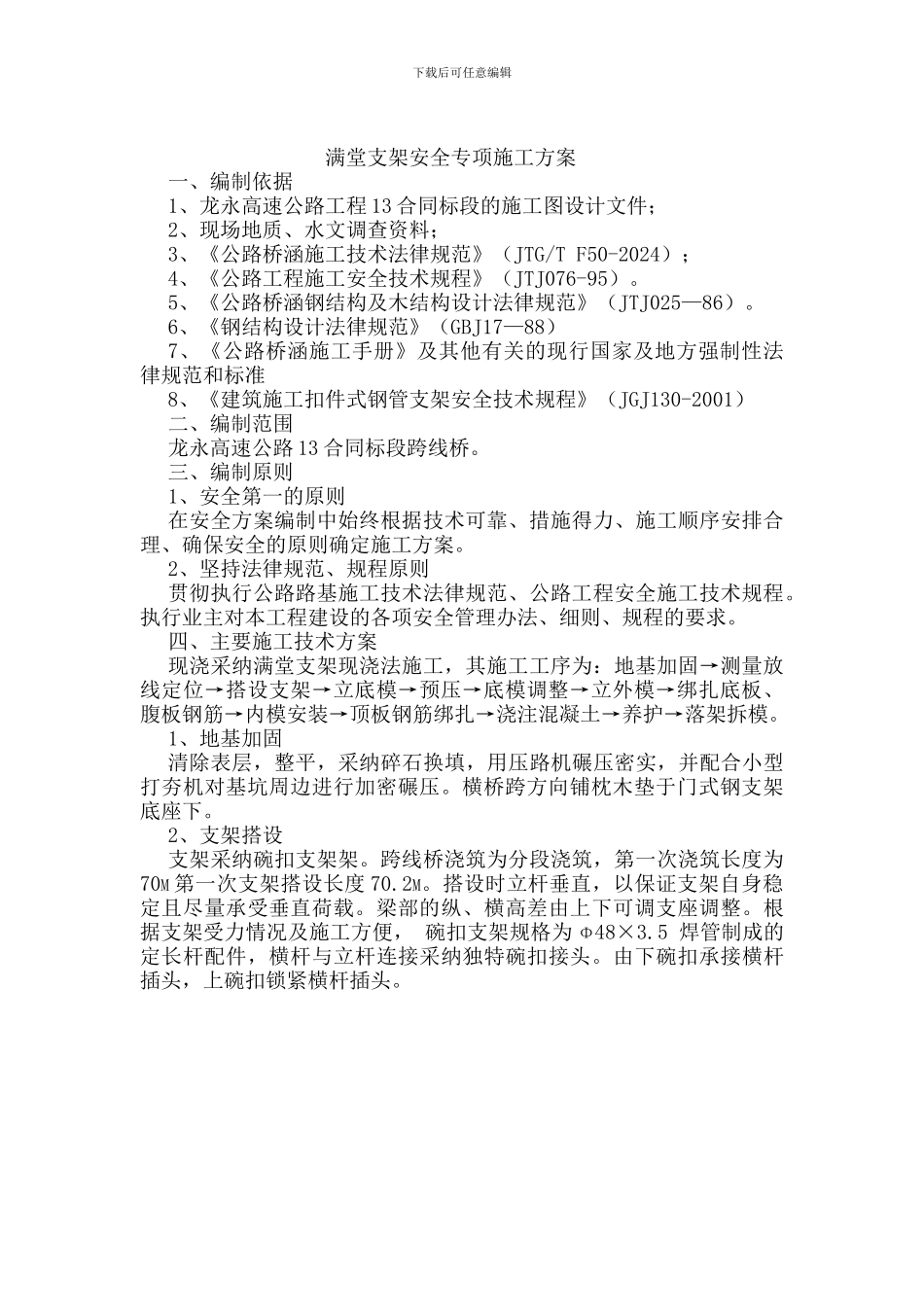

下载后可任意编辑龙山至永顺高速公路第十三合同段（K41+900~K52+000）满堂支架安全施工专项方案 编制：审核： 审批：中交一公局五公司龙永第十三合同段项目部2024 年 7 月下载后可任意编辑 满堂支架安全专项施工方案一、编制依据1、龙永高速公路工程 13 合同标段的施工图设计文件；2、现场地质、水文调查资料；3、《公路桥涵施工技术法律规范》（JTG/T F50-2024）；4、《公路工程施工安全技术规程》（JTJ076-95）。5、《公路桥涵钢结构及木结构设计法律规范》（JTJ025—86）。6、《钢结构设计法律规范》（GBJ17—88）7、《公路桥涵施工手册》及其他有关的现行国家及地方强制性法律规范和标准8、《建筑施工扣件式钢管支架安全技术规程》（JGJ130-2001）二、编制范围龙永高速公路 13 合同标段跨线桥。三、编制原则1、安全第一的原则在安全方案编制中始终根据技术可靠、措施得力、施工顺序安排合理、确保安全的原则确定施工方案。2、坚持法律规范、规程原则贯彻执行公路路基施工技术法律规范、公路工程安全施工技术规程。执行业主对本工程建设的各项安全管理办法、细则、规程的要求。四、主要施工技术方案现浇采纳满堂支架现浇法施工，其施工工序为：地基加固→测量放线定位→搭设支架→立底模→预压→底模调整→立外模→绑扎底板、腹板钢筋→内模安装→顶板钢筋绑扎→浇注混凝土→养护→落架拆模。1、地基加固清除表层，整平，采纳碎石换填，用压路机碾压密实，并配合小型打夯机对基坑周边进行加密碾压。横桥跨方向铺枕木垫于门式钢支架底座下。2、支架搭设支架采纳碗扣支架架。跨线桥浇筑为分段浇筑，第一次浇筑长度为70M 第一次支架搭设长度 70.2M。搭设时立杆垂直，以保证支架自身稳定且尽量承受垂直荷载。梁部的纵、横高差由上下可调支座调整。根据支架受力情况及施工方便， 碗扣支架规格为 Φ48×3.5 焊管制成的定长杆配件，横杆与立杆连接采纳独特碗扣接头。由下碗扣承接横杆插头，上碗扣锁紧横杆插头。下载后可任意编辑碗扣支架的布设为：底板处支架竖杆步距横向纵向均为 90CM；边腹板处竖杆横向步距为 30CM，中腹板处竖杆横向步距为 30CM，纵向步距90CM；翼缘板处竖杆横向步距 90CM，纵向步距 90CM。底板处碗扣支架间距为 0.9M×0.9M(纵向×横向)，横杆步距为 1.2M；在两腹板处加密，腹板下碗扣支架间距为 0.3M×0.9M (纵向×横向)，横杆步距为 1.2M；翼缘板处间距 0.9M×0.9(纵向×横向)，横杆步距为 1.2M。支...
