满堂现浇桥梁施工步骤及注意事项VIP免费

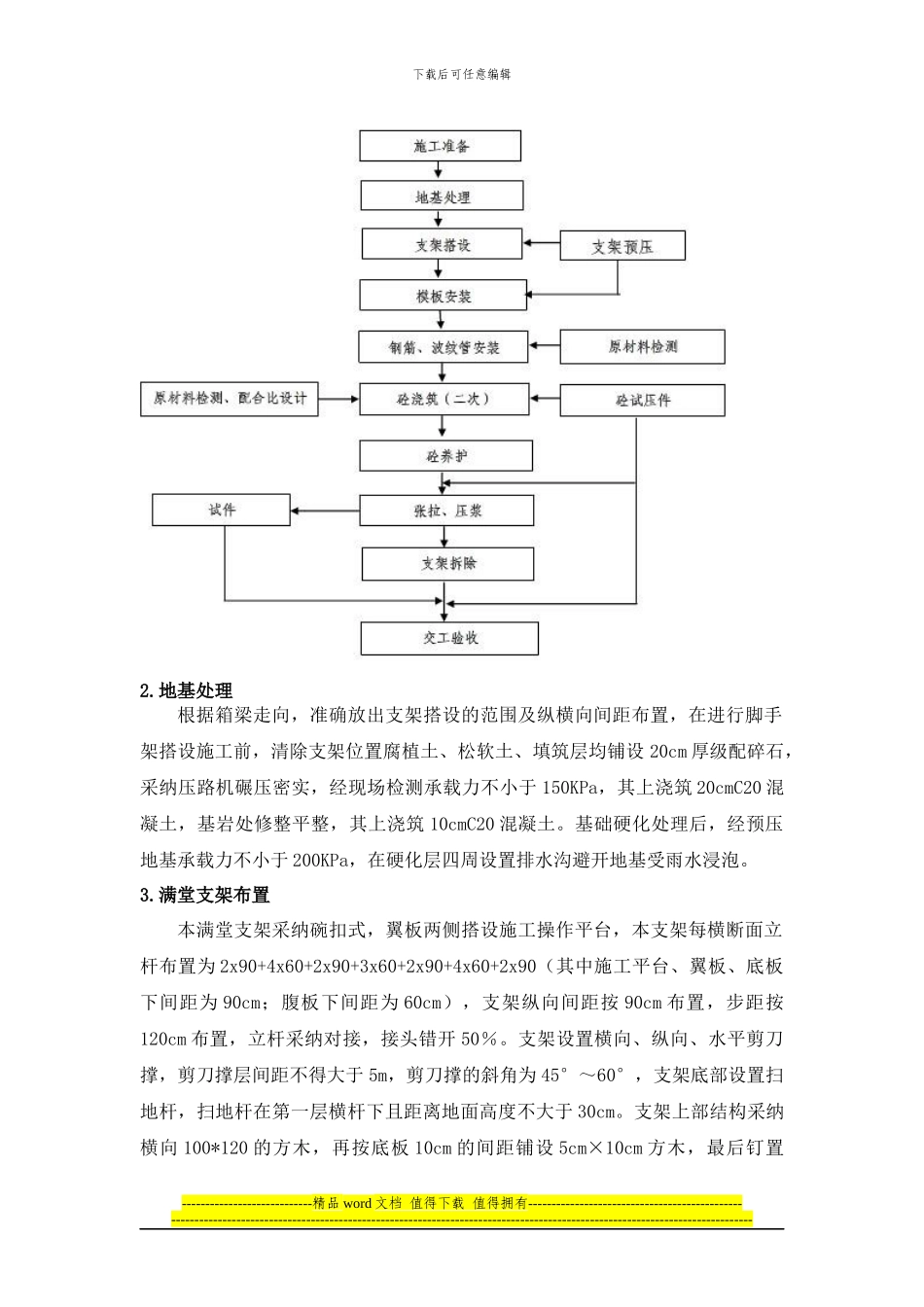

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】1、施工流程1.施工工艺图 箱梁施工工艺框图----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑2.地基处理根据箱梁走向，准确放出支架搭设的范围及纵横向间距布置，在进行脚手架搭设施工前，清除支架位置腐植土、松软土、填筑层均铺设 20cm 厚级配碎石，采纳压路机碾压密实，经现场检测承载力不小于 150KPa，其上浇筑 20cmC20 混凝土，基岩处修整平整，其上浇筑 10cmC20 混凝土。基础硬化处理后，经预压地基承载力不小于 200KPa，在硬化层四周设置排水沟避开地基受雨水浸泡。3.满堂支架布置本满堂支架采纳碗扣式，翼板两侧搭设施工操作平台，本支架每横断面立杆布置为 2x90+4x60+2x90+3x60+2x90+4x60+2x90（其中施工平台、翼板、底板下间距为 90cm；腹板下间距为 60cm），支架纵向间距按 90cm 布置，步距按120cm 布置，立杆采纳对接，接头错开 50％。支架设置横向、纵向、水平剪刀撑，剪刀撑层间距不得大于 5m，剪刀撑的斜角为 45°～60°，支架底部设置扫地杆，扫地杆在第一层横杆下且距离地面高度不大于 30cm。支架上部结构采纳横向 100*120 的方木，再按底板 10cm 的间距铺设 5cm×10cm 方木，最后钉置----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑δ=18mm 清水黑模板。内模亦采纳支架加固，支架纵横竖向间距均不得大于90cm，腹板对拉筋设置 2 层，间距不得大于 70cm。满堂支架底部采纳方木作垫层，可调底座和顶托钢管旋出高度不大于 30cm。4.支架预压⑴ 预压目的支架搭设完成后，应模拟梁部荷载按 110%预压，以消除支架的非弹性变形，检验支架的可靠性和稳定性，并测出支架的弹性变形值，确定底模铺设的预拱度，底模预拱度=实测弹性变形值+设计预拱度值。支架采纳砂袋分级预压，预压总重量为砼结构恒载 110％，预压卸载后测量、调整支架顶...
