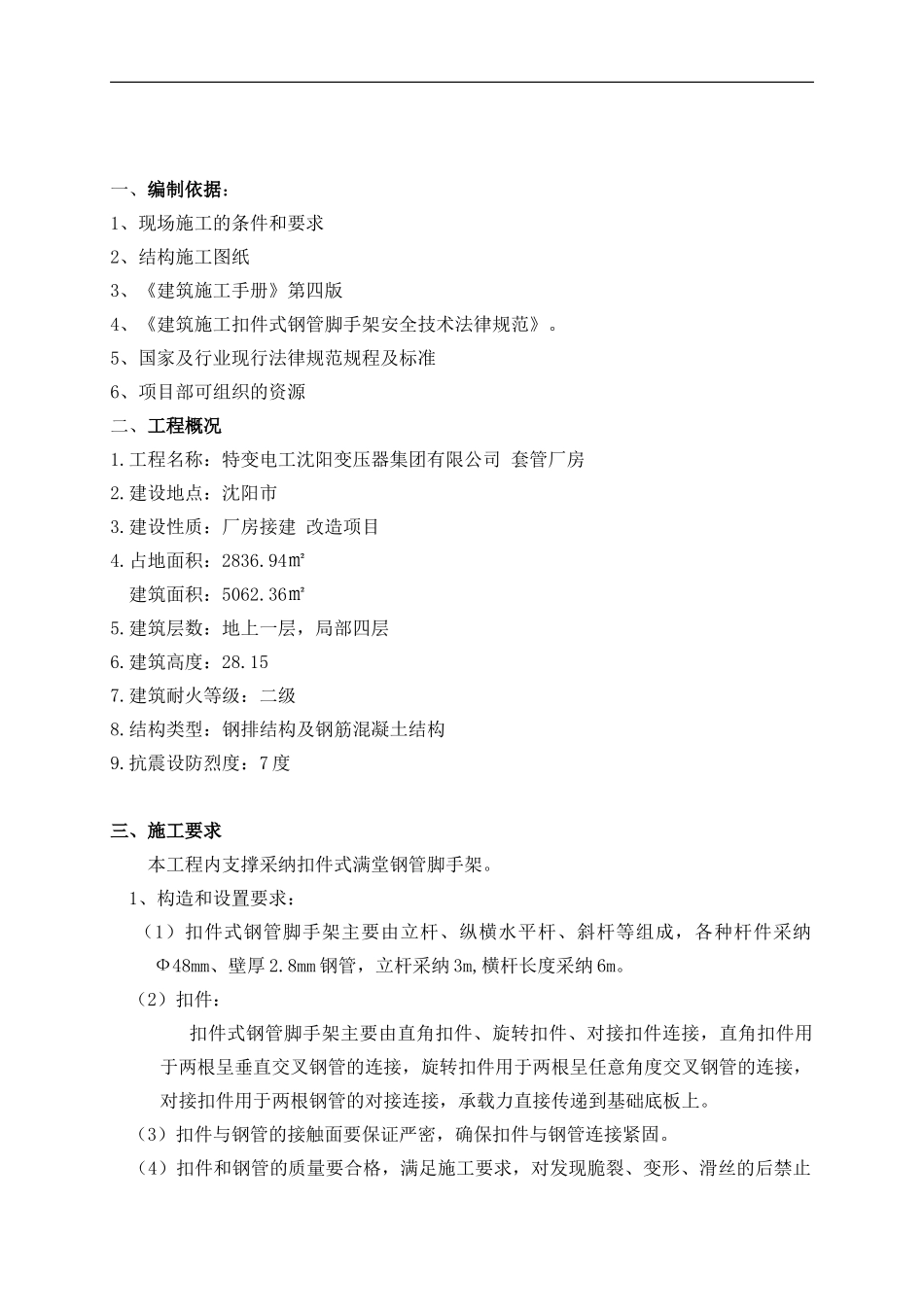

一、编制依据：1、现场施工的条件和要求2、结构施工图纸3、《建筑施工手册》第四版4、《建筑施工扣件式钢管脚手架安全技术法律规范》。5、国家及行业现行法律规范规程及标准6、项目部可组织的资源二、工程概况1.工程名称：特变电工沈阳变压器集团有限公司 套管厂房2.建设地点：沈阳市3.建设性质：厂房接建 改造项目4.占地面积：2836.94㎡ 建筑面积：5062.36㎡5.建筑层数：地上一层，局部四层6.建筑高度：28.157.建筑耐火等级：二级8.结构类型：钢排结构及钢筋混凝土结构9.抗震设防烈度：7 度三、施工要求本工程内支撑采纳扣件式满堂钢管脚手架。1、构造和设置要求：（1）扣件式钢管脚手架主要由立杆、纵横水平杆、斜杆等组成，各种杆件采纳Ф48mm、壁厚 2.8mm 钢管，立杆采纳 3m,横杆长度采纳 6m。（2）扣件： 扣件式钢管脚手架主要由直角扣件、旋转扣件、对接扣件连接，直角扣件用于两根呈垂直交叉钢管的连接，旋转扣件用于两根呈任意角度交叉钢管的连接，对接扣件用于两根钢管的对接连接，承载力直接传递到基础底板上。（3）扣件与钢管的接触面要保证严密，确保扣件与钢管连接紧固。 （4）扣件和钢管的质量要合格，满足施工要求，对发现脆裂、变形、滑丝的后禁止下载后可任意编辑使用。2、施工工艺根据结构受力分析，脚手架立杆纵横距为 0.9～1.2m，步距 1.7～1.8m,框梁下立杆纵距为 0.45～0.5m。纵横方向每隔 5m 布设一道剪刀撑，并与水平杆连接牢固。施工流程:① 树立杆→②摆放扫地杆,并与立杆连接→③纵横向水平横杆,并与相应立杆连接(加设斜撑杆)→⑤ 搭接第二步纵横向水平横杆→⑦搭设剪刀撑3、脚手架的拆除（1）拆除前应报审批准，进行必要的安全技术交底后方可开始工作。拆除时，周围设围栏或警戒标识，划出工作禁区禁止非拆卸人员进入，并设专人看管。（2）拆除顺序应从上而下，一步一清，不允许上下同时作业，本着先搭后拆，按层次由上而下进行，脚手架逐层拆除。 （3）拆下来的架料、扣件要分类堆放，进行保养，检修。 4、脚手架的安全防范措施：。（1）作业中，禁止随意拆除脚手架的构架杆件、整体性构建、连接紧固件。却因操作要求需要临时拆除时，必须经主管人员同意，实行相应弥补措施，并在作业完毕后及时予以恢复。（2）人在架设作业时，应注意自我安全保护和他人的安全，避开发生碰撞、闪失和落物，严禁在架杆上等不安全处休息。（3）每班工人上架工作时，应现行检查有无影响安全作业的问题，在排除和能解...
