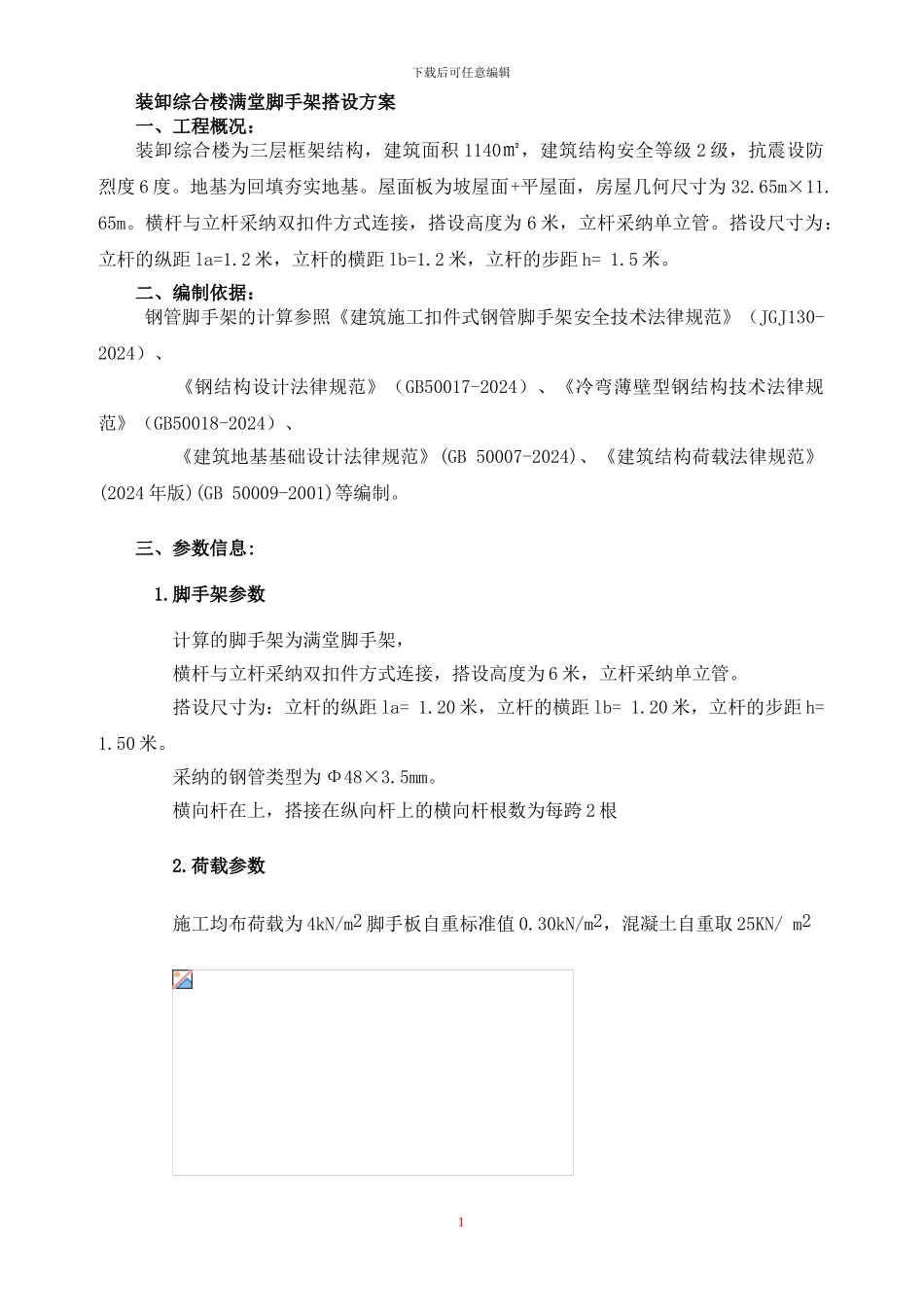

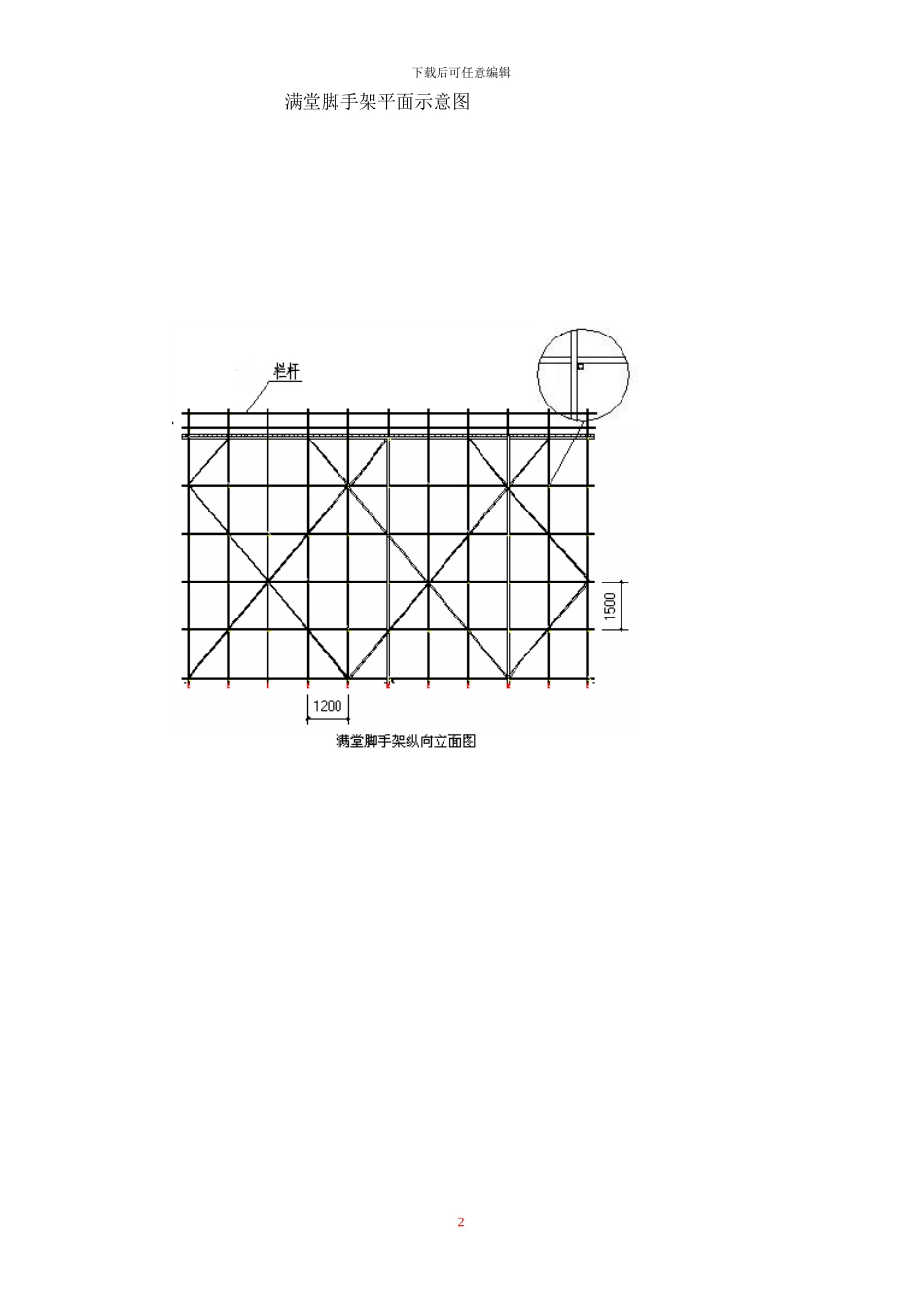

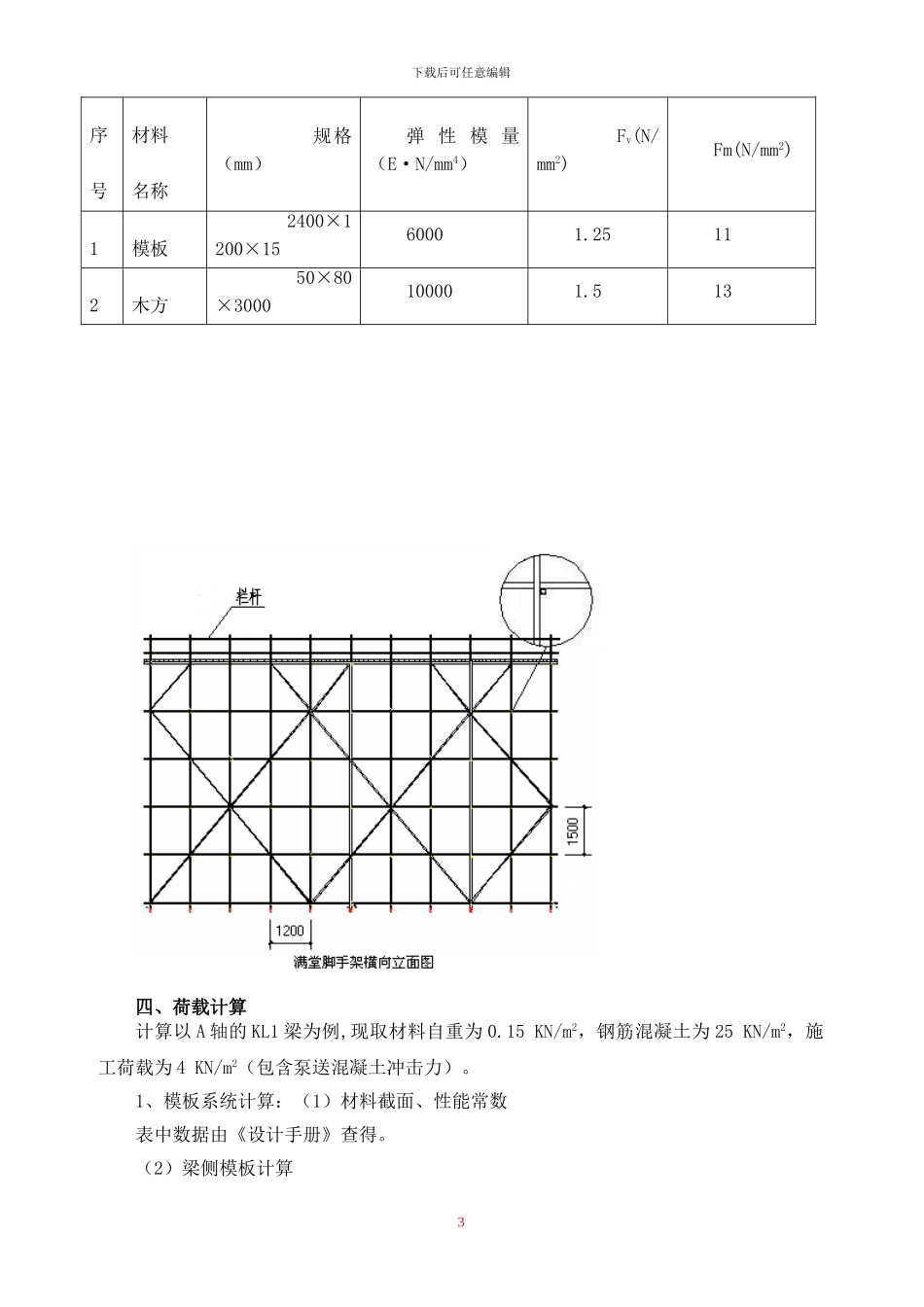

下载后可任意编辑装卸综合楼满堂脚手架搭设方案一、工程概况：装卸综合楼为三层框架结构，建筑面积 1140㎡，建筑结构安全等级 2 级，抗震设防烈度 6 度。地基为回填夯实地基。屋面板为坡屋面+平屋面，房屋几何尺寸为 32.65m×11.65m。横杆与立杆采纳双扣件方式连接，搭设高度为 6 米，立杆采纳单立管。搭设尺寸为：立杆的纵距 la=1.2 米，立杆的横距 lb=1.2 米，立杆的步距 h= 1.5 米。二、编制依据： 钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2024）、 《钢结构设计法律规范》（GB50017-2024）、《冷弯薄壁型钢结构技术法律规范》（GB50018-2024）、 《建筑地基基础设计法律规范》(GB 50007-2024)、《建筑结构荷载法律规范》(2024 年版)(GB 50009-2001)等编制。三、参数信息: 1.脚手架参数 计算的脚手架为满堂脚手架， 横杆与立杆采纳双扣件方式连接，搭设高度为 6 米，立杆采纳单立管。 搭设尺寸为：立杆的纵距 la= 1.20 米，立杆的横距 lb= 1.20 米，立杆的步距 h= 1.50 米。 采纳的钢管类型为 Φ48×3.5mm。 横向杆在上，搭接在纵向杆上的横向杆根数为每跨 2 根 2.荷载参数 施工均布荷载为 4kN/m2 脚手板自重标准值 0.30kN/m2，混凝土自重取 25KN/ m2 1下载后可任意编辑 满堂脚手架平面示意图 2下载后可任意编辑四、荷载计算计算以 A 轴的 KL1 梁为例,现取材料自重为 0.15 KN/m2，钢筋混凝土为 25 KN/m2，施工荷载为 4 KN/m2（包含泵送混凝土冲击力）。1、模板系统计算：（1）材料截面、性能常数表中数据由《设计手册》查得。（2）梁侧模板计算3 序 号 材料 名称 规格（mm）弹 性 模 量（E·N/mm4） Fv(N/mm2)Fm(N/mm2) 1 模板 2400×1200×1560001.2511 2 木方 50×80×3000100001.513下载后可任意编辑以 KL1梁高为准，，梁侧板为 15mm 胶板，立档为 300mm 一道，立档外侧用双水平钢管卡紧，每侧 2 道双排水平钢管。每侧每排设置 6 道（排距每 400mm）对拉螺栓。梁侧模板的标准荷载，新浇捣混凝土时对模板产生侧压力：查建筑施工计算手册得Fa=0.22rc t B1B2V1/2 ,Fa=0.22×25×200/(50+15)×1×1.2×251/2=102KN/m2，Fb=RcH=25×0.6=16.25KN/m2，取二者的小值，取 F=16.25KN/m2为计算值。B、梁侧模板的强度验算取水平面施工活荷载为 4KN/m2，如左图，梁侧模板的计算可按四跨连续梁计算，见计算图 4，取梁底...
