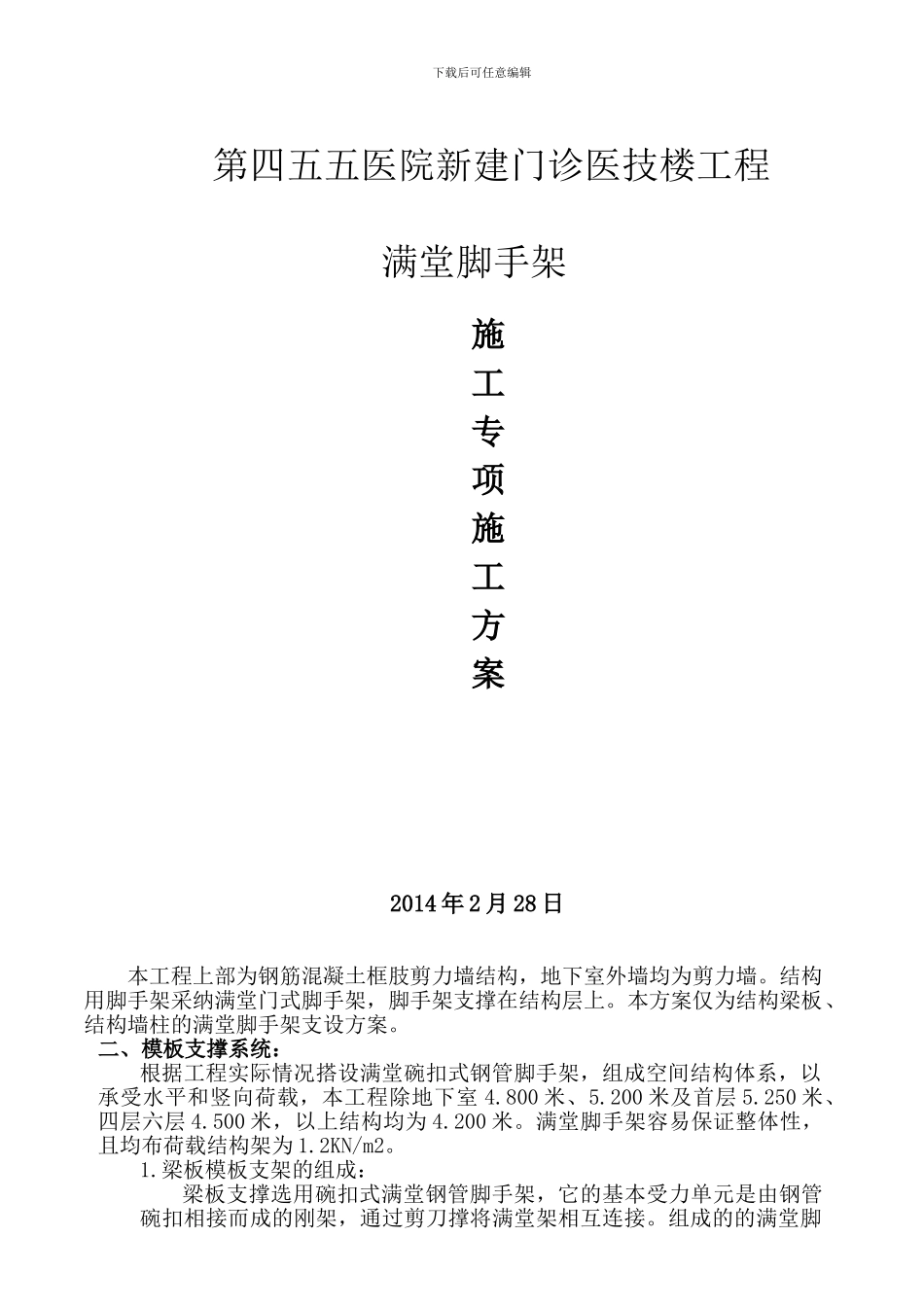

下载后可任意编辑第四五五医院新建门诊医技楼工程 满堂脚手架施工专项施工方案2014 年 2 月 28 日本工程上部为钢筋混凝土框肢剪力墙结构，地下室外墙均为剪力墙。结构用脚手架采纳满堂门式脚手架，脚手架支撑在结构层上。本方案仅为结构梁板、结构墙柱的满堂脚手架支设方案。二、模板支撑系统：根据工程实际情况搭设满堂碗扣式钢管脚手架，组成空间结构体系，以承受水平和竖向荷载，本工程除地下室 4.800 米、5.200 米及首层 5.250 米、四层六层 4.500 米，以上结构均为 4.200 米。满堂脚手架容易保证整体性，且均布荷载结构架为 1.2KN/m2。1.梁板模板支架的组成：梁板支撑选用碗扣式满堂钢管脚手架，它的基本受力单元是由钢管碗扣相接而成的刚架，通过剪刀撑将满堂架相互连接。组成的的满堂脚下载后可任意编辑手架在每层用水平钢管相连，形成整体稳定的平面结构，满堂架之间主要采纳剪刀撑和拉杆连接成整体，满堂架底座采纳固定槽钢底座，满堂架顶托钢管，顶托钢管上放置顶托梁钢管再放次木龙骨作为钢筋混凝土底模支架。门式脚手架中门架之间的连接，在门架立柱垂直方向上下插接；在脚手架纵向垂直面使用剪刀撑，在架顶水平面使用钢管，由此构成门型脚手架基本组合单元。基本组合单元相互连接，逐层叠起，并增加水平钢管拉结和通长剪力撑，详见附图。底座采纳可调节底座，能调节高度为 200～550㎜。门架跨距要符合国家现行标准《门式钢管脚手架》（JGJ76—91）规定，并与交叉支撑规格配合，门架立杆离墙净距不应大于 200MM，否则应用内挑架。门架的两侧均应设置交叉支撑。脚手架搭设在结构的楼面、挑台上时，立杆底座下应铺设垫板或垫块，同时应对楼面或挑台等结构进行强度计算。2.墙柱模板支架：内墙柱支撑选用门式满堂钢管脚手架，外墙柱模板采纳斜杆悬挑结构做支撑。3.门架材料的选用：门式脚手架选用1000×930、1000×1180、1000×1830、1000×2200、1000×2400 共 5种规格，主龙骨采纳￠48 壁厚 3.0 的钢管，次木龙骨采纳 100㎜×50㎜规格；模板均采纳 905㎜×1830㎜×16 的㎜胶合板。4.搭设顺序： 梁按其所处部位相应装上。安装门架时上下门架竖杆之间要对齐，对中偏差不应大于 3MM，并调整门架的垂直度和水平度。脚手架下部内外侧要加设通长的水平加固杆，脚手架外侧应设置通长剪刀撑。三、模板的组配与施工：1、模板及其支架必须有足够的强度、刚度和稳定性；其支承部分应有足够的支承面积。接缝宽度不得大于...
