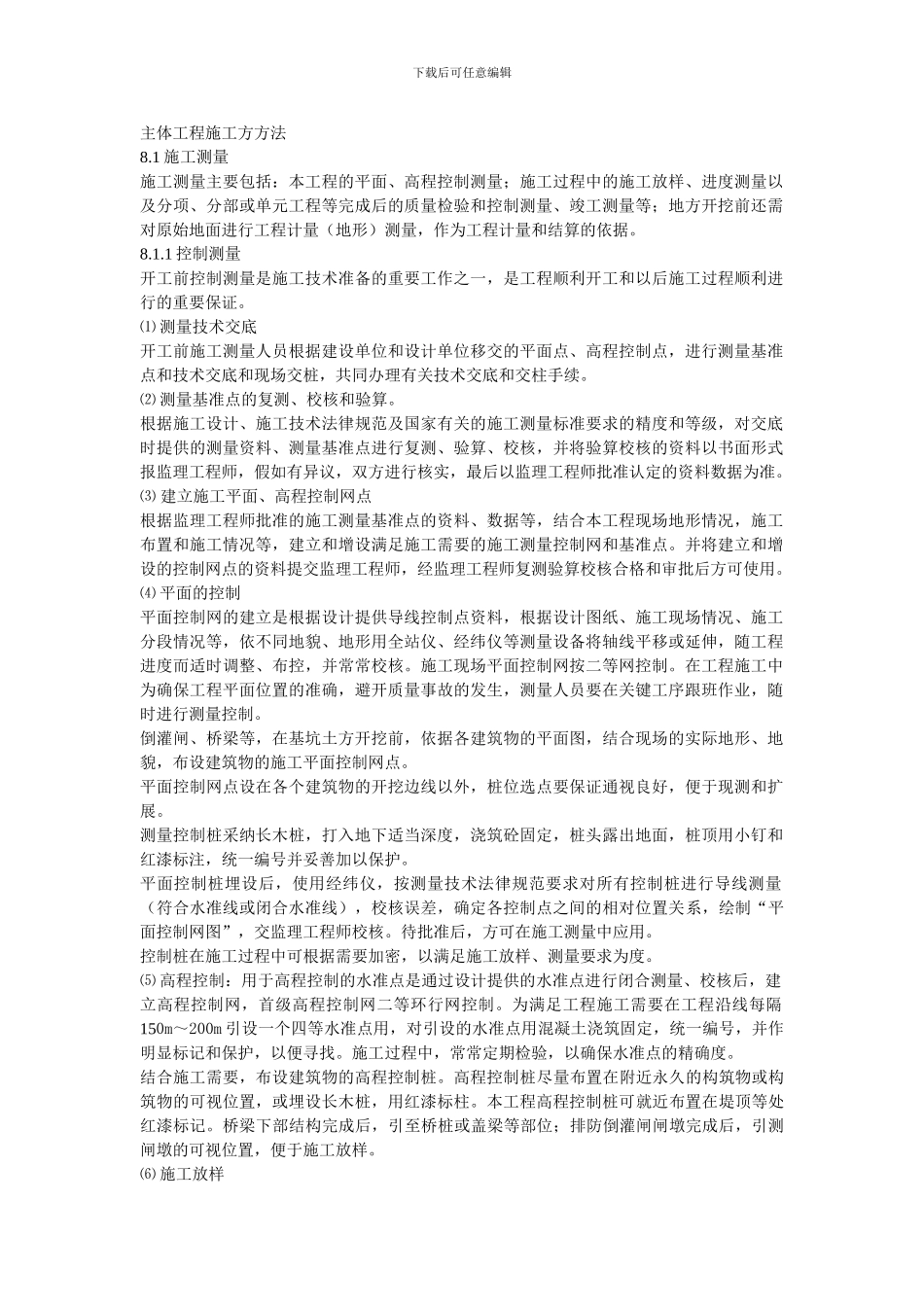

下载后可任意编辑主体工程施工方方法8.1 施工测量施工测量主要包括：本工程的平面、高程控制测量；施工过程中的施工放样、进度测量以及分项、分部或单元工程等完成后的质量检验和控制测量、竣工测量等；地方开挖前还需对原始地面进行工程计量（地形）测量，作为工程计量和结算的依据。8.1.1 控制测量开工前控制测量是施工技术准备的重要工作之一，是工程顺利开工和以后施工过程顺利进行的重要保证。⑴ 测量技术交底开工前施工测量人员根据建设单位和设计单位移交的平面点、高程控制点，进行测量基准点和技术交底和现场交桩，共同办理有关技术交底和交柱手续。⑵ 测量基准点的复测、校核和验算。根据施工设计、施工技术法律规范及国家有关的施工测量标准要求的精度和等级，对交底时提供的测量资料、测量基准点进行复测、验算、校核，并将验算校核的资料以书面形式报监理工程师，假如有异议，双方进行核实，最后以监理工程师批准认定的资料数据为准。⑶ 建立施工平面、高程控制网点根据监理工程师批准的施工测量基准点的资料、数据等，结合本工程现场地形情况，施工布置和施工情况等，建立和增设满足施工需要的施工测量控制网和基准点。并将建立和增设的控制网点的资料提交监理工程师，经监理工程师复测验算校核合格和审批后方可使用。⑷ 平面的控制平面控制网的建立是根据设计提供导线控制点资料，根据设计图纸、施工现场情况、施工分段情况等，依不同地貌、地形用全站仪、经纬仪等测量设备将轴线平移或延伸，随工程进度而适时调整、布控，并常常校核。施工现场平面控制网按二等网控制。在工程施工中为确保工程平面位置的准确，避开质量事故的发生，测量人员要在关键工序跟班作业，随时进行测量控制。倒灌闸、桥梁等，在基坑土方开挖前，依据各建筑物的平面图，结合现场的实际地形、地貌，布设建筑物的施工平面控制网点。平面控制网点设在各个建筑物的开挖边线以外，桩位选点要保证通视良好，便于现测和扩展。测量控制桩采纳长木桩，打入地下适当深度，浇筑砼固定，桩头露出地面，桩顶用小钉和红漆标注，统一编号并妥善加以保护。平面控制桩埋设后，使用经纬仪，按测量技术法律规范要求对所有控制桩进行导线测量（符合水准线或闭合水准线），校核误差，确定各控制点之间的相对位置关系，绘制“平面控制网图”，交监理工程师校核。待批准后，方可在施工测量中应用。控制桩在施工过程中可根据需要加密，以满足施工放样、测量要求为度。⑸ 高程...
