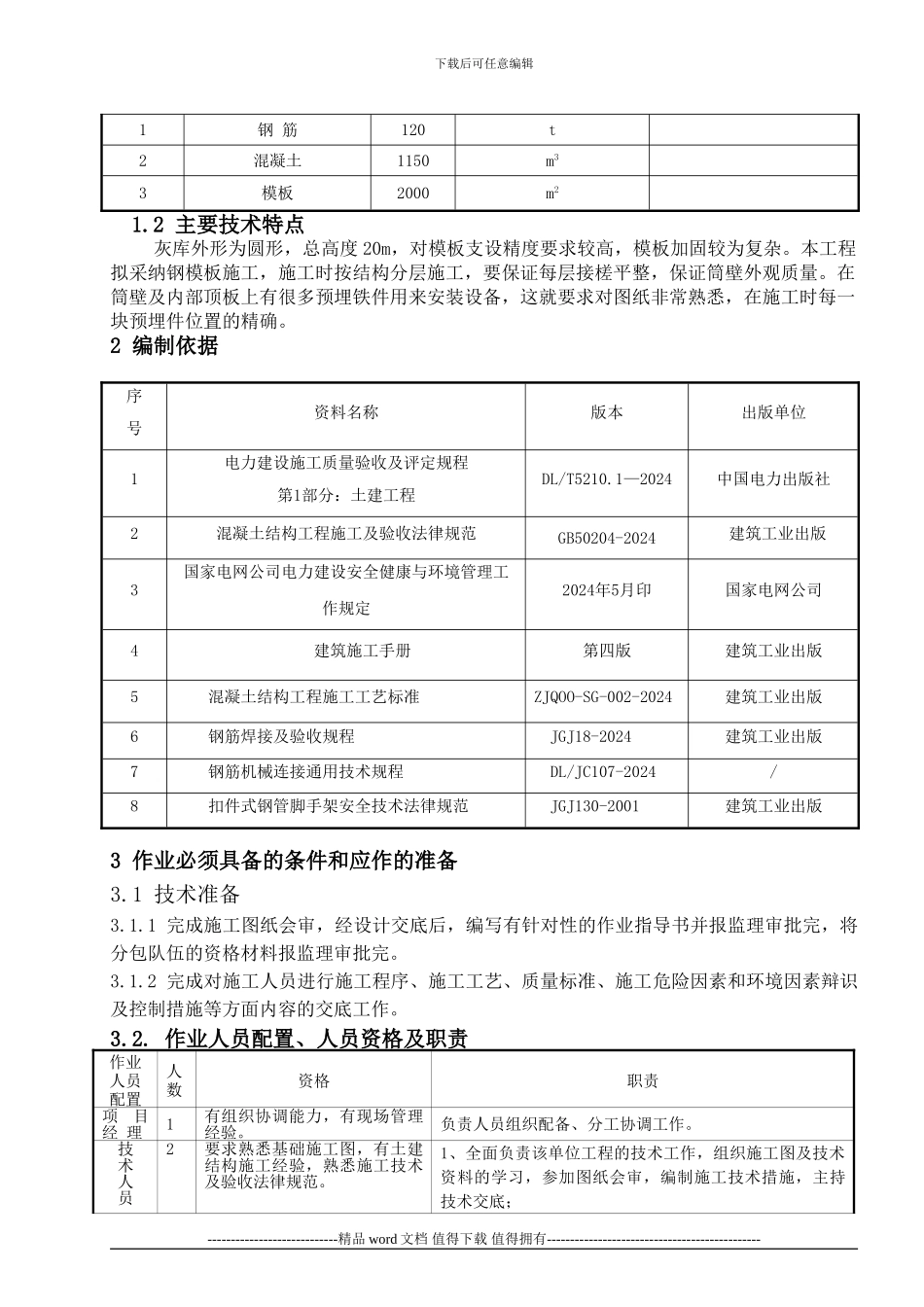

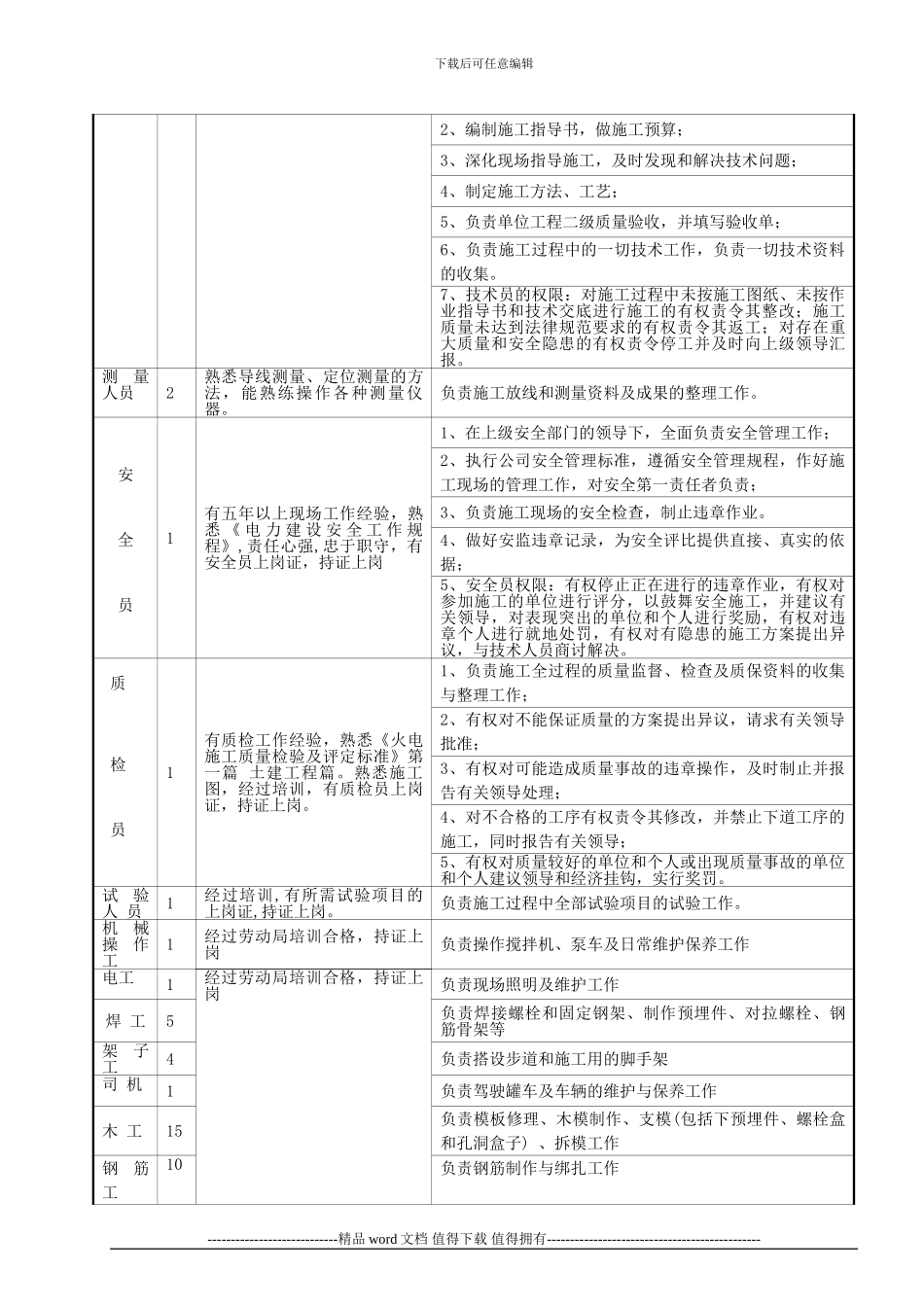

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】1、工程概况及工程量 1.1、工程概况本工程是神华宁夏煤业集团煤基烯烃项目动力站工程配套灰库，砼筒型框架结构，±0.00m 相对与绝对高程 1294.300m。内部分三层结构，层高分别为 5.48m、11.0m、20.0m。一、二层为梁板柱结构，三层顶为井字梁板结构。基础为砼桩基础，承台板厚 1.40m，基底标高－3.50m。灰库筒币厚 300mm，地下部分 2.1m 高，地上部分 20m 高；框架柱截面为600×600mm，柱顶高 11.0m。框架梁最大断面 400×1300mm， 1.2 基础部分工程量序 号名 称数 量单 位备 注----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑1钢 筋120t2混凝土1150m33模板2000m21.2 主要技术特点 灰库外形为圆形，总高度 20m，对模板支设精度要求较高，模板加固较为复杂。本工程拟采纳钢模板施工，施工时按结构分层施工，要保证每层接槎平整，保证筒壁外观质量。在筒壁及内部顶板上有很多预埋铁件用来安装设备，这就要求对图纸非常熟悉，在施工时每一块预埋件位置的精确。2 编制依据序号资料名称版本出版单位1电力建设施工质量验收及评定规程第1部分：土建工程DL/T5210.1—2024中国电力出版社2混凝土结构工程施工及验收法律规范GB50204-2024建筑工业出版3国家电网公司电力建设安全健康与环境管理工作规定2024年5月印国家电网公司4建筑施工手册第四版建筑工业出版5混凝土结构工程施工工艺标准ZJQOO-SG-002-2024建筑工业出版6钢筋焊接及验收规程JGJ18-2024建筑工业出版7钢筋机械连接通用技术规程DL/JC107-2024/8扣件式钢管脚手架安全技术法律规范JGJ130-2001建筑工业出版3 作业必须具备的条件和应作的准备3.1 技术准备3.1.1 完成施工图纸会审，经设计交底后，编写有针对性的作业指导书并报监理审批完，将分包队伍的资格材料报监理审批完。3.1.2 完成对施工人员进行施工程序、施工工艺、质量标准、施工危险因素和环境因素辩识及控制措施等方面内容的交底工作。3.2. 作业人员配置、人员资格及职责作业人员配置人数资格职责项目经 理1有组织协调能力，有现场管理经验。负责人员组织配备、分工协调工作。技术人员2要求熟悉基础施工图，有土建结构施工经验，熟悉施工技术及验收法律规范。1、全面负责该单位工程的技术工作，...
