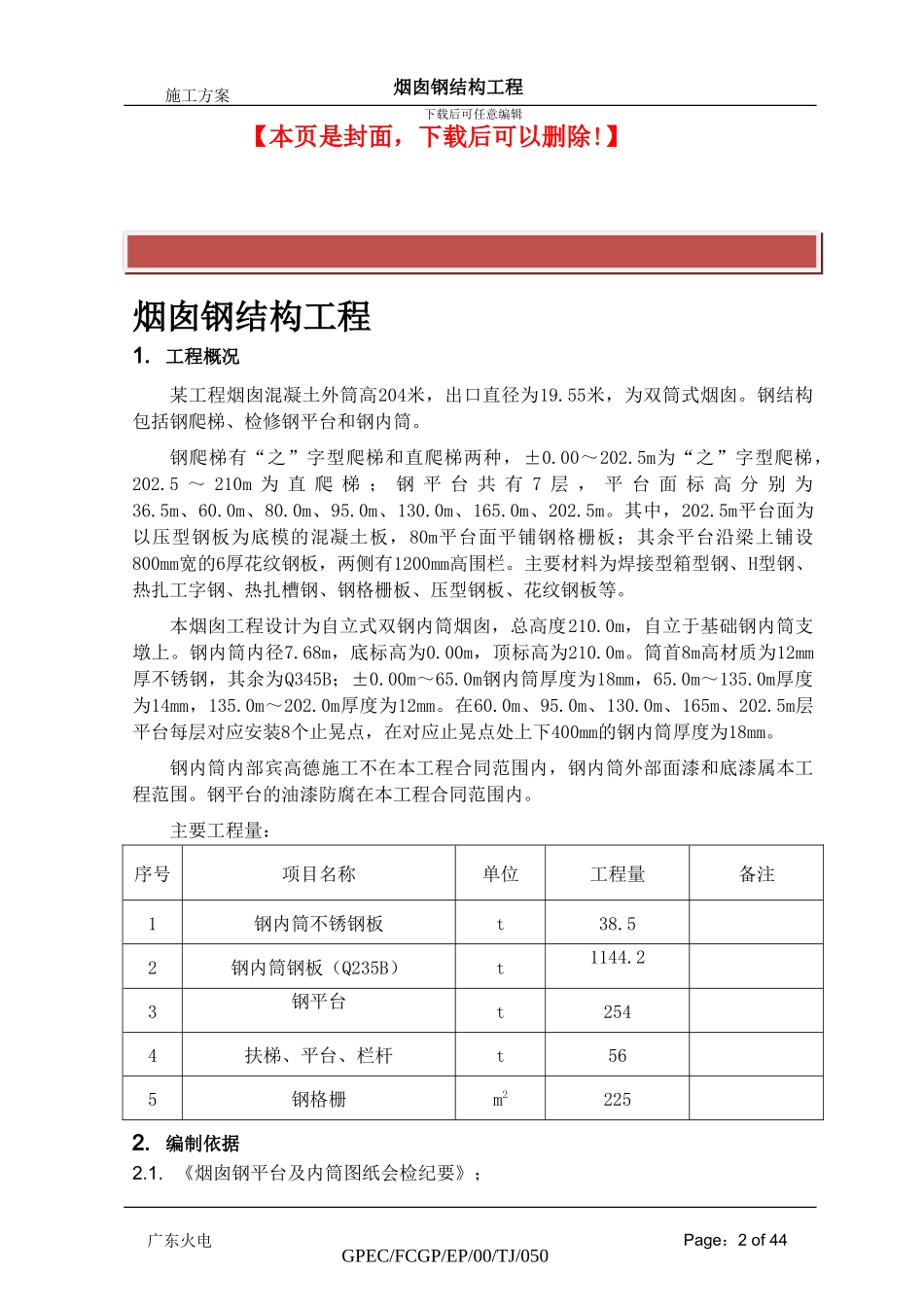

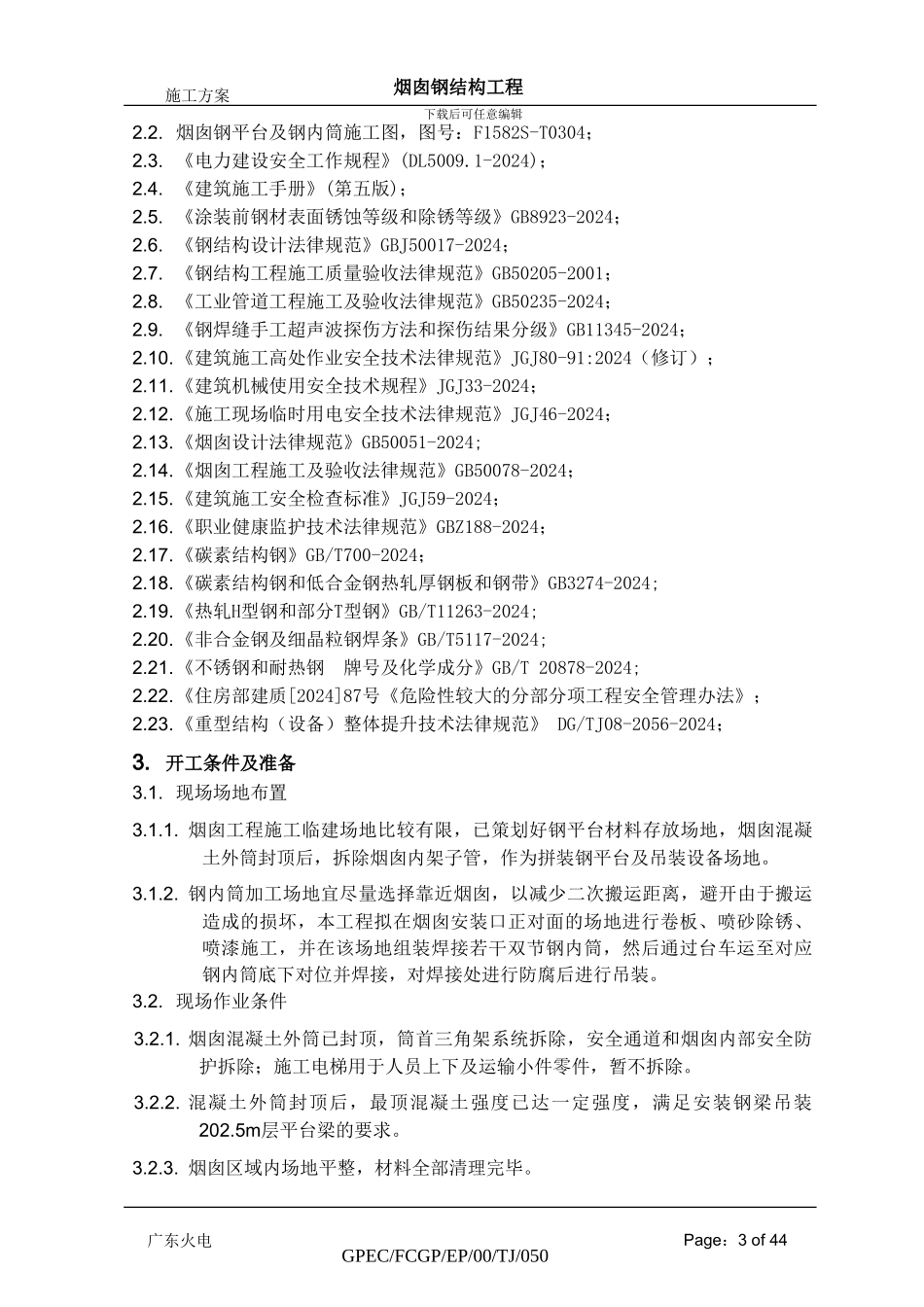

施工方案烟囱钢结构工程下载后可任意编辑 精品文档下载 广东火电GPEC/FCGP/EP/00/TJ/050Page：1 of 44最新资料，word文档，可以自由编辑！！施工方案烟囱钢结构工程下载后可任意编辑【本页是封面，下载后可以删除!】烟囱钢结构工程1.工程概况某工程烟囱混凝土外筒高204米，出口直径为19.55米，为双筒式烟囱。钢结构包括钢爬梯、检修钢平台和钢内筒。 钢爬梯有“之”字型爬梯和直爬梯两种，±0.00～202.5m为“之”字型爬梯，202.5 ～ 210m 为 直 爬 梯 ； 钢 平 台 共 有 7 层 ， 平 台 面 标 高 分 别 为36.5m、60.0m、80.0m、95.0m、130.0m、165.0m、202.5m。其中，202.5m平台面为以压型钢板为底模的混凝土板，80m平台面平铺钢格栅板；其余平台沿梁上铺设800mm宽的6厚花纹钢板，两侧有1200mm高围栏。主要材料为焊接型箱型钢、H型钢、热扎工字钢、热扎槽钢、钢格栅板、压型钢板、花纹钢板等。本烟囱工程设计为自立式双钢内筒烟囱，总高度210.0m，自立于基础钢内筒支墩上。钢内筒内径7.68m，底标高为0.00m，顶标高为210.0m。筒首8m高材质为12mm厚不锈钢，其余为Q345B；±0.00m～65.0m钢内筒厚度为18mm，65.0m～135.0m厚度为14mm，135.0m～202.0m厚度为12mm。在60.0m、95.0m、130.0m、165m、202.5m层平台每层对应安装8个止晃点，在对应止晃点处上下400mm的钢内筒厚度为18mm。钢内筒内部宾高德施工不在本工程合同范围内，钢内筒外部面漆和底漆属本工程范围。钢平台的油漆防腐在本工程合同范围内。主要工程量：序号项目名称单位工程量备注1钢内筒不锈钢板t38.52钢内筒钢板（Q235B）t1144.23钢平台t2544扶梯、平台、栏杆t565钢格栅m22252.编制依据2.1. 《烟囱钢平台及内筒图纸会检纪要》；广东火电GPEC/FCGP/EP/00/TJ/050Page：2 of 44施工方案烟囱钢结构工程下载后可任意编辑2.2. 烟囱钢平台及钢内筒施工图，图号：F1582S-T0304；2.3. 《电力建设安全工作规程》(DL5009.1-2024)；2.4. 《建筑施工手册》(第五版)；2.5. 《涂装前钢材表面锈蚀等级和除锈等级》GB8923-2024；2.6. 《钢结构设计法律规范》GBJ50017-2024； 2.7. 《钢结构工程施工质量验收法律规范》GB50205-2001；2.8. 《工业管道工程施工及验收法律规范》GB50235-2024；2.9. 《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-2024；2.10.《建筑施工高处作业安全技术法律规范》JGJ80-91:2024（修订）；2.11.《建筑机械使用安全技术规程》JGJ33-20...
