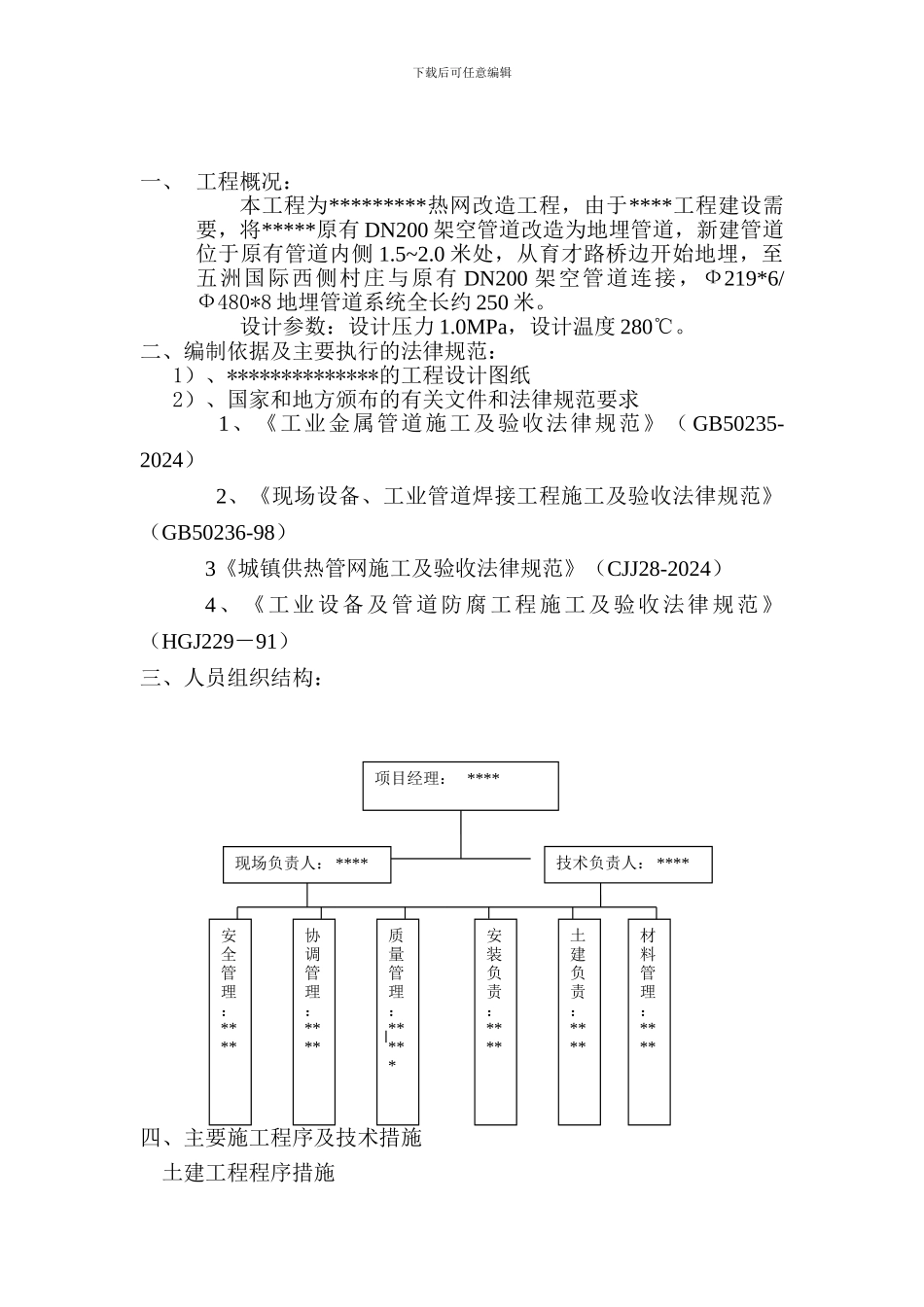

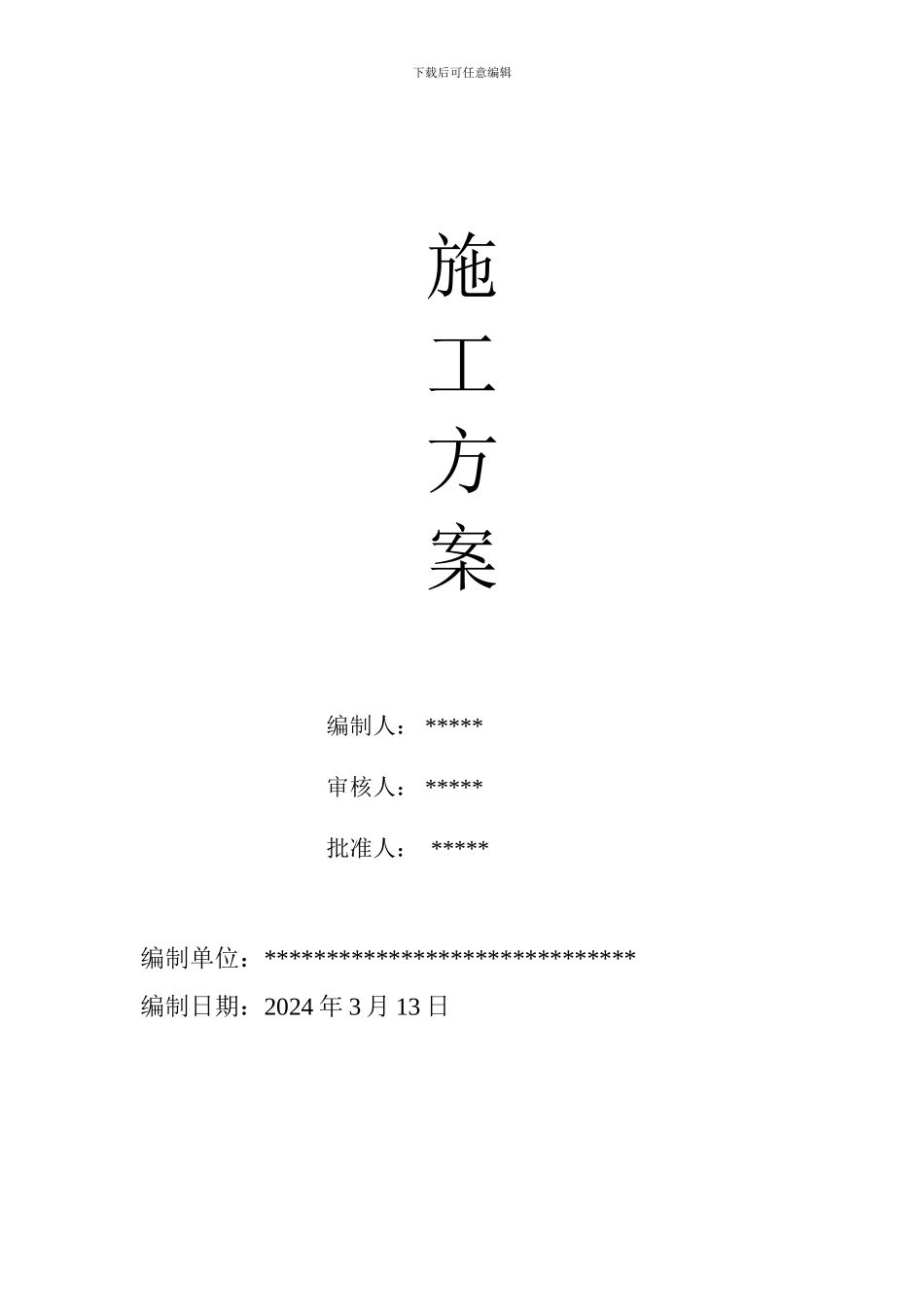

下载后可任意编辑施工方案编制人： ***** 审核人： *****批准人： *****编制单位：******************************编制日期：2024 年 3 月 13 日下载后可任意编辑一、 工程概况：本工程为*********热网改造工程，由于****工程建设需要，将*****原有 DN200 架空管道改造为地埋管道，新建管道位于原有管道内侧 1.5~2.0 米处，从育才路桥边开始地埋，至五洲国际西侧村庄与原有 DN200 架空管道连接，Ф219*6/Ф480*8 地埋管道系统全长约 250 米。设计参数：设计压力 1.0MPa，设计温度 280℃。二、编制依据及主要执行的法律规范： 1）、**************的工程设计图纸 2）、国家和地方颁布的有关文件和法律规范要求 1、《工业金属管道施工及验收法律规范》（ GB50235-2024）2、《现场设备、工业管道焊接工程施工及验收法律规范》（GB50236-98）3《城镇供热管网施工及验收法律规范》（CJJ28-2024）4、《工业设备及管道防腐工程施工及验收法律规范》（HGJ229－91）三、人员组织结构：四、主要施工程序及技术措施 土建工程程序措施项目经理： ****现场负责人： ****技术负责人： ****安全管理：****质量管理：*****土建负责：****材料管理：****安装负责：****协调管理：****下载后可任意编辑定位放线→管沟开挖→黄砂垫层铺设→管沟回填现场存在问题：（1）.由于本工程管沟距*****地下室外墙外侧很近，*******基坑开挖时将我方管位部位土方已全部挖去，我方无法进行开挖及排管工作； （2）.育才路边场地出入口堆放有大量模板，我方地埋管道材料无法进入施工场地，部分管线部位堆有建筑材料影响放线工作； （3）.******西侧河道旁有一彩钢板门卫，正好位于我方管位上，需要移除。解决方案： （1）. 根据*******确定，我方地埋管底部标高为黄海高程3.00 米，*****应在我方进场施工前将已开挖的地下室基坑回填压实至黄海高程 3.00 米处，并将地埋管道施工范围内的地坪整平，清除管线内的建筑材料及堆放物，使我方能够重新进行放线、开挖。 （2）.考虑到*****要进行室外地坪土方回填工作，我方地埋管沟位于其回填作业范围之内，我方在进行管沟回填时先回填至地埋管管顶，待******回填时根据其需要统一回填。 地埋管道接口工作坑待*****将地埋管沟回填、整平至地埋管沟标高后，我方自行安排工人开挖。 安装程序及技术措施： 1）、焊工均需持证上岗。对每名焊工进行全面控制，确保每名焊工的每项焊接工作均有记录。焊工...
