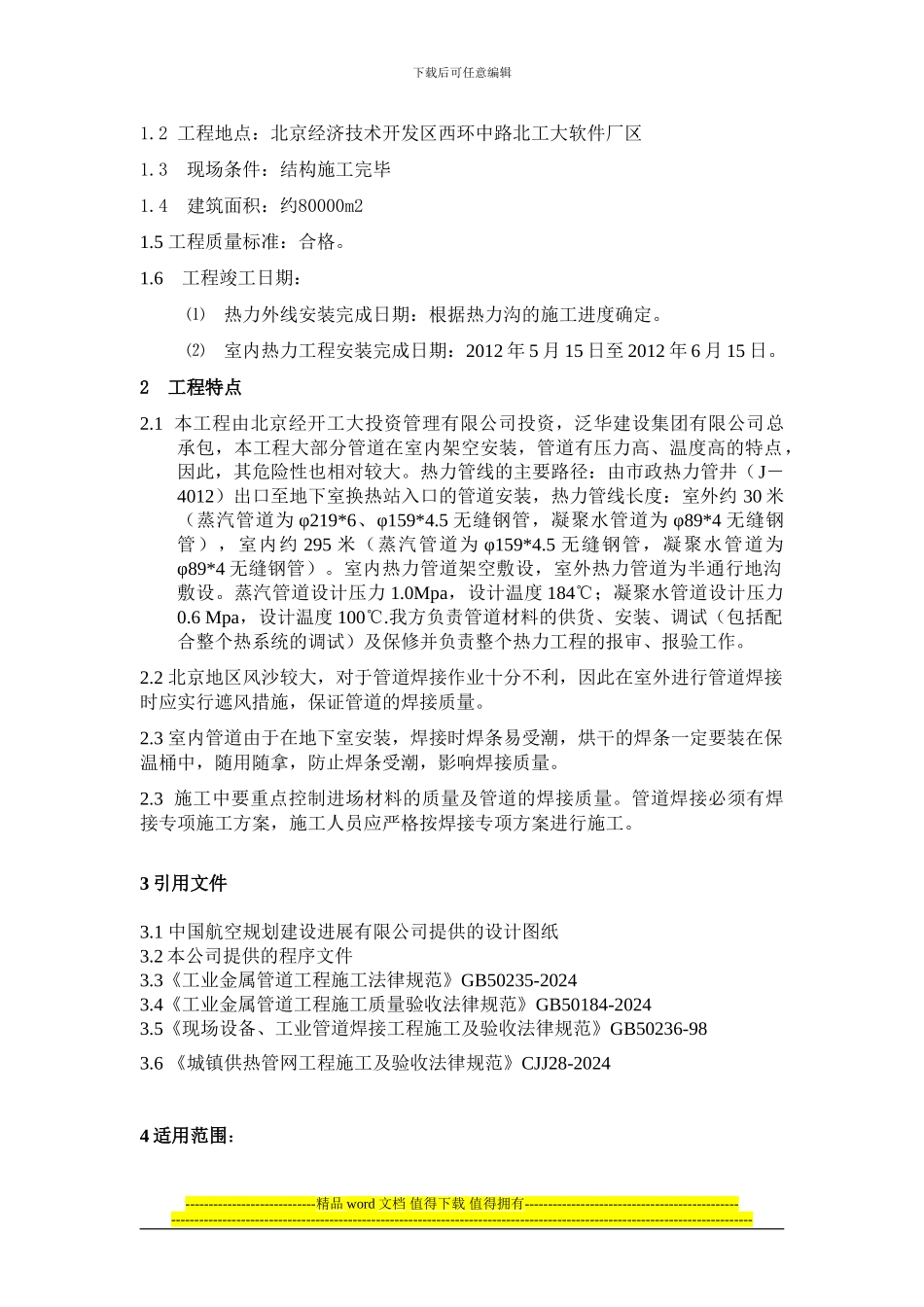

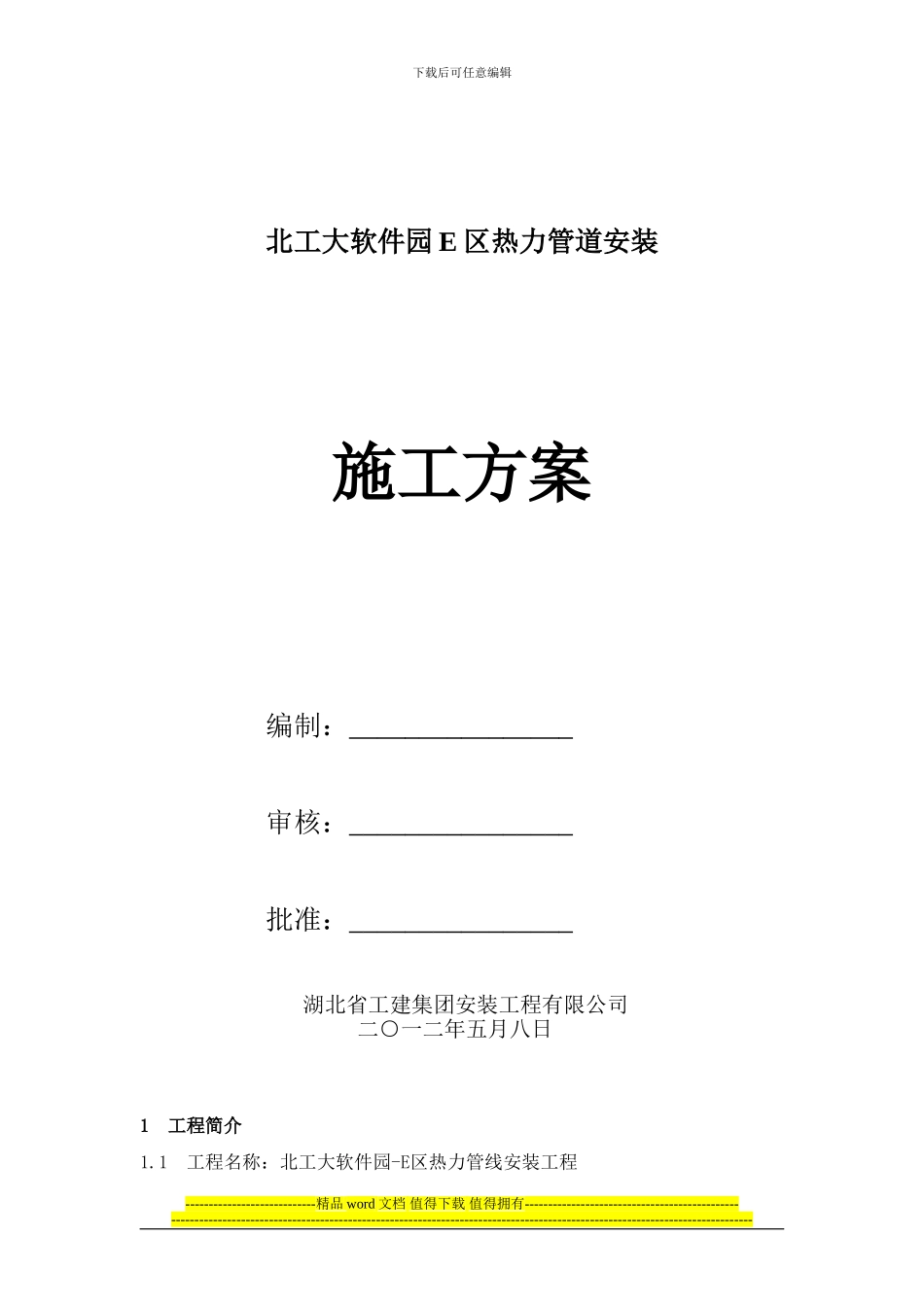

下载后可任意编辑北工大软件园 E 区热力管道安装施工方案编制：________________ 审核：________________批准：________________湖北省工建集团安装工程有限公司二○一二年五月八日1 工程简介1.1 工程名称：北工大软件园-E区热力管线安装工程----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑1.2 工程地点：北京经济技术开发区西环中路北工大软件厂区1.3 现场条件：结构施工完毕1.4 建筑面积：约80000m21.5 工程质量标准：合格。1.6 工程竣工日期：⑴ 热力外线安装完成日期：根据热力沟的施工进度确定。⑵ 室内热力工程安装完成日期：2012 年 5 月 15 日至 2012 年 6 月 15 日。2 工程特点2.1 本工程由北京经开工大投资管理有限公司投资，泛华建设集团有限公司总承包，本工程大部分管道在室内架空安装，管道有压力高、温度高的特点，因此，其危险性也相对较大。热力管线的主要路径：由市政热力管井（J－4012）出口至地下室换热站入口的管道安装，热力管线长度：室外约 30 米（蒸汽管道为 φ219*6、φ159*4.5 无缝钢管，凝聚水管道为 φ89*4 无缝钢管），室内约 295 米（蒸汽管道为 φ159*4.5 无缝钢管，凝聚水管道为φ89*4 无缝钢管）。室内热力管道架空敷设，室外热力管道为半通行地沟敷设。蒸汽管道设计压力 1.0Mpa，设计温度 184℃；凝聚水管道设计压力0.6 Mpa，设计温度 100℃.我方负责管道材料的供货、安装、调试（包括配合整个热系统的调试）及保修并负责整个热力工程的报审、报验工作。2.2 北京地区风沙较大，对于管道焊接作业十分不利，因此在室外进行管道焊接时应实行遮风措施，保证管道的焊接质量。2.3 室内管道由于在地下室安装，焊接时焊条易受潮，烘干的焊条一定要装在保温桶中，随用随拿，防止焊条受潮，影响焊接质量。2.3 施工中要重点控制进场材料的质量及管道的焊接质量。管道焊接必须有焊接专项施工方案，施工人员应严格按焊接专项方案进行施工。3 引用文件3.1 中国航空规划建设进展有限公司提供的设计图纸3.2 本公司提供的程序文件3.3《工业金属管道工程施工法律规范》GB50235-20243.4《工业金属管道工程施工质量验收法律规范》GB50184-20243.5《现场设备、工...
