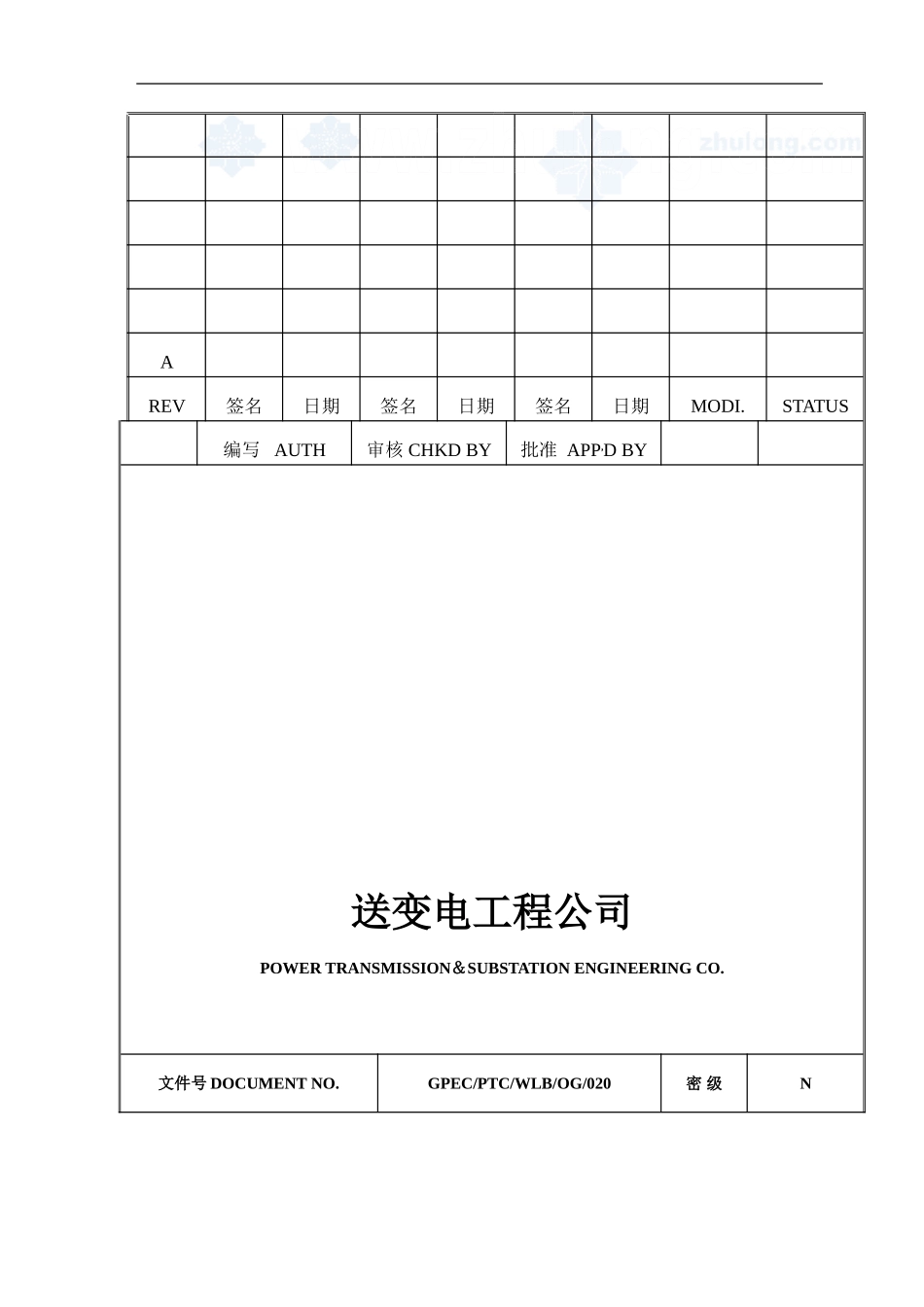

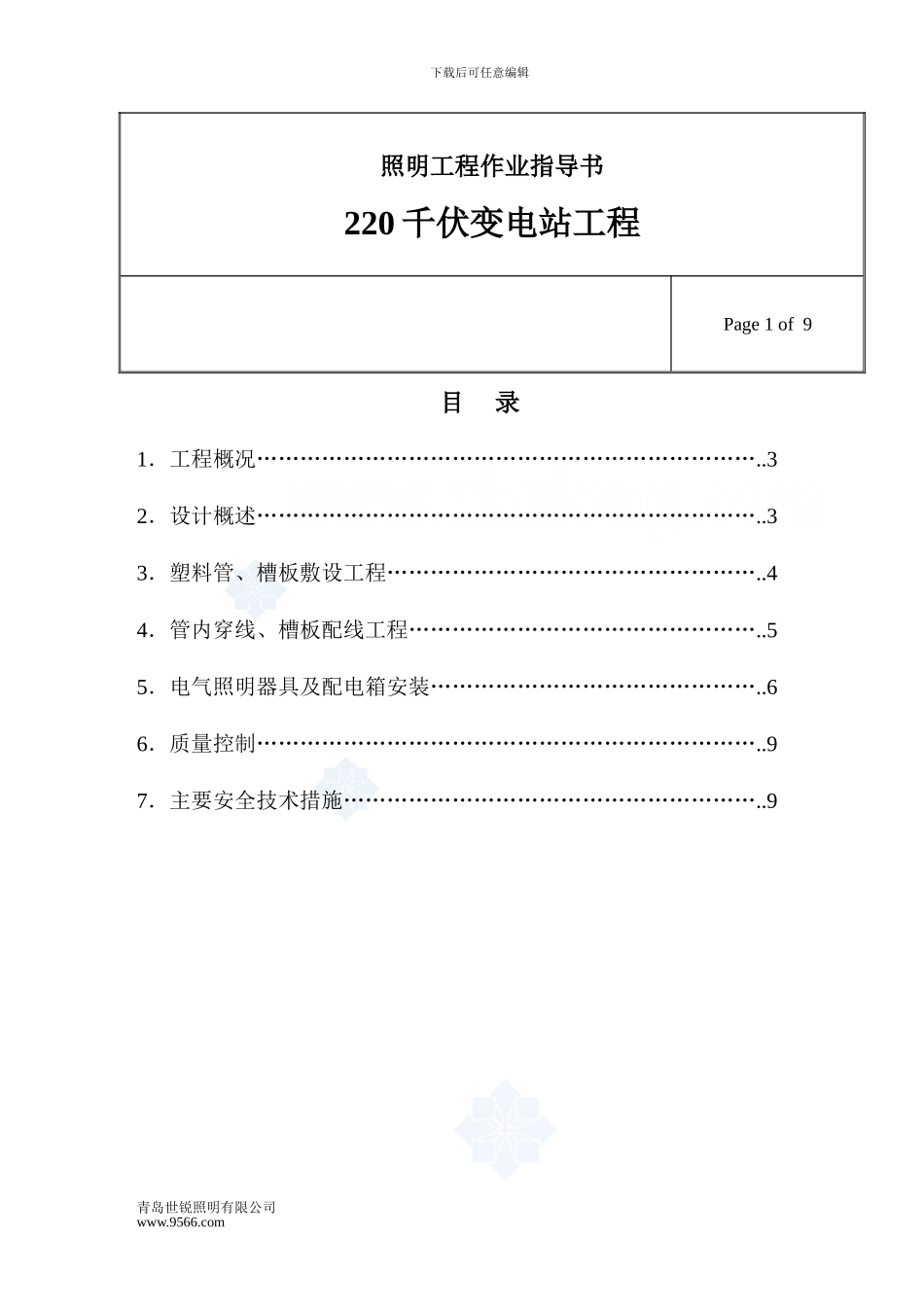

AREV签名日期签名日期签名日期MODI.STATUS编写 AUTH审核 CHKD BY批准 APP,D BY送变电工程公司POWER TRANSMISSION＆SUBSTATION ENGINEERING CO.文件号 DOCUMENT NO.GPEC/PTC/WLB/OG/020密 级N下载后可任意编辑照明工程作业指导书220 千伏变电站工程Page 1 of 9目 录1．工程概况……………………………………………………………..32．设计概述……………………………………………………………..33．塑料管、槽板敷设工程……………………………………………..44．管内穿线、槽板配线工程…………………………………………..55．电气照明器具及配电箱安装………………………………………..66．质量控制……………………………………………………………..97．主要安全技术措施…………………………………………………..9青岛世锐照明有限公司www.9566.com下载后可任意编辑一、工程概况220kV**变电站工程位于广东省东莞市凤岗镇凤平路旁，站内东西长 210m，南北宽 135m。站内主要建筑物有主控楼一座，建筑面积 637.1m2,配电楼二座,建筑面积合共约 1548m2。本站的照明工作包括：一、配电楼、主控楼里面的各种照明、空调、抽风机、插座及检修箱等的安装施工；二、全站的户外照明及检修箱等的安装施工 。青岛世锐照明有限公司www.9566.com下载后可任意编辑三、直流事故照明的施工。二、设计概述：2.1 电源电压、配电箱布置及电源引入方式2.1.1 全站户内外正常照明供电电源为 AC380/220 伏，各配电箱均有 AC380/220 伏电源配置。正常照明设备额定电压为 AC220 伏。配电箱电源进线引入方式利用电缆沟或穿管埋地引入。2.1.2 全站事故照明电源采纳 DC110V。2.2 导线选型及敷设方式2.2.1 电源线选用 ZRVV22—0.6/1.0kV 阻燃铠装电力电缆，户内配电线选用 BVV—0.5kV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线。户内导线敷设方式采纳线槽明敷设,户外电缆沿电缆沟或穿管埋地敷设。2.2.2 照明施工应和土建施工密切配合，预留好有关孔洞及埋管。2.3 接地接零系统由于站用变低压侧中性点为直接接地，故本站照明系统接地、接零均采纳 TN 系统。2.3.1 从全站照明系统图中可知，负荷电源干线均采纳三相四线制，所以电缆受端的配电箱应采纳 TN-C 系统，即工做零线（N）和保护零线（PE）共用；2.3.2 当负荷端装有漏电开关或 单相负荷装设双极开关时，即采纳 TN-S 系统，即工作零线（N）和保护零线（PE）分开。青岛世锐照明有限公...
