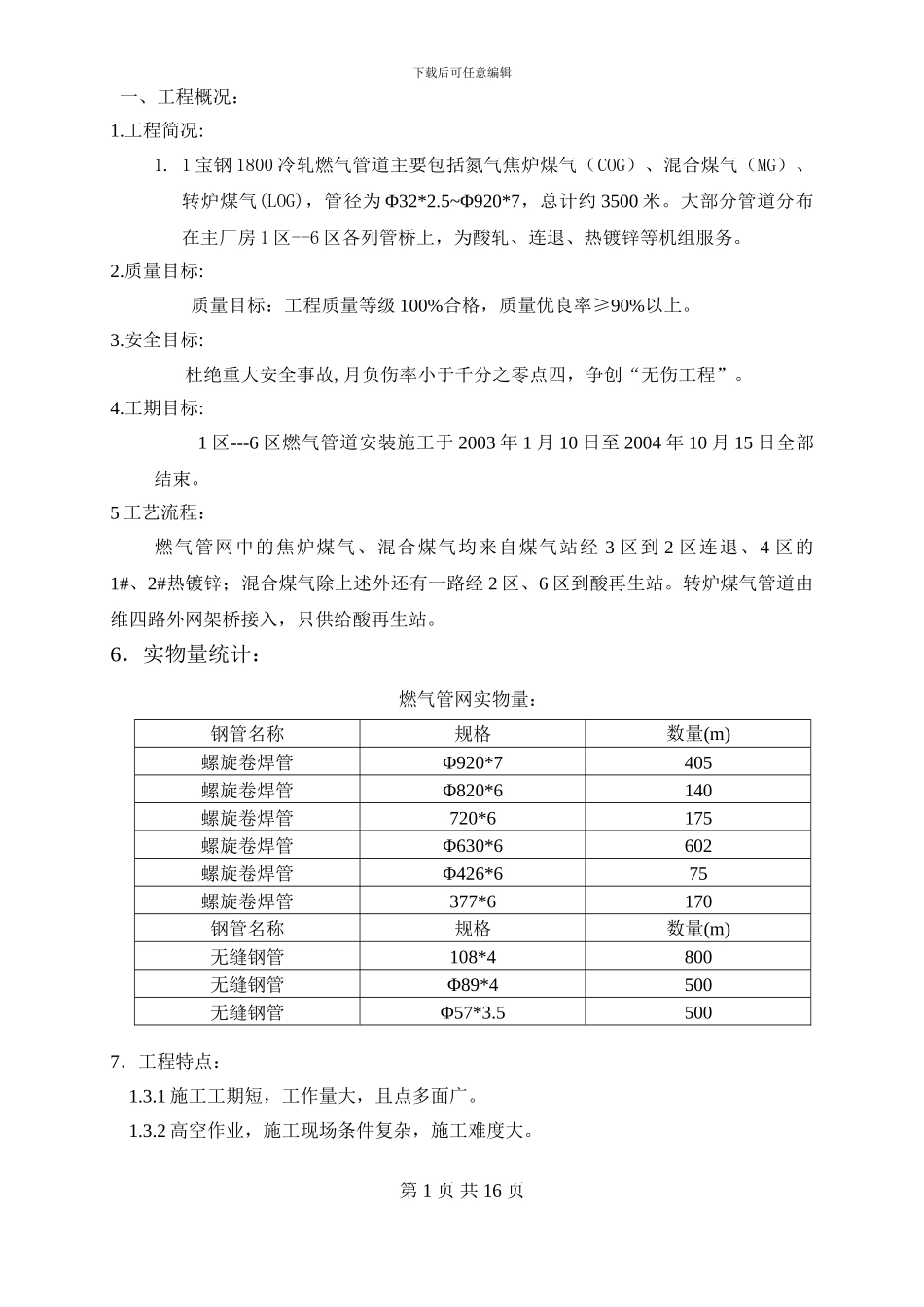

下载后可任意编辑一、工程概况：1.工程简况:1. 1 宝钢 1800 冷轧燃气管道主要包括氮气焦炉煤气（COG）、混合煤气（MG）、转炉煤气(LOG)，管径为 Φ32*2.5~Φ920*7，总计约 3500 米。大部分管道分布在主厂房 1 区--6 区各列管桥上，为酸轧、连退、热镀锌等机组服务。2.质量目标:质量目标：工程质量等级 100%合格，质量优良率≥90%以上。3.安全目标:杜绝重大安全事故,月负伤率小于千分之零点四，争创“无伤工程”。4.工期目标:1 区---6 区燃气管道安装施工于 2003 年 1 月 10 日至 2004 年 10 月 15 日全部结束。5 工艺流程：燃气管网中的焦炉煤气、混合煤气均来自煤气站经 3 区到 2 区连退、4 区的1#、2#热镀锌；混合煤气除上述外还有一路经 2 区、6 区到酸再生站。转炉煤气管道由维四路外网架桥接入，只供给酸再生站。 6．实物量统计：燃气管网实物量：钢管名称规格数量(m)螺旋卷焊管Φ920*7405螺旋卷焊管Φ820*6140螺旋卷焊管720*6175螺旋卷焊管Φ630*6602螺旋卷焊管Φ426*675螺旋卷焊管377*6170钢管名称规格数量(m)无缝钢管108*4800无缝钢管Φ89*4500无缝钢管Φ57*3.55007．工程特点：1.3.1 施工工期短，工作量大，且点多面广。1.3.2 高空作业，施工现场条件复杂，施工难度大。 第 1 页 共 16 页下载后可任意编辑1.3.3 管道焊口数量多，射线探伤拍片量大，需要边施工边进行检验。二、施工部署：管道施工是结合二十冶的整体规划,根据管桥的安装程序进行管道的安装。施工顺序 3 区为先的管道，然后 2 区、1 区、6 区管道，最后为 4 区、5 区。三、施工准备：考虑到本工程工期短、作业面广的特点，施工准备工作很重要，技术标准的配备、施工机具进场前的全面检查、施工用材料的提前备货、施工顺序的优化和施工方法，以保证一经开工即可投入正常施工当中。四、技术准备4.1 技术准备4.1.1 熟悉和审查图纸，参加设计交底，同时取得各项技术资料及有关图集，制定施工技术措施，组织技术交底。4.1.2 了解管道的总体布置，对每个管道的规格、材质、连接形式及垫片的选用、防腐、保温等应做到心中有数。4.1.3 选用施工及验收法律规范: 《工业金属管道工程施工及验收法律规范》GB50235-97《现场设备工业管道焊接工程施工及验收法律规范》；GB50236--98《工业设备及管道绝热工程施工及验收法律规范》GBJ126-89《工业金属管道工程质量检验评定标准》GB50184-93《工业设备及管道绝热工程施工质量检...
