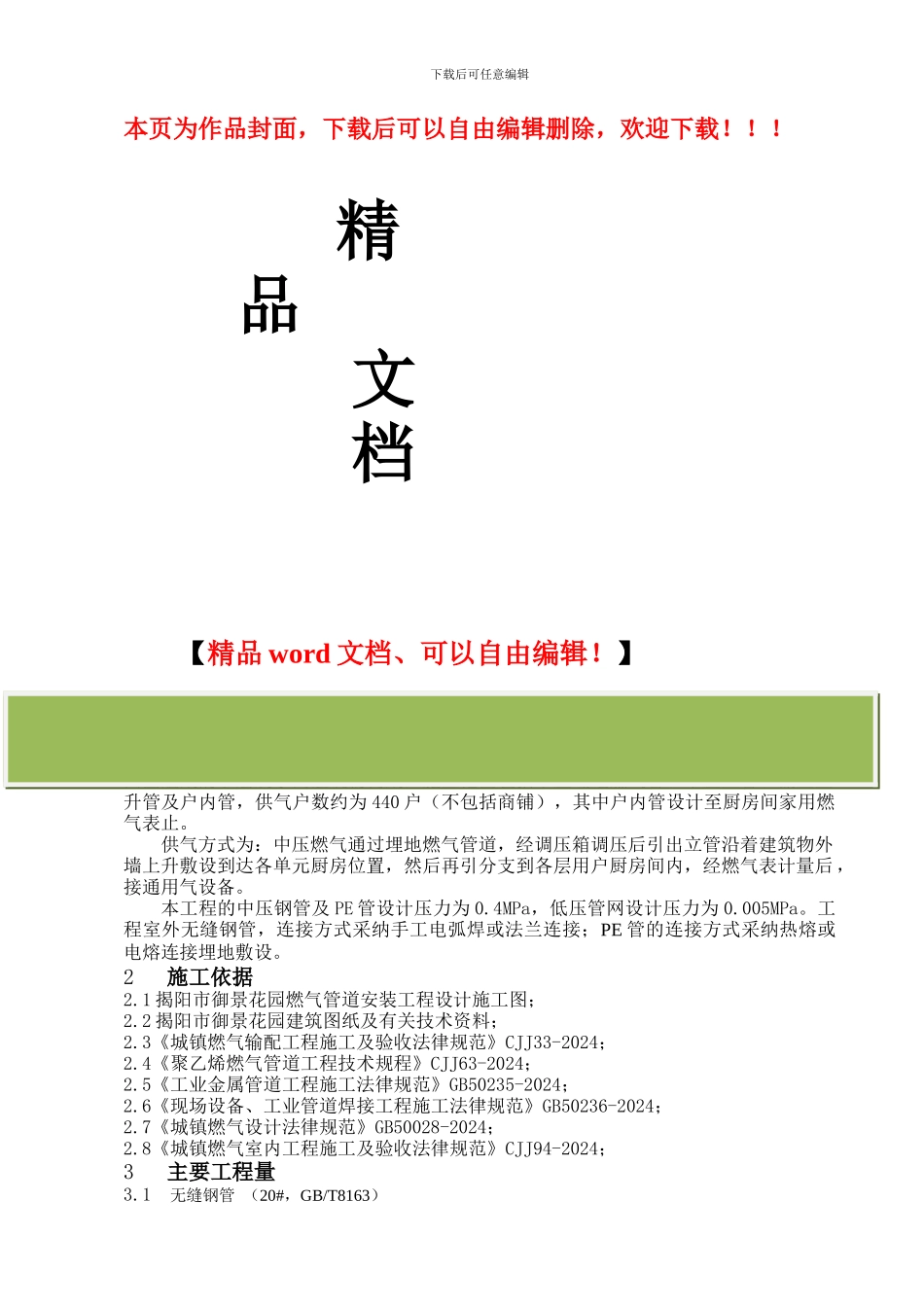

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】1 工程概况揭阳市御景花园燃气管道安装工程由长春燃气热力设计讨论院有限责任公司设计，由山西太水市政工程有限公司承建及承接施工。揭阳市御景花园燃气管道工程由东区、西区组成的多层及小高建筑物构成，施工范围包括中压埋地燃气管、中压立管、低压上升管及户内管，供气户数约为 440 户（不包括商铺），其中户内管设计至厨房间家用燃气表止。供气方式为：中压燃气通过埋地燃气管道，经调压箱调压后引出立管沿着建筑物外墙上升敷设到达各单元厨房位置，然后再引分支到各层用户厨房间内，经燃气表计量后 ，接通用气设备。本工程的中压钢管及 PE 管设计压力为 0.4MPa，低压管网设计压力为 0.005MPa。工程室外无缝钢管，连接方式采纳手工电弧焊或法兰连接；PE 管的连接方式采纳热熔或电熔连接埋地敷设。 2 施工依据2.1 揭阳市御景花园燃气管道安装工程设计施工图；2.2 揭阳市御景花园建筑图纸及有关技术资料；2.3《城镇燃气输配工程施工及验收法律规范》CJJ33-2024；2.4《聚乙烯燃气管道工程技术规程》CJJ63-2024；2.5《工业金属管道工程施工法律规范》GB50235-2024；2.6《现场设备、工业管道焊接工程施工法律规范》GB50236-2024；2.7《城镇燃气设计法律规范》GB50028-2024；2.8《城镇燃气室内工程施工及验收法律规范》CJJ94-2024；3 主要工程量3.1 无缝钢管 （20#，GB/T8163） 下载后可任意编辑序号型号及规格单位数量备注1D89米702D57米7403D48米3204D32米4405D22米2603.2 PE 管（GB15558.1-2024）序号型号及规格单位数量备注1SD90×8.2米1602SD63×5.8米1403.3 法兰球阀（防火型）序号型号及规格单位数量备注1Q41F-16 DN50个83.4 调压器序号型号及规格单位数量备注1调压箱个44 施工准备、进度计划及施工组织管理4.1 计划施工工期：施工计划从 2014 年 7 月 7 日开工至 2014 年 11 月 15 日竣工。4.2 施工前期准备4.2.1 建立临时设施；4.2.2 施工用电用水安装到位；4.2.3 材料、设备进场并经项目负责人验收合格：4.2.4 施工人员、机具进场：4.3 项目组织机构：张引平为项目经理，徐林河为现场负责人，王钢技术负责人， 尹强为专职安全员，张旗辉质检员，材料员：段连生。4.4 施工人员组成4.4.1 焊工：杨志惠4.4.2 管工：孙召申 4.4.4 PE 焊工：灿中4.5 主要设备序号...
