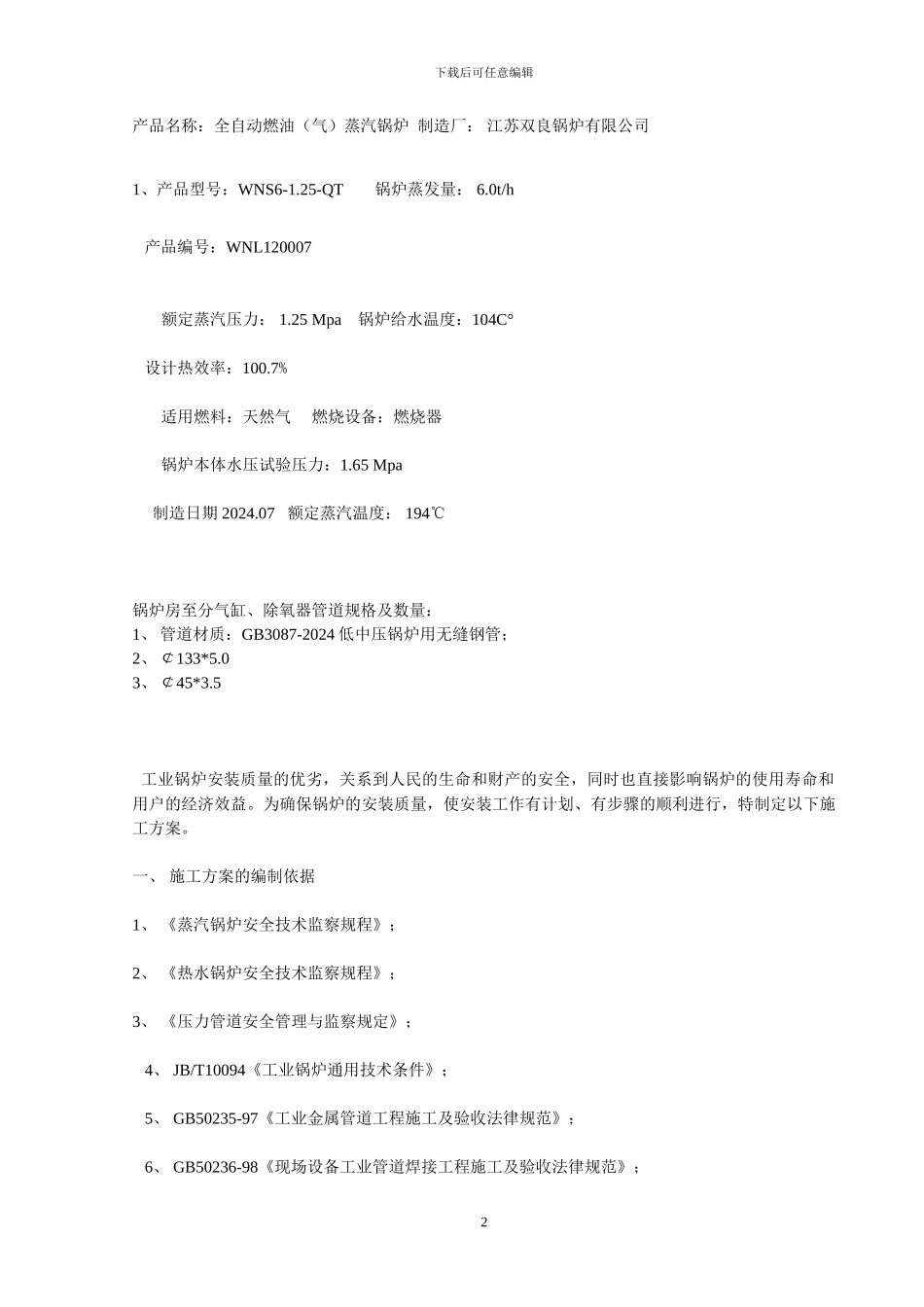

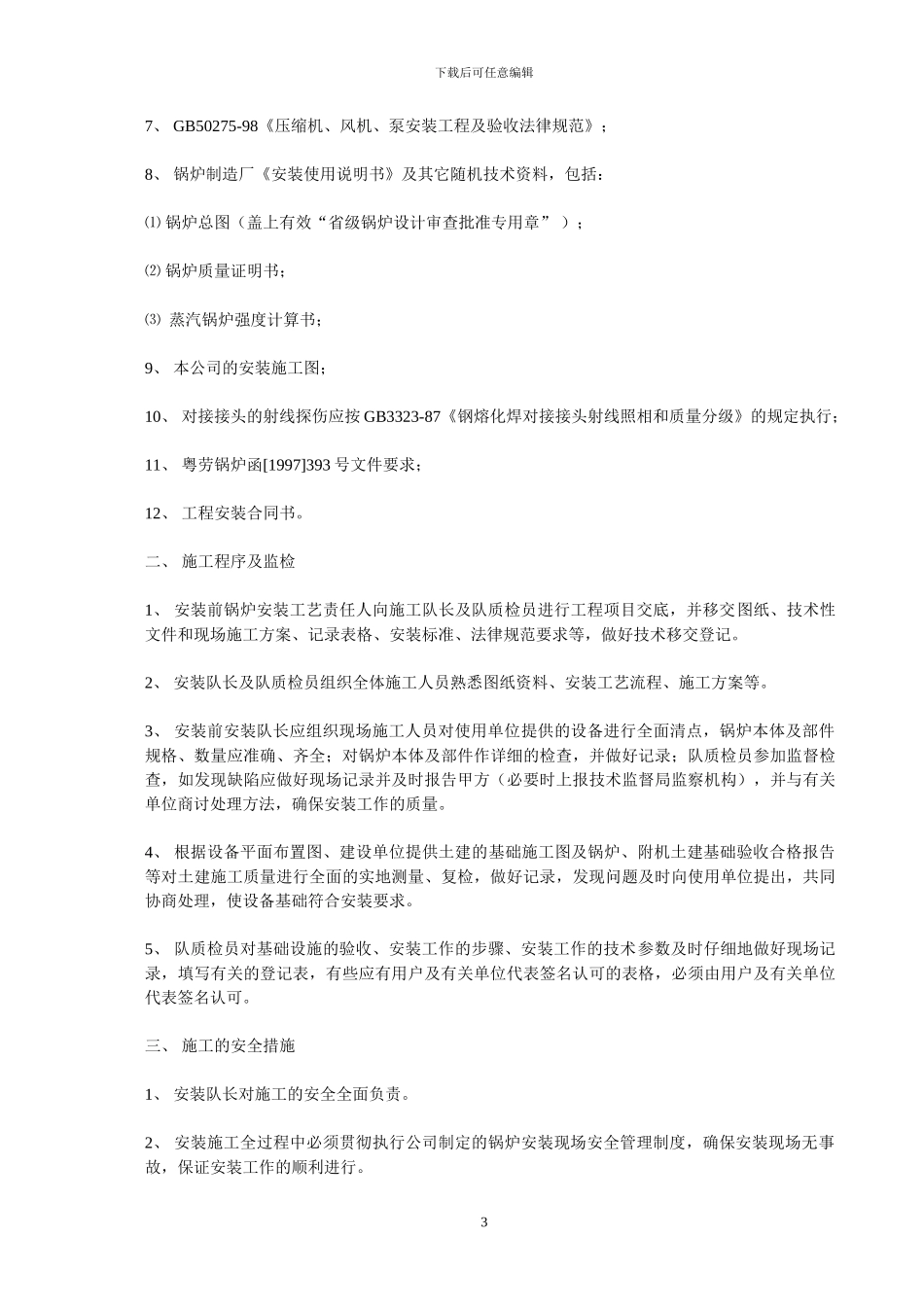

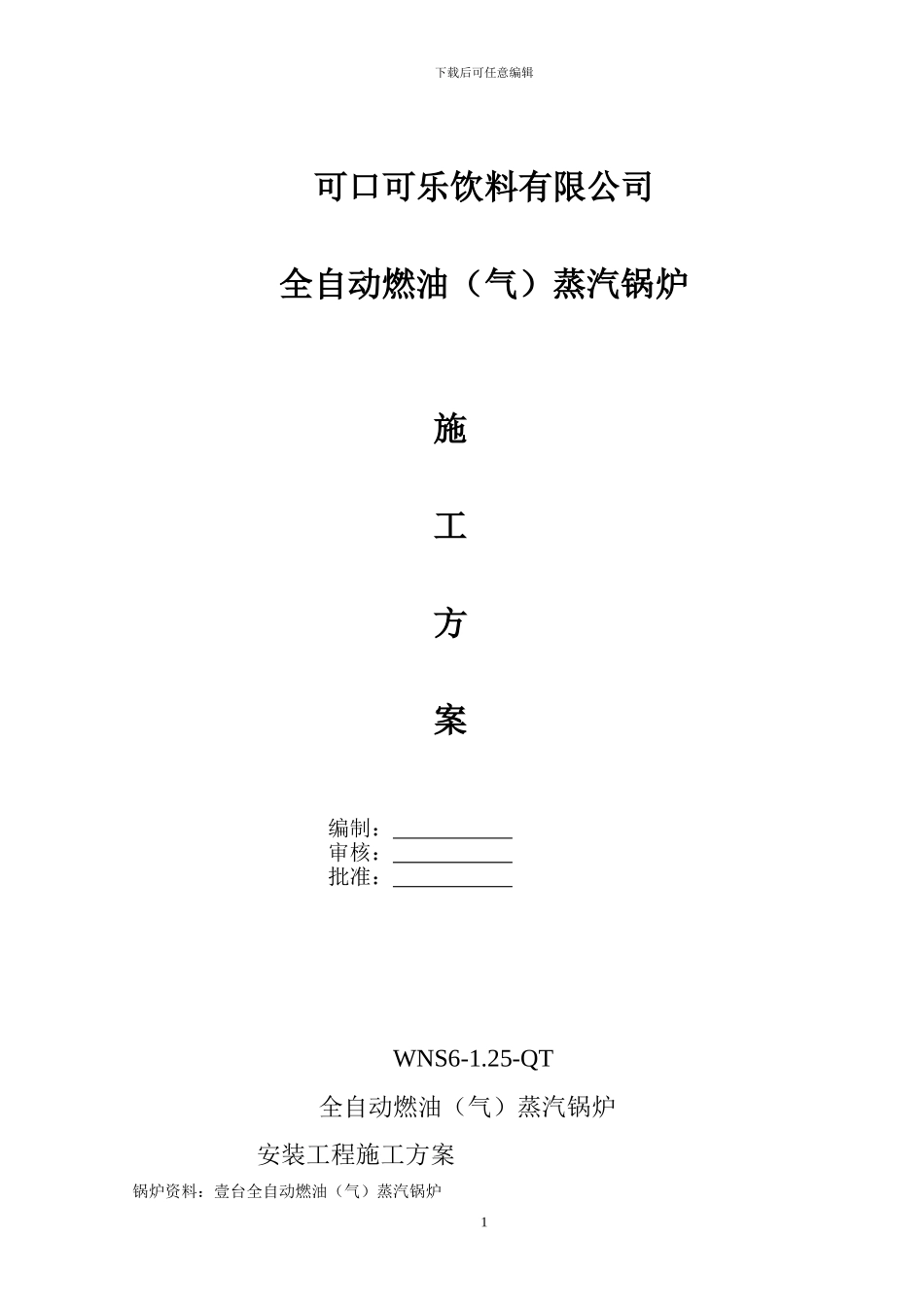

下载后可任意编辑可口可乐饮料有限公司全自动燃油（气）蒸汽锅炉施工方案编制： 审核： 批准： WNS6-1.25-QT全自动燃油（气）蒸汽锅炉 安装工程施工方案锅炉资料：壹台全自动燃油（气）蒸汽锅炉1下载后可任意编辑产品名称：全自动燃油（气）蒸汽锅炉 制造厂： 江苏双良锅炉有限公司1、产品型号：WNS6-1.25-QT 锅炉蒸发量： 6.0t/h 产品编号：WNL120007额定蒸汽压力： 1.25 Mpa 锅炉给水温度：104C° 设计热效率：100.7%适用燃料：天然气 燃烧设备：燃烧器锅炉本体水压试验压力：1.65 Mpa 制造日期 2024.07 额定蒸汽温度： 194℃ 锅炉房至分气缸、除氧器管道规格及数量：1、 管道材质：GB3087-2024 低中压锅炉用无缝钢管；2、 ￠133*5.0 3、 ￠45*3.5 工业锅炉安装质量的优劣，关系到人民的生命和财产的安全，同时也直接影响锅炉的使用寿命和用户的经济效益。为确保锅炉的安装质量，使安装工作有计划、有步骤的顺利进行，特制定以下施工方案。一、 施工方案的编制依据1、 《蒸汽锅炉安全技术监察规程》；2、 《热水锅炉安全技术监察规程》；3、 《压力管道安全管理与监察规定》；4、 JB/T10094《工业锅炉通用技术条件》；5、 GB50235-97《工业金属管道工程施工及验收法律规范》；6、 GB50236-98《现场设备工业管道焊接工程施工及验收法律规范》；2下载后可任意编辑7、 GB50275-98《压缩机、风机、泵安装工程及验收法律规范》；8、 锅炉制造厂《安装使用说明书》及其它随机技术资料，包括：⑴ 锅炉总图（盖上有效“省级锅炉设计审查批准专用章” ）；⑵ 锅炉质量证明书；⑶ 蒸汽锅炉强度计算书；9、 本公司的安装施工图；10、 对接接头的射线探伤应按 GB3323-87《钢熔化焊对接接头射线照相和质量分级》的规定执行；11、 粤劳锅炉函[1997]393 号文件要求；12、 工程安装合同书。二、 施工程序及监检1、 安装前锅炉安装工艺责任人向施工队长及队质检员进行工程项目交底，并移交图纸、技术性文件和现场施工方案、记录表格、安装标准、法律规范要求等，做好技术移交登记。2、 安装队长及队质检员组织全体施工人员熟悉图纸资料、安装工艺流程、施工方案等。3、 安装前安装队长应组织现场施工人员对使用单位提供的设备进行全面清点，锅炉本体及部件规格、数量应准确、齐全；对锅炉本体及部件作详细的检查，并做好记录；队质检员参加监督检查，如发现缺陷应做好现场记录并及时报告甲方（必要时上报技术监...
