王庄隧道锚喷施工Ⅴ作业指导书VIP免费

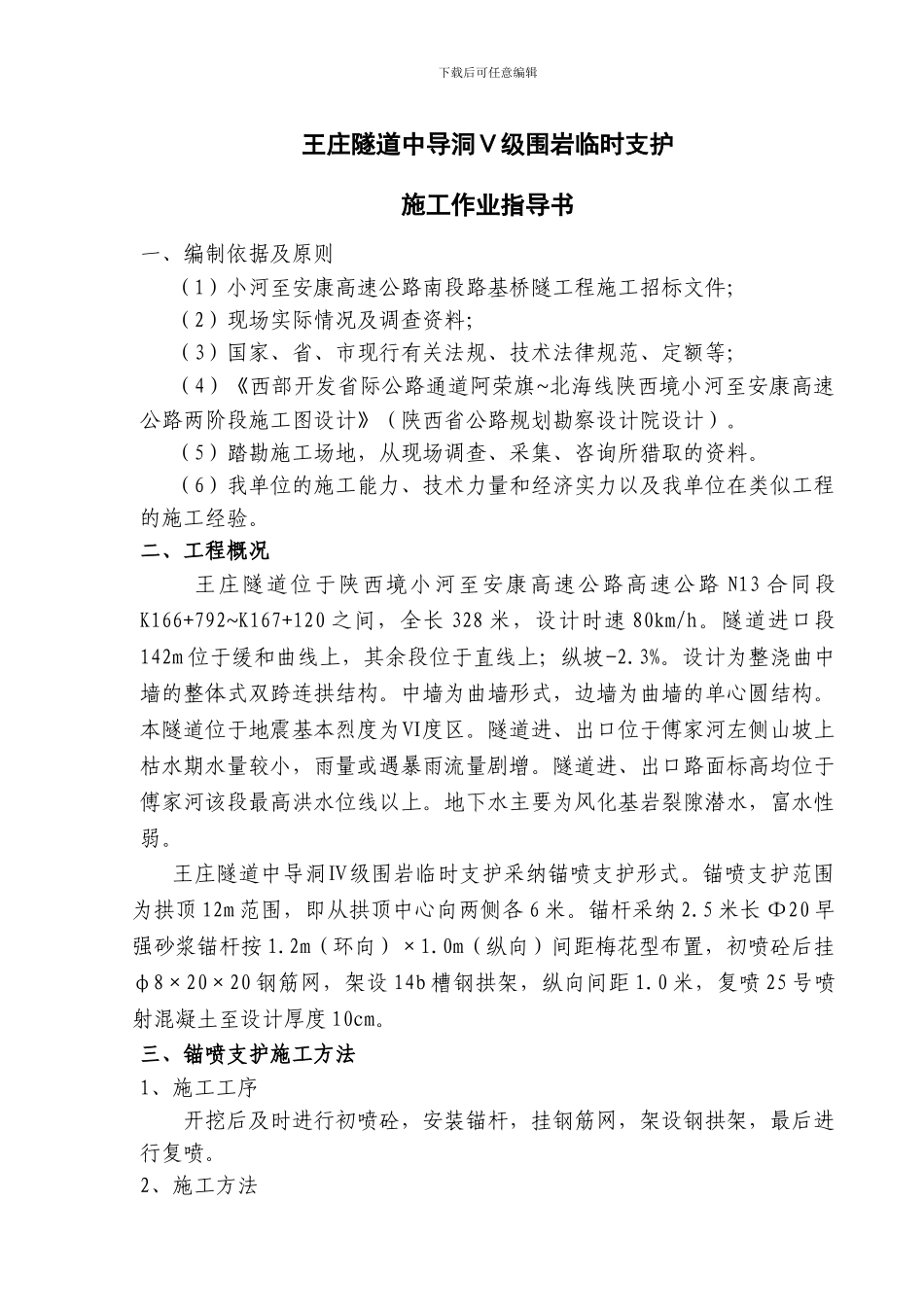

王庄隧道锚喷施工Ⅴ作业指导书_第1页
1/7

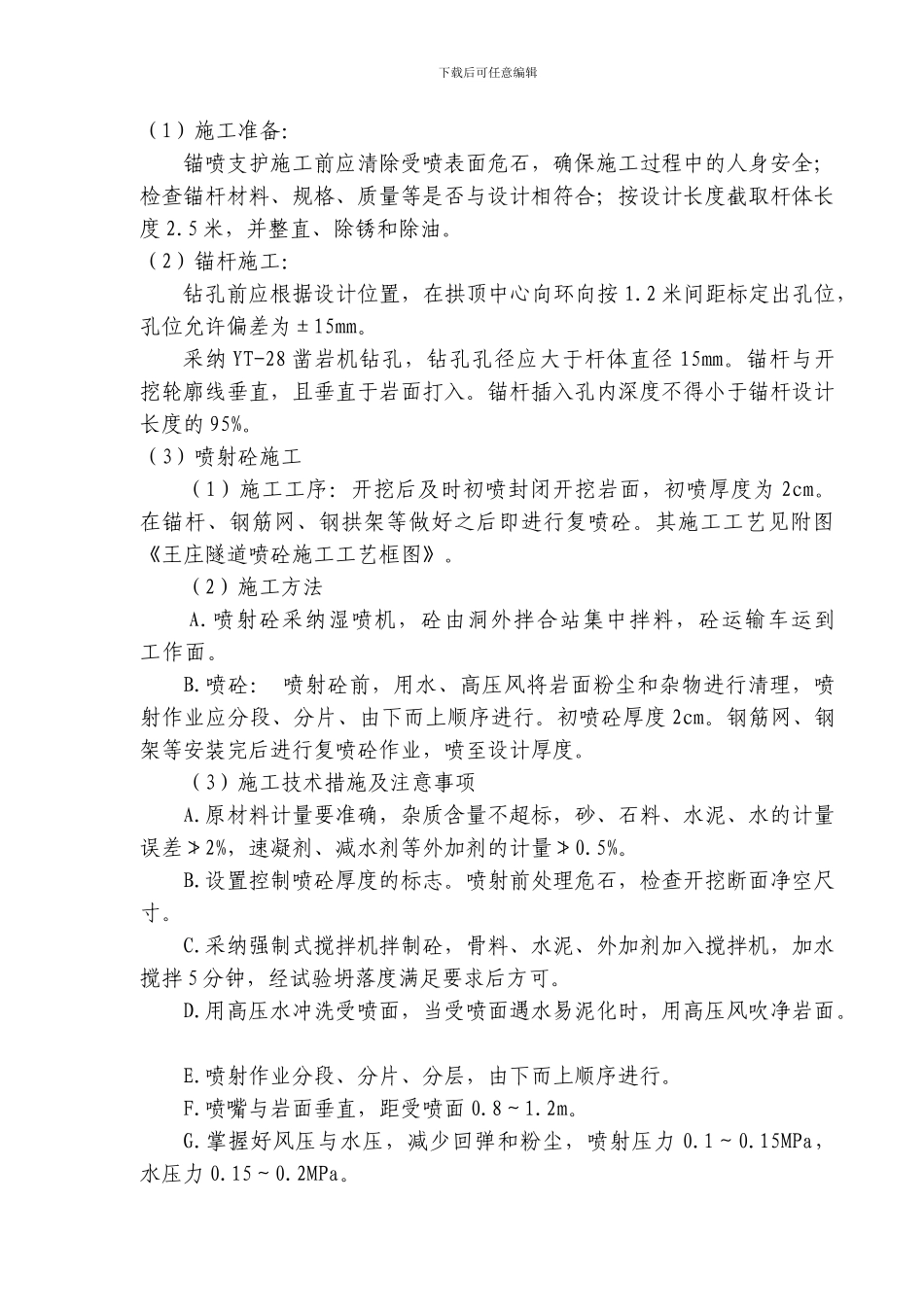

王庄隧道锚喷施工Ⅴ作业指导书_第2页
2/7

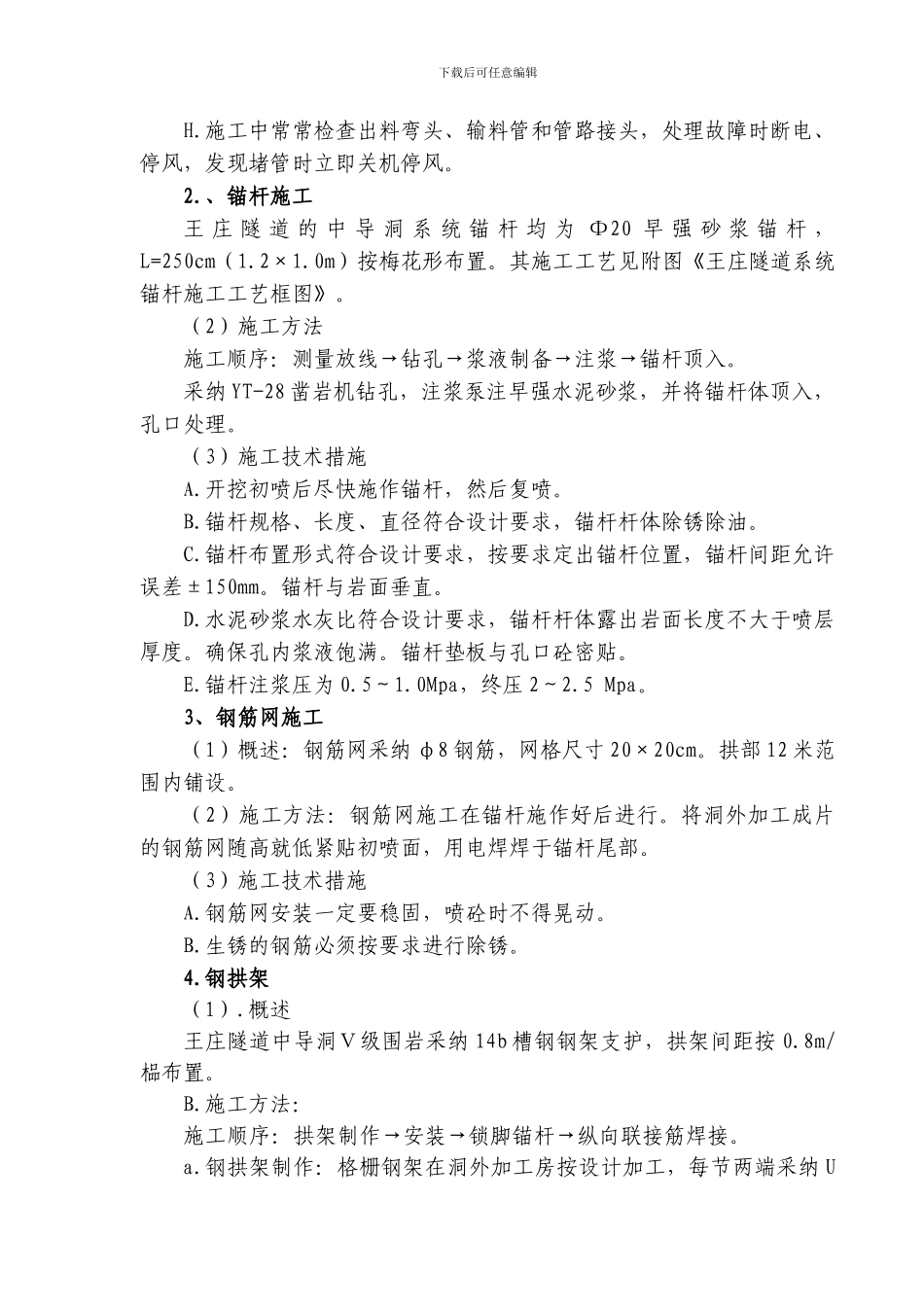

王庄隧道锚喷施工Ⅴ作业指导书_第3页
3/7
下载后可任意编辑王庄隧道中导洞Ⅴ级围岩临时支护施工作业指导书一、编制依据及原则(1)小河至安康高速公路南段路基桥隧工程施工招标文件;(2)现场实际情况及调查资料;(3)国家、省、市现行有关法规、技术法律规范、定额等;(4)《西部开发省际公路通道阿荣旗~北海线陕西境小河至安康高速公路两阶段施工图设计》(陕西省公路规划勘察设计院设计)。(5)踏勘施工场地,从现场调查、采集、咨询所猎取的资料。(6)我单位的施工能力、技术力量和经济实力以及我单位在类似工程的施工经验。二、工程概况 王庄隧道位于陕西境小河至安康高速公路高速公路 N13 合同段K166+792~K167+120 之间,全长 328 米,设计时速 80km/h。隧道进口段142m 位于缓和曲线上,其余段位于直线上;纵坡-2.3%。设计为整浇曲中墙的整体式双跨连拱结构。中墙为曲墙形式,边墙为曲墙的单心圆结构。本隧道位于地震基本烈度为Ⅵ度区。隧道进、出口位于傅家河左侧山坡上枯水期水量较小,雨量或遇暴雨流量剧增。隧道进、出口路面标高均位于傅家河该段最高洪水位线以上。地下水主要为风化基岩裂隙潜水,富水性弱。王庄隧道中导洞Ⅳ级围岩临时支护采纳锚喷支护形式。锚喷支护范围为拱顶 12m 范围,即从拱顶中心向两侧各 6 米。锚杆采纳 2.5 米长 Φ20 早强砂浆锚杆按 1.2m(环向)×1.0m(纵向)间距梅花型布置,初喷砼后挂φ8×20×20 钢筋网,架设 14b 槽钢拱架,纵向间距 1.0 米,复喷 25 号喷射混凝土至设计厚度 10cm。三、锚喷支护施工方法1、施工工序开挖后及时进行初喷砼,安装锚杆,挂钢筋网,架设钢拱架,最后进行复喷。2、施工方法下载后可任意编辑(1)施工准备:锚喷支护施工前应清除受喷表面危石,确保施工过程中的人身安全;检查锚杆材料、规格、质量等是否与设计相符合;按设计长度截取杆体长度 2.5 米,并整直、除锈和除油。(2)锚杆施工:钻孔前应根据设计位置,在拱顶中心向环向按 1.2 米间距标定出孔位,孔位允许偏差为±15mm。采纳 YT-28 凿岩机钻孔,钻孔孔径应大于杆体直径 15mm。锚杆与开挖轮廓线垂直,且垂直于岩面打入。锚杆插入孔内深度不得小于锚杆设计长度的 95%。(3)喷射砼施工(1)施工工序:开挖后及时初喷封闭开挖岩面,初喷厚度为 2cm。在锚杆、钢筋网、钢拱架等做好之后即进行复喷砼。其施工工艺见附图《王庄隧道喷砼施工工艺框图》。(2)施工方法 A.喷射砼采纳湿喷机,砼由洞外拌合站集中拌料,砼运输...
