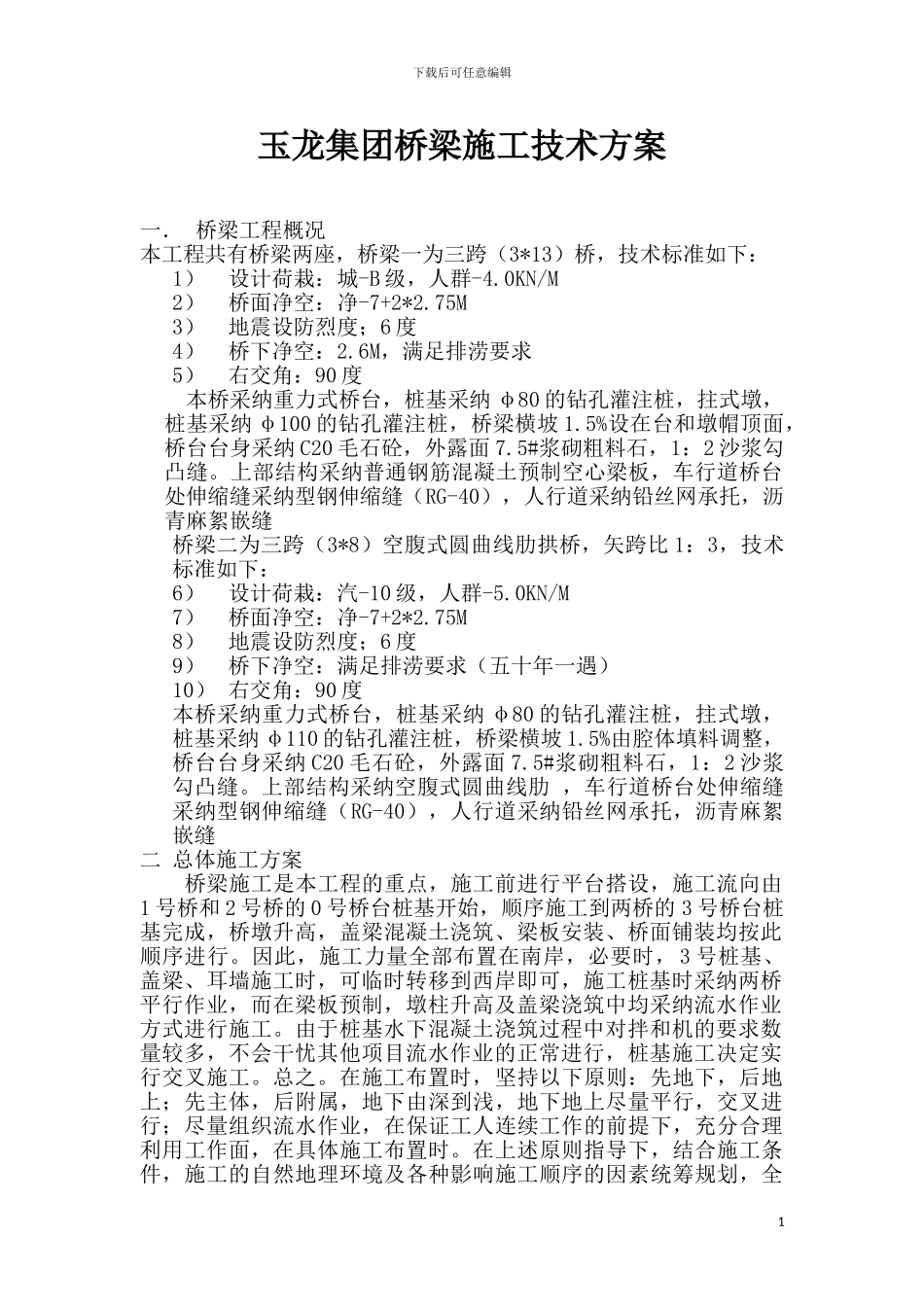

下载后可任意编辑玉龙集团桥梁施工技术方案一． 桥梁工程概况本工程共有桥梁两座，桥梁一为三跨（3*13）桥，技术标准如下：1）设计荷栽：城-B 级，人群-4.0KN/M2）桥面净空：净-7+2*2.75M3）地震设防烈度；6 度4）桥下净空：2.6M，满足排涝要求5）右交角：90 度本桥采纳重力式桥台，桩基采纳 φ80 的钻孔灌注桩，拄式墩，桩基采纳 φ100 的钻孔灌注桩，桥梁横坡 1.5%设在台和墩帽顶面，桥台台身采纳 C20 毛石砼，外露面 7.5#浆砌粗料石，1：2 沙浆勾凸缝。上部结构采纳普通钢筋混凝土预制空心梁板，车行道桥台处伸缩缝采纳型钢伸缩缝（RG-40），人行道采纳铅丝网承托，沥青麻絮嵌缝桥梁二为三跨（3*8）空腹式圆曲线肋拱桥，矢跨比 1：3，技术标准如下：6）设计荷栽：汽-10 级，人群-5.0KN/M7）桥面净空：净-7+2*2.75M8）地震设防烈度；6 度9）桥下净空：满足排涝要求（五十年一遇）10） 右交角：90 度本桥采纳重力式桥台，桩基采纳 φ80 的钻孔灌注桩，拄式墩，桩基采纳 φ110 的钻孔灌注桩，桥梁横坡 1.5%由腔体填料调整，桥台台身采纳 C20 毛石砼，外露面 7.5#浆砌粗料石，1：2 沙浆勾凸缝。上部结构采纳空腹式圆曲线肋 ，车行道桥台处伸缩缝采纳型钢伸缩缝（RG-40），人行道采纳铅丝网承托，沥青麻絮嵌缝二 总体施工方案桥梁施工是本工程的重点，施工前进行平台搭设，施工流向由1 号桥和 2 号桥的 0 号桥台桩基开始，顺序施工到两桥的 3 号桥台桩基完成，桥墩升高，盖梁混凝土浇筑、梁板安装、桥面铺装均按此顺序进行。因此，施工力量全部布置在南岸，必要时，3 号桩基、盖梁、耳墙施工时，可临时转移到西岸即可，施工桩基时采纳两桥平行作业，而在梁板预制，墩柱升高及盖梁浇筑中均采纳流水作业方式进行施工。由于桩基水下混凝土浇筑过程中对拌和机的要求数量较多，不会干忧其他项目流水作业的正常进行，桩基施工决定实行交叉施工。总之。在施工布置时，坚持以下原则：先地下，后地上；先主体，后附属，地下由深到浅，地下地上尽量平行，交叉进行；尽量组织流水作业，在保证工人连续工作的前提下，充分合理利用工作面，在具体施工布置时。在上述原则指导下，结合施工条件，施工的自然地理环境及各种影响施工顺序的因素统筹规划，全1下载后可任意编辑面考虑。三 关键部位的施工方案及技术措施A. 1 号桥施工方案：1) 施工测量方案a.测量成果复核：根据业主提供的已知成果表；到现场对已知点踏勘，并做...
