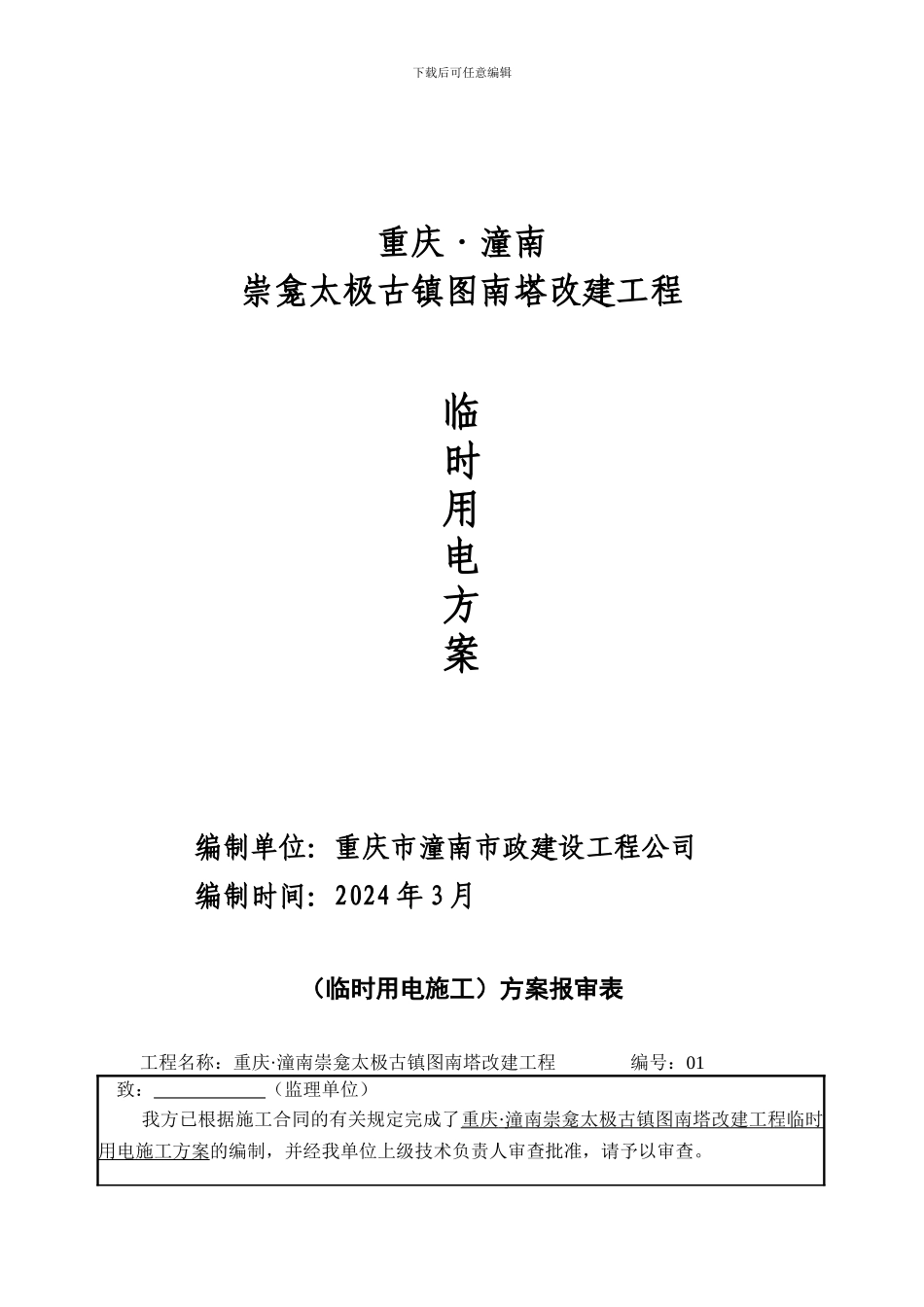

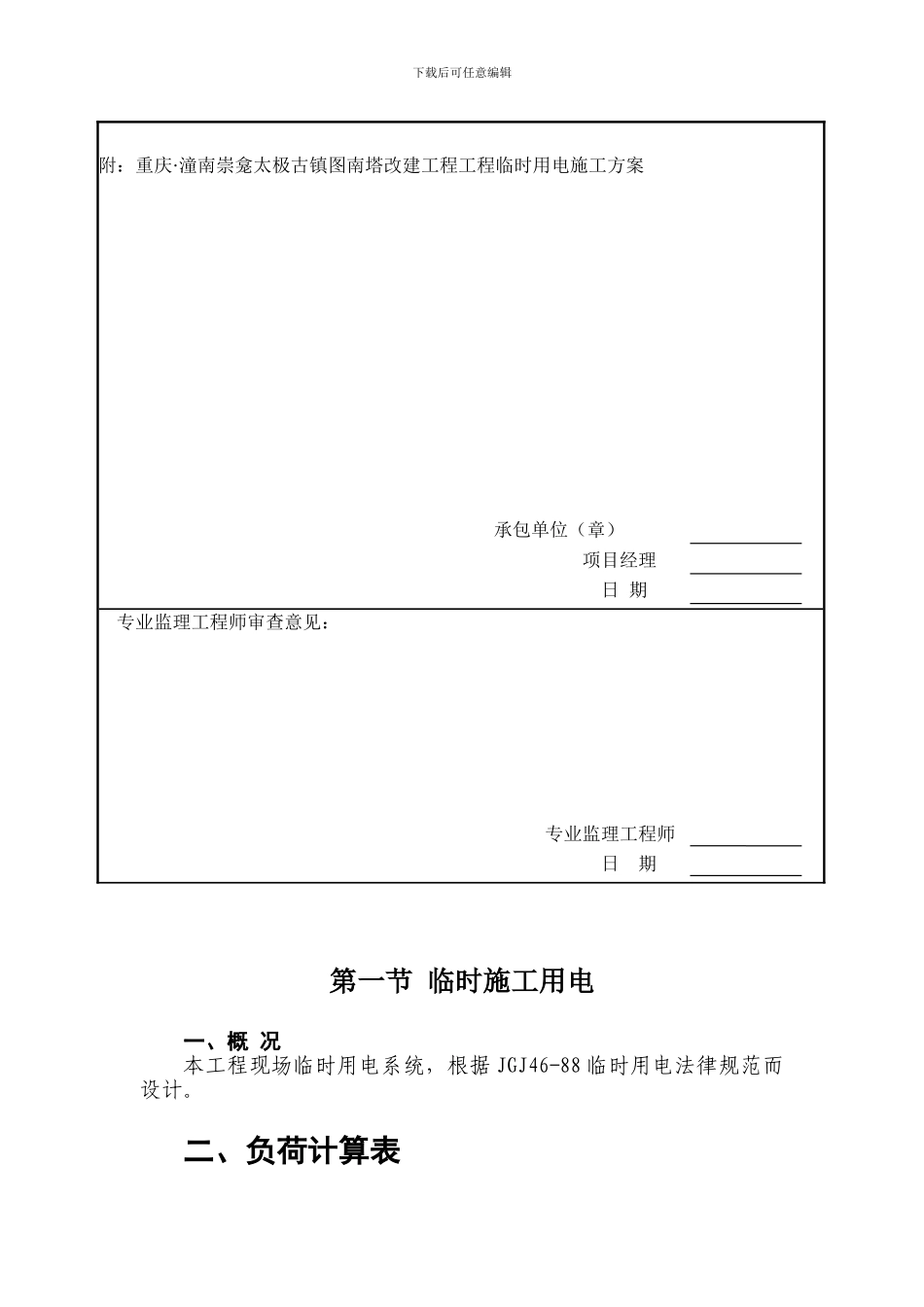

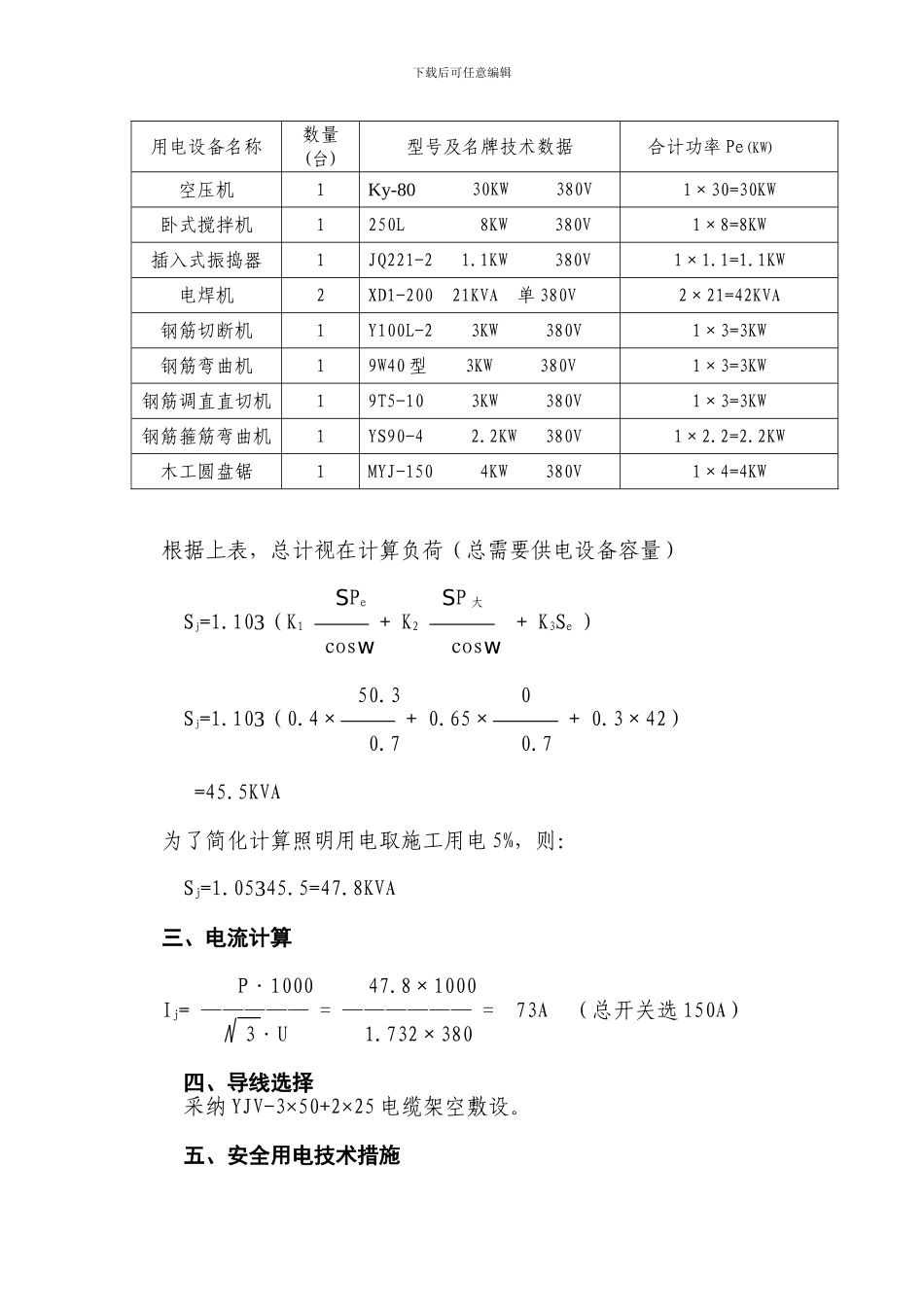

下载后可任意编辑重庆·潼南崇龛太极古镇图南塔改建工程临时用电方案编制单位：重庆市潼南市政建设工程公司编制时间：2024 年 3 月（临时用电施工）方案报审表工程名称：重庆·潼南崇龛太极古镇图南塔改建工程 编号：01致： （监理单位） 我方已根据施工合同的有关规定完成了重庆 · 潼南崇龛太极古镇图南塔改建工程临时 用电施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。下载后可任意编辑 附：重庆·潼南崇龛太极古镇图南塔改建工程工程临时用电施工方案 承包单位（章）项目经理日 期专业监理工程师审查意见：专业监理工程师日 期第一节 临时施工用电一、概 况本工程现场临时用电系统，根据 JGJ46-88 临时用电法律规范而设计。二、负荷计算表下载后可任意编辑用电设备名称数量(台)型号及名牌技术数据合计功率 Pe(KW)空压机1Ky-80 30KW 380V1×30=30KW卧式搅拌机1250L 8KW 380V1×8=8KW插入式振捣器1JQ221-2 1.1KW 380V1×1.1=1.1KW电焊机2XD1-200 21KVA 单 380V 2×21=42KVA钢筋切断机1Y100L-2 3KW 380V1×3=3KW钢筋弯曲机19W40 型 3KW 380V1×3=3KW钢筋调直直切机19T5-10 3KW 380V1×3=3KW钢筋箍筋弯曲机1YS90-4 2.2KW 380V1×2.2=2.2KW木工圆盘锯1MYJ-150 4KW 380V1×4=4KW根据上表，总计视在计算负荷（总需要供电设备容量） SPe SP 大Sj=1.103（K1 + K2 + K3Se ） cosw cosw 50.3 0Sj=1.103（0.4× + 0.65× + 0.3×42） 0.7 0.7 =45.5KVA 为了简化计算照明用电取施工用电 5%，则： Sj=1.05345.5=47.8KVA 三、电流计算 P·1000 47.8×1000 Ij= ————— = —————— = 73A （总开关选 150A） 3·U 1.732×380四、导线选择采纳 YJV-3×50+2×25 电缆架空敷设。五、安全用电技术措施下载后可任意编辑1、施工场地配电必须按 TN-S 系统设置保护接零系统，实行三相五线制，杜绝疏漏。所有接零接地处必须保证可靠的电气连接。保护线 PE 必须采纳绿/黄双色线。严格与相线、工作零线相区别，严禁混用。 2、设置总配电箱，门向外开，配锁，并应符合下列要求：(1)配电箱、开关箱应有防雨措施，安装位置周围不得有杂物，便于操作。(2)由总配电箱引至施工场地各分配电箱电源回路，采纳 BV 铜芯导线架空或套钢管埋地敷设。3、用电设备与开关箱间距不大于 3M，与配电箱间距不大于30M，开关箱漏电保护器的额定漏电动作电流应选用 30mA，额定漏...
