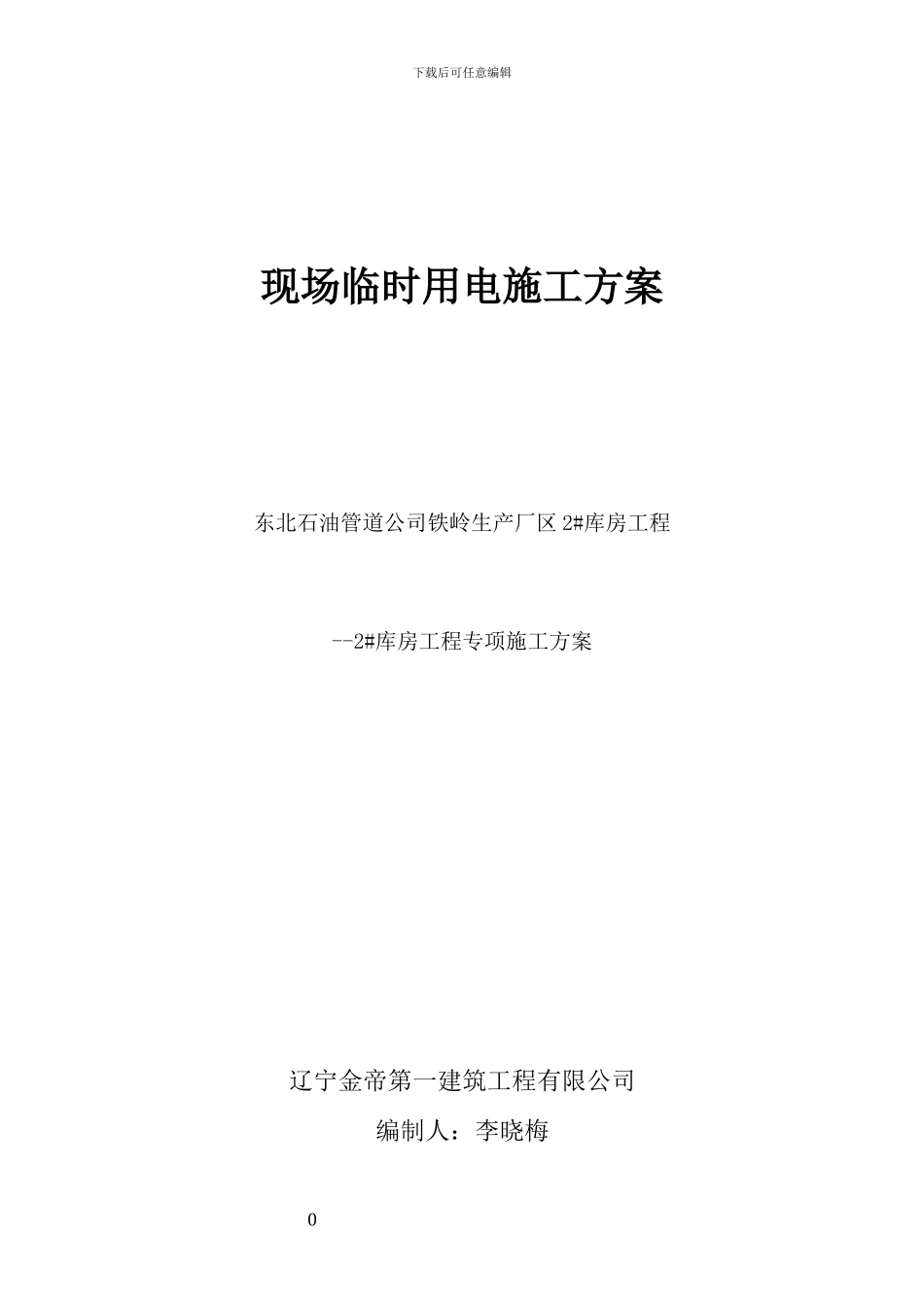

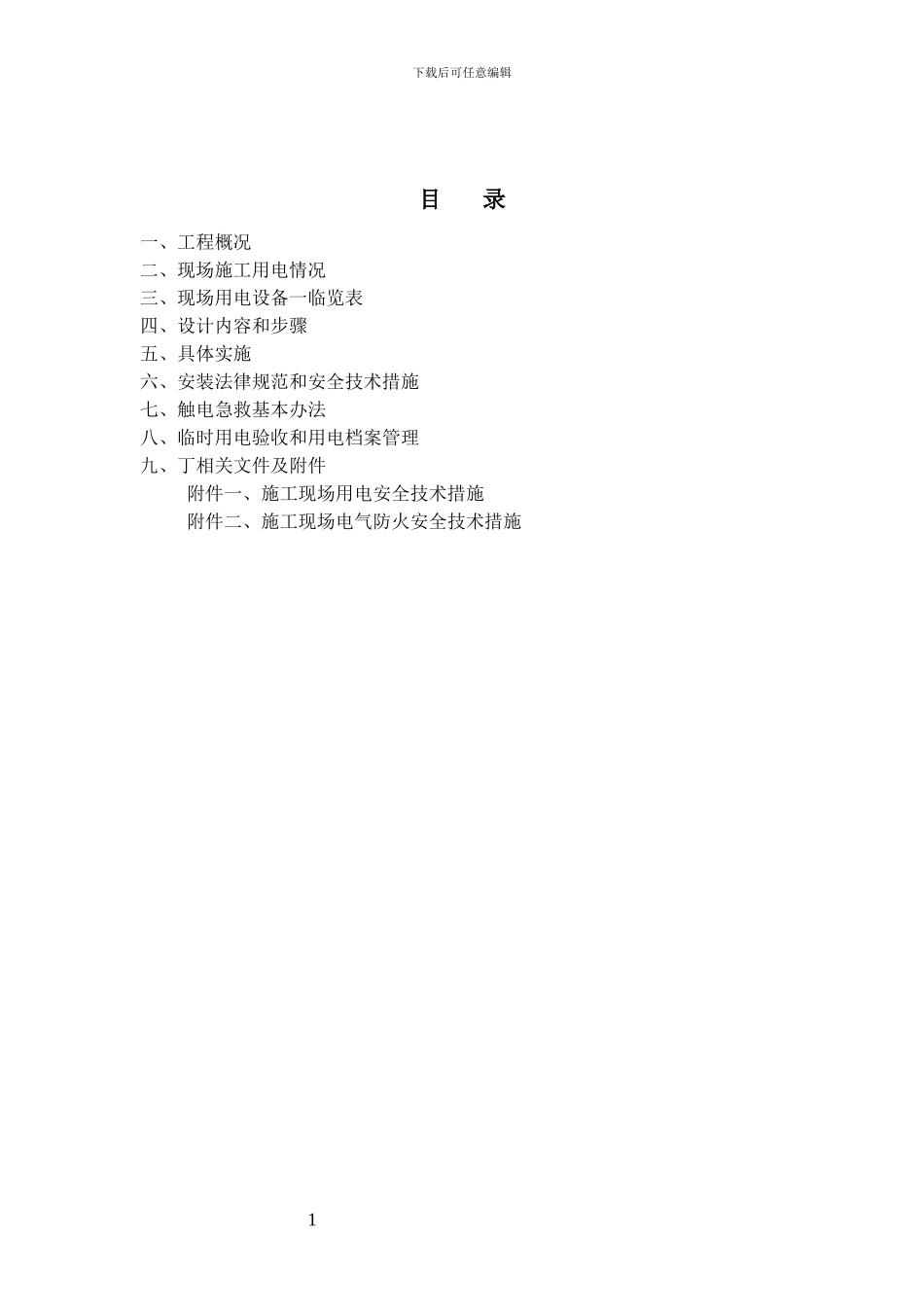

下载后可任意编辑现场临时用电施工方案东北石油管道公司铁岭生产厂区 2#库房工程--2#库房工程专项施工方案辽宁金帝第一建筑工程有限公司编制人：李晓梅 0下载后可任意编辑目 录一、工程概况二、现场施工用电情况三、现场用电设备一临览表四、设计内容和步骤五、具体实施六、安装法律规范和安全技术措施七、触电急救基本办法八、临时用电验收和用电档案管理九、丁相关文件及附件附件一、施工现场用电安全技术措施附件二、施工现场电气防火安全技术措施 1下载后可任意编辑一、工程概况东北石油管道公司铁岭生产厂区 2#库房工程位于铁岭经济开发区官台工业园区，工程建筑面积 5939.59 平方米，辅助用房建筑面积 542.02 平方米。库房主体一层，结构形式为钢结构；辅助用房三层，结构形式为钢筋混凝土排架结构。车间高度为 16 米。二、现场施工用电情况从项目管理方指定的 1#箱变 2#电表引出电源, 到现场设二级配电箱 6 个、再用三级配电箱若干个分别接到相应的设备及用电点上。根据现场情况，需设立以下用电回路：1、车间 A、B、C 施工区用电。2、钢筋加工区用电。3、铁件加工区施工用电。4、现场办公区用电三、现场用电设备一览表序号设备名称安装功率(KW)数量合计功率(KW)备注1搅拌机5.54222 潜水泵2.2511 3打桩机301304混凝土地泵301305太阳灯3.5621 6弯曲机 4416 7电焊机81080 8钢筋对焊机11011109拉直机5.5422 10钢筋切断机339 11木工锯床61.5912手持电动工具1.21012 13振捣棒2612 14办公照明20 2015备用3030 2下载后可任意编辑合计434四、设计内容和步骤1、设计依据和原则1）、根据《施工现场临时用电技术法律规范》JGJ46-2024 规定，本供电系统采纳 TN-S（三相五线制）供电。2）、总配电箱至分配电箱，分配电箱至开关箱的线路采纳电缆， 开关箱至机具、照明采纳架空线路和加保护套管相结合。分三条干线引至分配电箱，再由分配电箱引入开关箱，动力线路和照明线路分开。2、用电负荷计算建筑施工场地临时用电供电，包括动力与照明用电两种，计算用电量，主要从下列因素考虑：1）、全施工场地所用的机械动力设备，其它电气工具及照明用电数量；2）、施工总进度计划中施工高峰阶段同时用电的机械设备最高数量；3）、各种机械设备在工作中需用的情况。总用电量计算： P=1.05~1.1(K1∑P1/cosφ+K2∑P2+ K3∑P3 )P——供电设备总需容量(KVA)P1——电动机额定功率(KW)P2——电焊机额定容量(KVA)P3——照明容量(KW)c...
