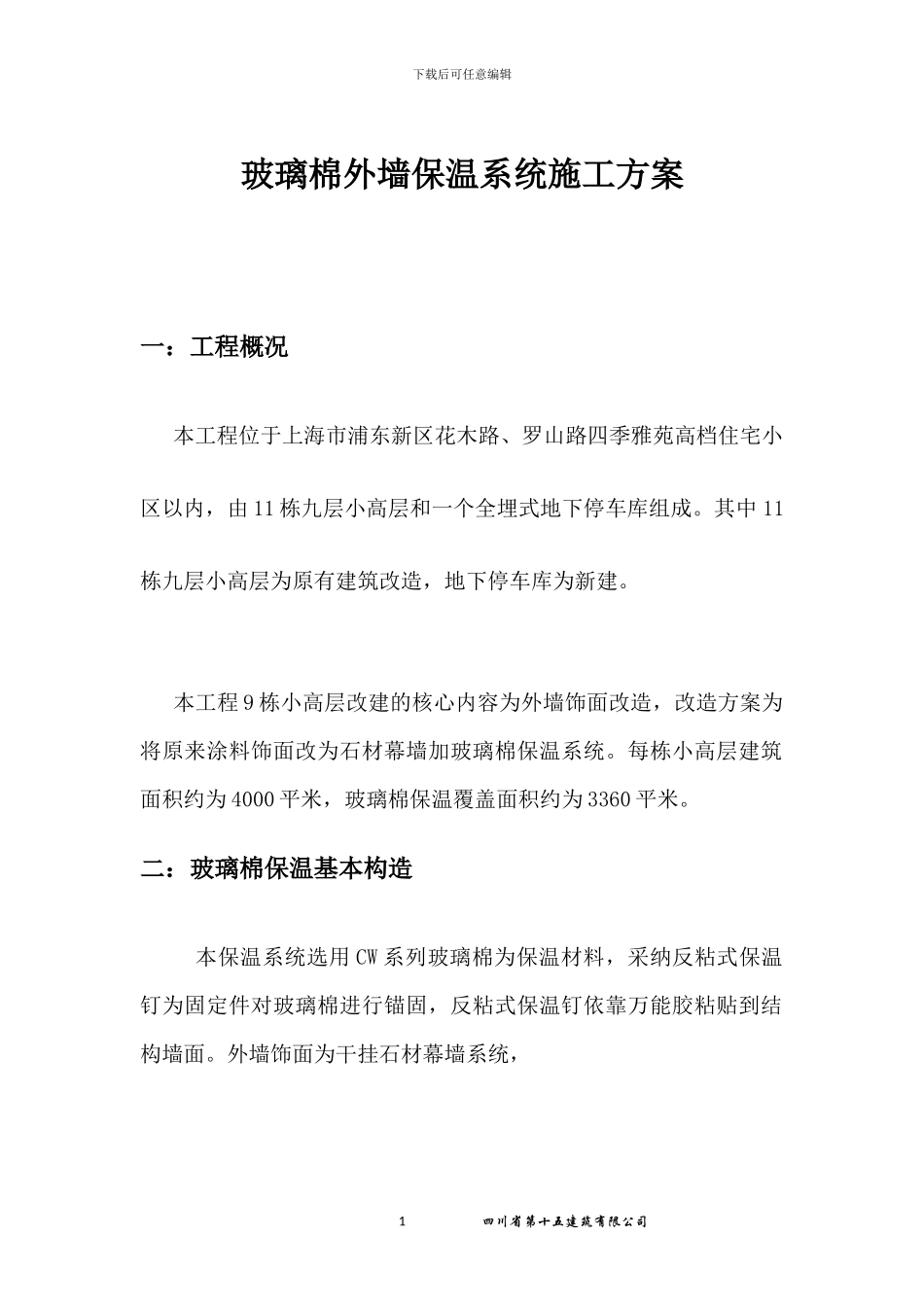

下载后可任意编辑玻璃棉外墙保温系统施工方案一：工程概况 本工程位于上海市浦东新区花木路、罗山路四季雅苑高档住宅小区以内，由 11 栋九层小高层和一个全埋式地下停车库组成。其中 11栋九层小高层为原有建筑改造，地下停车库为新建。 本工程 9 栋小高层改建的核心内容为外墙饰面改造，改造方案为将原来涂料饰面改为石材幕墙加玻璃棉保温系统。每栋小高层建筑面积约为 4000 平米，玻璃棉保温覆盖面积约为 3360 平米。二：玻璃棉保温基本构造 本保温系统选用 CW 系列玻璃棉为保温材料，采纳反粘式保温钉为固定件对玻璃棉进行锚固，反粘式保温钉依靠万能胶粘贴到结构墙面。外墙饰面为干挂石材幕墙系统， 1 四川省第十五建筑有限公司下载后可任意编辑节点如下图示：系统组成：基层剪力墙结构、砖砌填充墙体找平层1:3 水泥砂浆找平层幕墙龙骨8#热镀锌槽钢 2 四川省第十五建筑有限公司下载后可任意编辑保温层欧文斯科宁玻璃棉保温系统固定件反粘式玻璃棉固定件外饰面石材幕墙系统三：玻璃棉的技术参数1、玻璃棉保温材料的基本技术要求项 目指 标容 重32kg/㎥纤维直径≤8.0渣球含量 %≤0.3含水率 %≤1.0质量吸湿率≤3.0%wt(49,95%RH)憎水率≥99.9%导热系数 w/m.k0.033厚 度 mm30宽 度 mm 1200长 度 mm 根据实际需要（成卷）燃烧等级A1 级燃烧热值 MJ/Kg≤2.0质量损失 %≤50炉内温升 ℃≤30 3 四川省第十五建筑有限公司下载后可任意编辑持续火焰时间 s0(无持续燃烧)2、外用固定件：本系统采纳反粘式保温钉固定玻璃棉保温系统。保温钉依靠万能胶黏贴附着与结构墙面上。保温钉布置平面图:保温钉详图: 4 四川省第十五建筑有限公司下载后可任意编辑注：方型底板尺寸为 30*30mm，铁板厚度为 1.5mm 圆弧型盖板直接为 20mm,铁板厚度为 1.5mm 锚钉的直径为 5mm，长度为 50mm四：玻璃棉施工方法1、施工条件1.1 原有墙面涂料进过充分打磨。1.2 施工现场风力不得大于 5 级。1.3 雨天施工时应该实行有效措施，防止雨水淋湿玻璃棉。 2、 主要施工工具 小型磨光机、小型鼓风机、刷子、壁纸刀、2m 靠尺、老虎钳……3、主要施工流程 5 四川省第十五建筑有限公司下载后可任意编辑4、主要施工工艺墙面打磨：使用磨光机对旧有墙面进行打磨，磨到墙面平整、涂料脱落为止。放线：根据现场实际尺测放玻璃棉排版线，对安设固定件的位置做记号。黏贴底板： 使用万能胶水将固定件底板黏贴于墙面之上，万能胶必须完...
