珠海仪表安装施工方案VIP免费

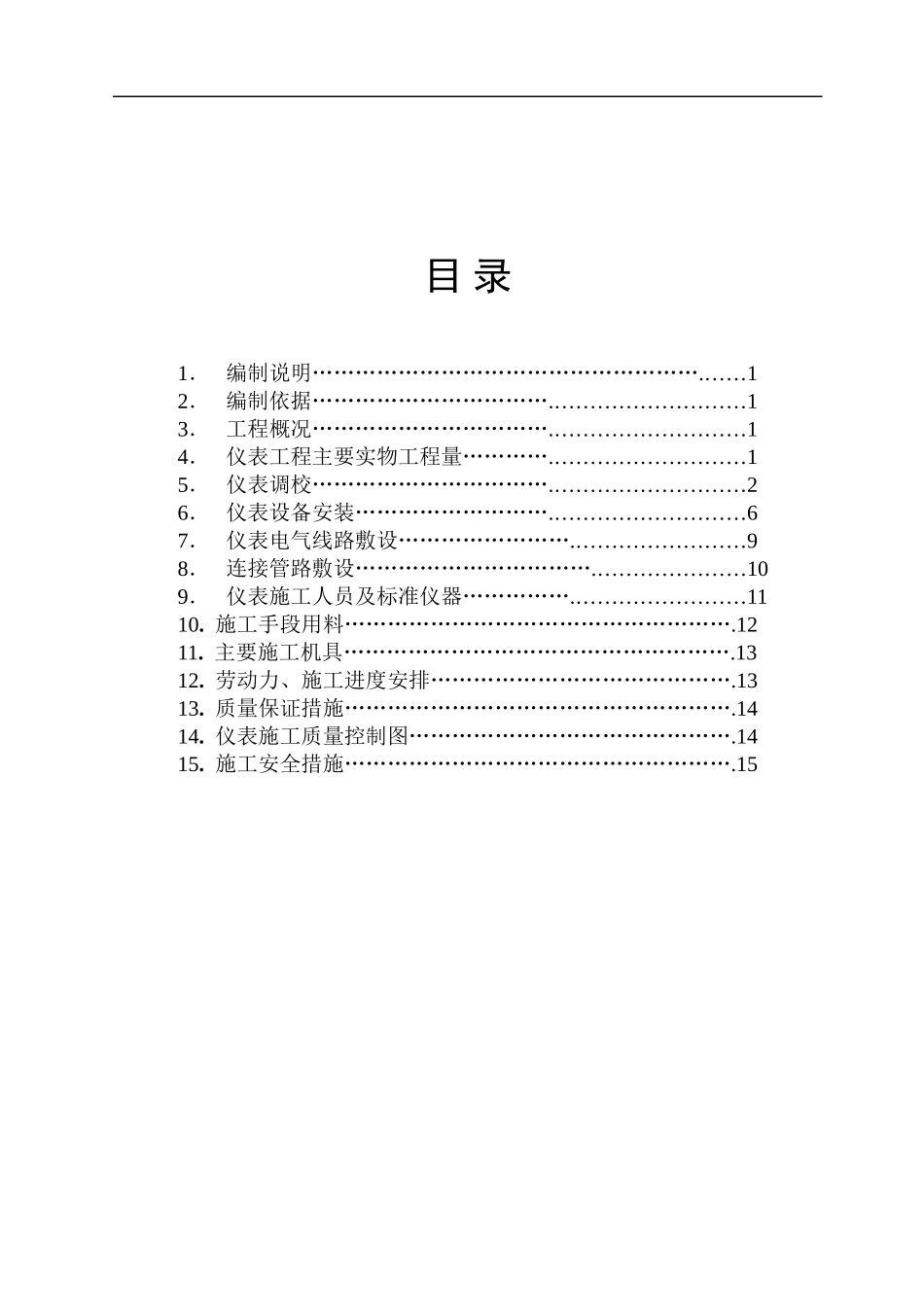

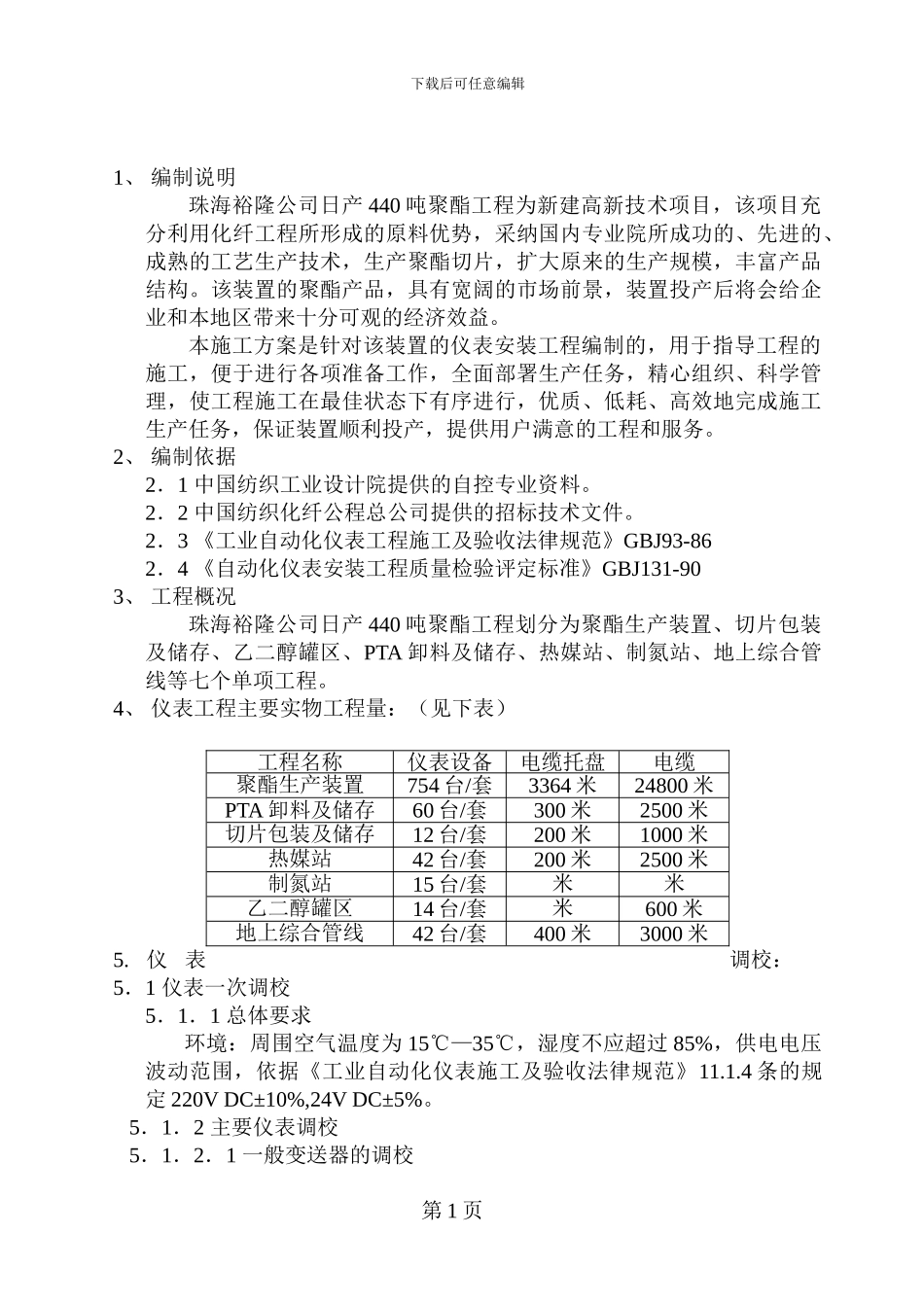

目 录1． 编制说明……………………………………………….……12． 编制依据…………………………….………………………13． 工程概况…………………………….………………………14． 仪表工程主要实物工程量………….………………………15． 仪表调校…………………………….………………………26． 仪表设备安装……………………….………………………67． 仪表电气线路敷设…………………….……………………98． 连接管路敷设…………………………….…………………109． 仪表施工人员及标准仪器…………….……………………1110. 施工手段用料……………………………………………….1211. 主要施工机具……………………………………………….1312. 劳动力、施工进度安排…………………………………….1313. 质量保证措施……………………………………………….1414. 仪表施工质量控制图……………………………………….1415. 施工安全措施……………………………………………….15下载后可任意编辑1、 编制说明珠海裕隆公司日产 440 吨聚酯工程为新建高新技术项目，该项目充分利用化纤工程所形成的原料优势，采纳国内专业院所成功的、先进的、成熟的工艺生产技术，生产聚酯切片，扩大原来的生产规模，丰富产品结构。该装置的聚酯产品，具有宽阔的市场前景，装置投产后将会给企业和本地区带来十分可观的经济效益。本施工方案是针对该装置的仪表安装工程编制的，用于指导工程的施工，便于进行各项准备工作，全面部署生产任务，精心组织、科学管理，使工程施工在最佳状态下有序进行，优质、低耗、高效地完成施工生产任务，保证装置顺利投产，提供用户满意的工程和服务。2、 编制依据2．1 中国纺织工业设计院提供的自控专业资料。2．2 中国纺织化纤公程总公司提供的招标技术文件。2．3 《工业自动化仪表工程施工及验收法律规范》GBJ93-862．4 《自动化仪表安装工程质量检验评定标准》GBJ131-903、 工程概况珠海裕隆公司日产 440 吨聚酯工程划分为聚酯生产装置、切片包装及储存、乙二醇罐区、PTA 卸料及储存、热媒站、制氮站、地上综合管线等七个单项工程。4、 仪表工程主要实物工程量：（见下表）5. 仪 表调校：5．1 仪表一次调校5．1．1 总体要求环境：周围空气温度为 15℃—35℃，湿度不应超过 85%，供电电压波动范围，依据《工业自动化仪表施工及验收法律规范》11.1.4 条的规定 220V DC±10%,24V DC±5...
