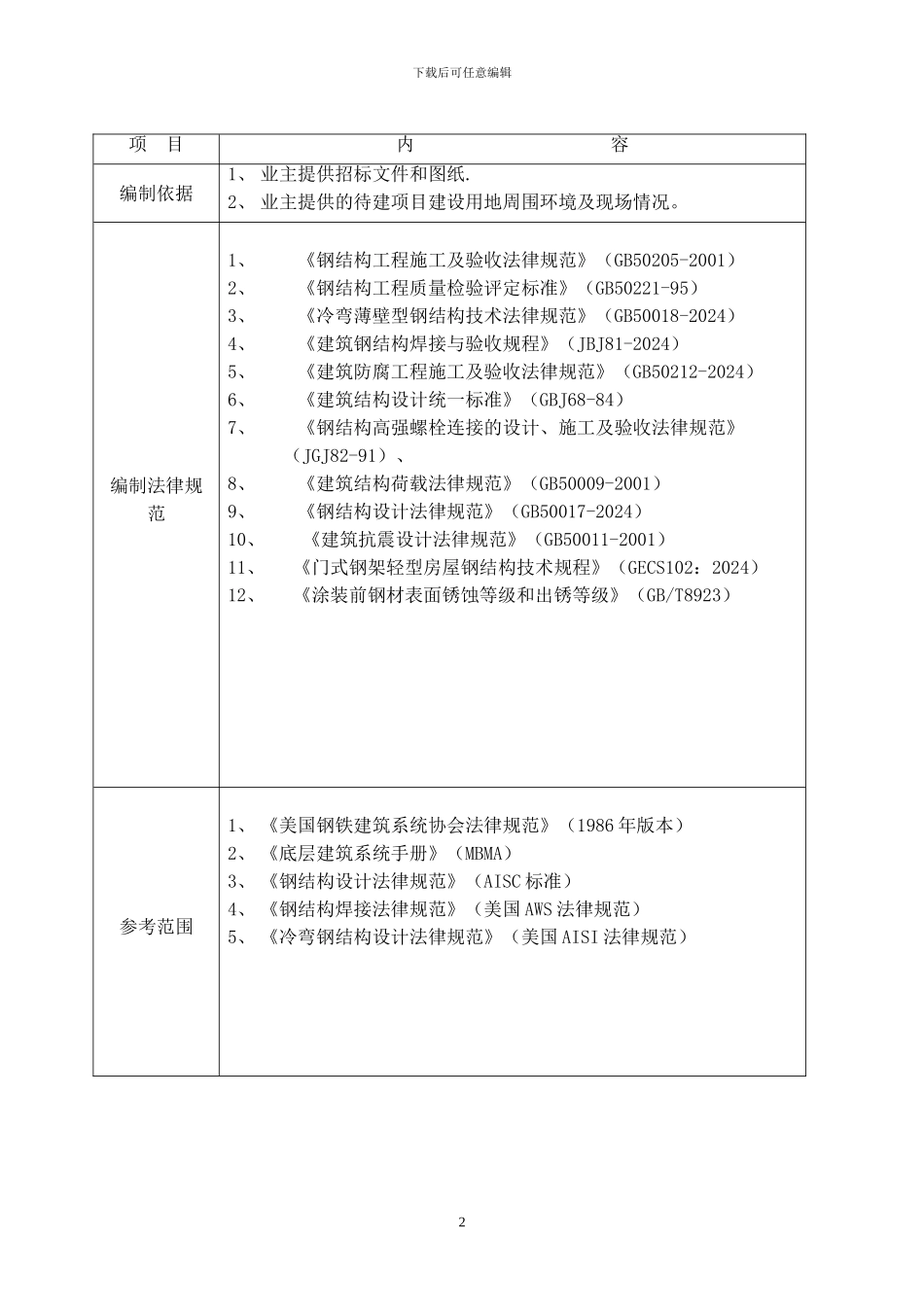

连廊钢结构施工方案 中冶建工有限公司编制瑞能 3000 吨/年多晶硅项目（E07037）多晶硅装置\硅运输栈桥钢结构施工方案 审批： 刘 晓 亮 审核： 赵 福 喜 编制： 赵 福 喜 2024 年 10 月 15 日 下载后可任意编辑(一) 编 制 依 据1下载后可任意编辑项 目内 容编制依据1、 业主提供招标文件和图纸.2、 业主提供的待建项目建设用地周围环境及现场情况。编制法律规范1、 《钢结构工程施工及验收法律规范》（GB50205-2001）2、 《钢结构工程质量检验评定标准》（GB50221-95）3、 《冷弯薄壁型钢结构技术法律规范》（GB50018-2024）4、 《建筑钢结构焊接与验收规程》（JBJ81-2024）5、 《建筑防腐工程施工及验收法律规范》（GB50212-2024）6、 《建筑结构设计统一标准》（GBJ68-84）7、 《钢结构高强螺栓连接的设计、施工及验收法律规范》（JGJ82-91）、8、 《建筑结构荷载法律规范》（GB50009-2001）9、 《钢结构设计法律规范》（GB50017-2024）10、 《建筑抗震设计法律规范》（GB50011-2001）11、《门式钢架轻型房屋钢结构技术规程》（GECS102：2024）12、《涂装前钢材表面锈蚀等级和出锈等级》（GB/T8923）参考范围1、 《美国钢铁建筑系统协会法律规范》（1986 年版本）2、 《底层建筑系统手册》（MBMA）3、 《钢结构设计法律规范》（AISC 标准）4、 《钢结构焊接法律规范》（美国 AWS 法律规范）5、 《冷弯钢结构设计法律规范》（美国 AISI 法律规范）2下载后可任意编辑(二) 工 程 概 况项 目内 容工程名称四川瑞能 3000 吨/年多晶硅项目（E07037）多晶硅装置\硅运输栈桥工程规模总长 430 米建设地点四川、眉山质量目标合格结构形式轻钢结构建筑物描述总长 430 米，高度 10.4 米，上下两层。采纳材料1、 主钢架：采纳 Q235-B 钢材，其力学性能及碳、硫、磷、锰、硅含量的合格保证必须符合国家标准《碳素结构钢》（GB/T700）及《低合金高强度钢》（GB/T1591），其强度比实测值不得小于 1.2，伸长率大于 20%，有良好的可焊性，明显的屈服台阶及合格的冲击韧性。2、焊接材料的选用： 焊条采纳 E43XX 系列3、 高强度螺栓的选用采纳 10.9 级摩擦型大六角头高强度螺栓连接，其制作符合国家标准《钢结构高强度大六角头、大六角螺母、垫圈技术条件》（ GB/T1228-GB/T1231）4. 普通螺栓选用 采纳国家标准《碳素结构钢》中规定的 Q235-A 级钢制成的 C 级螺栓，性能等级为 4...
