理县三岔沟梯级电站110kV送出工程铁塔组立施工作业指导书VIP免费

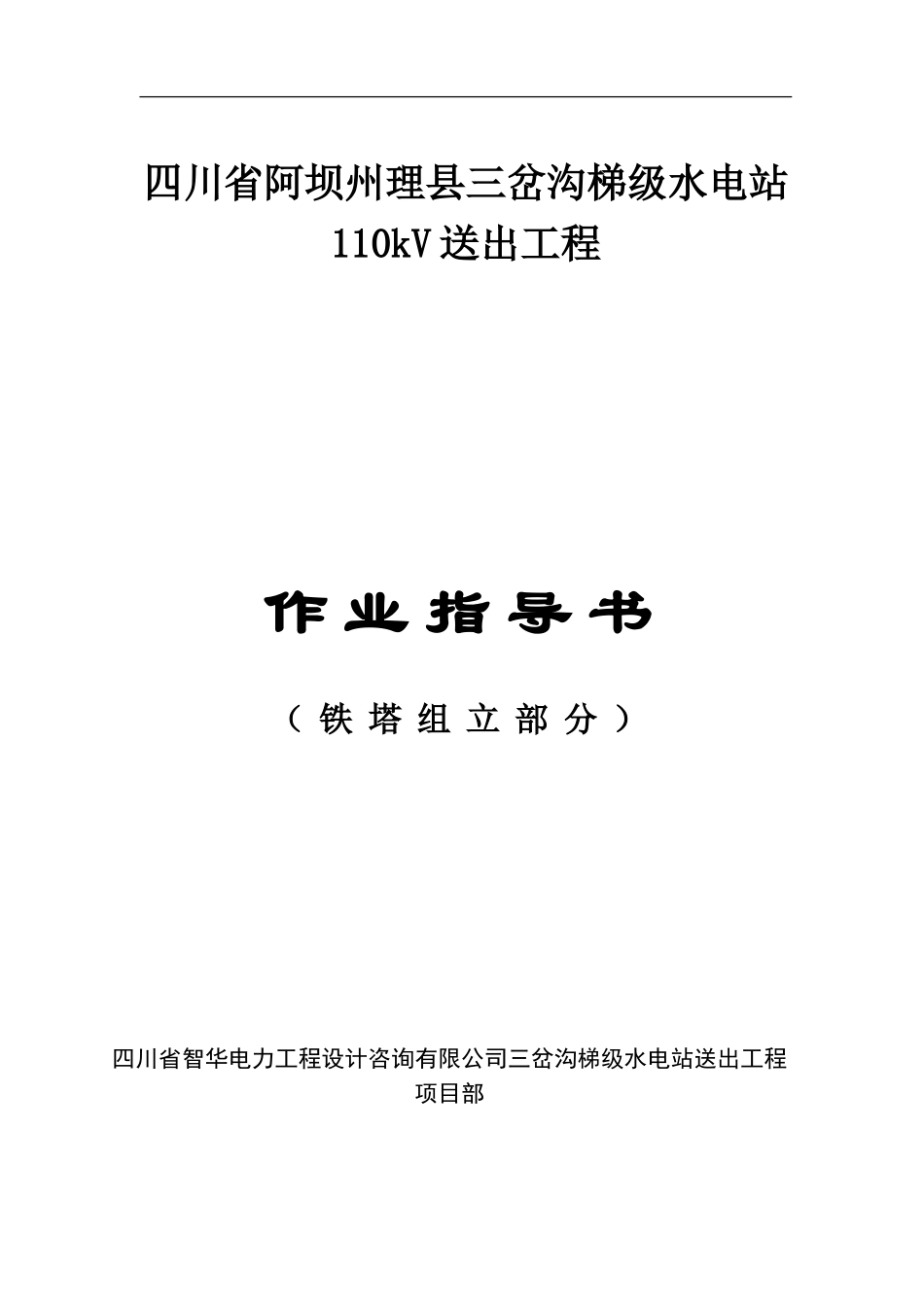

理县三岔沟梯级电站110kV送出工程铁塔组立施工作业指导书_第1页
1/33

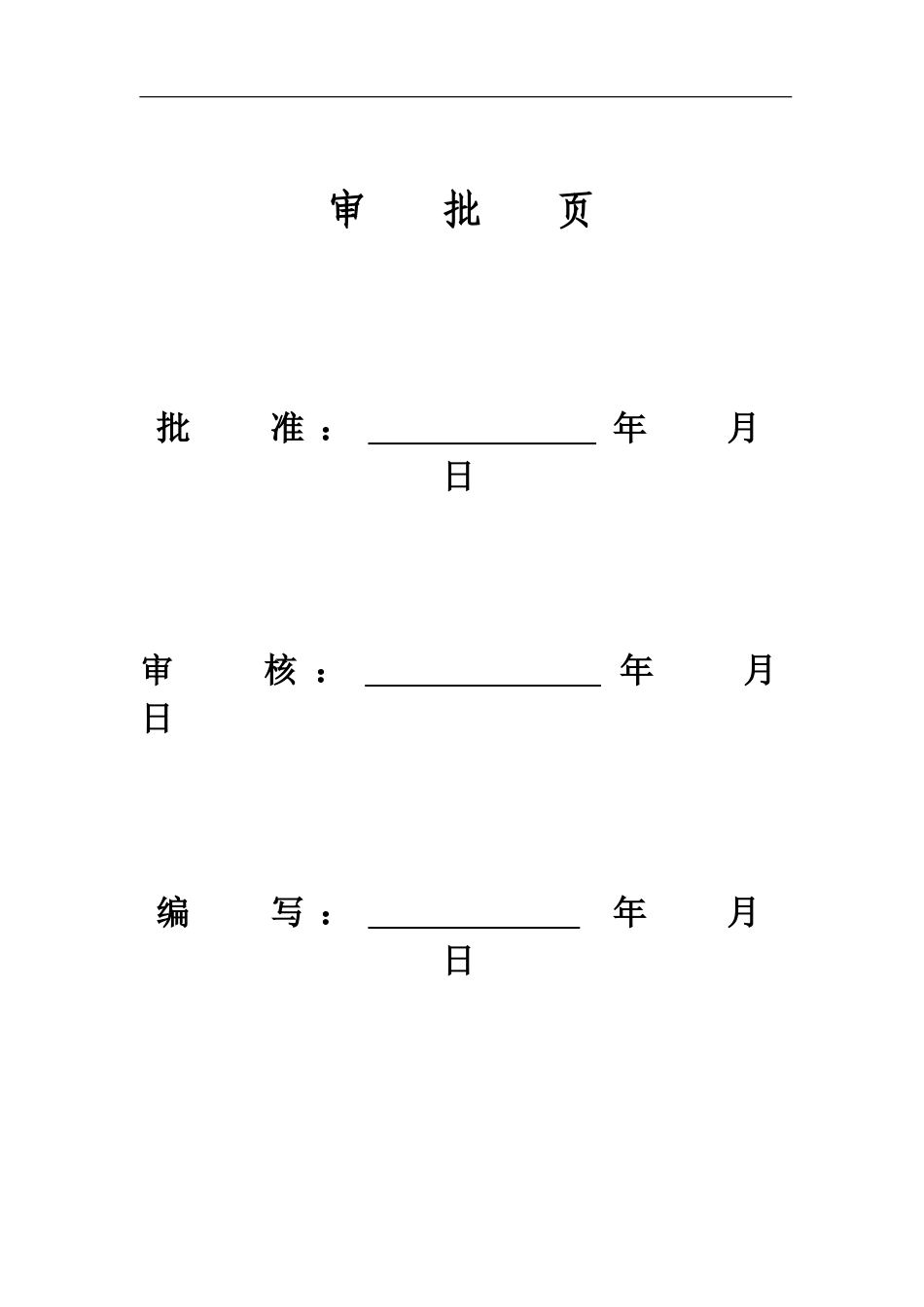

理县三岔沟梯级电站110kV送出工程铁塔组立施工作业指导书_第2页
2/33

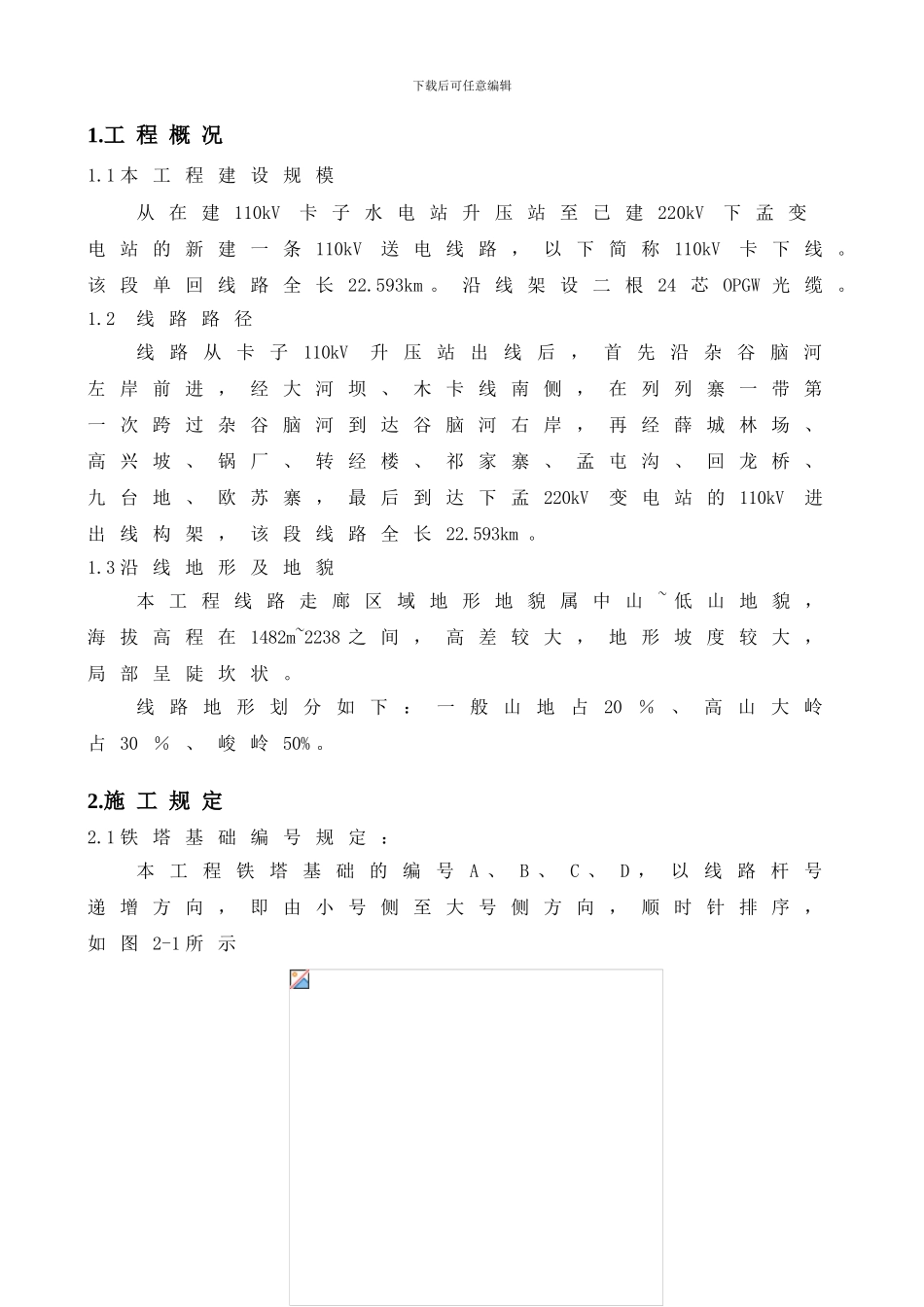

理县三岔沟梯级电站110kV送出工程铁塔组立施工作业指导书_第3页
3/33
四川省阿坝州理县三岔沟梯级水电站110kV 送出工程作 业 指 导 书( 铁 塔 组 立 部 分 )四川省智华电力工程设计咨询有限公司三岔沟梯级水电站送出工程项目部 审 批 页批 准 : 年 月 日审 核 : 年 月 日编 写 : 年 月 日下载后可任意编辑1.工 程 概 况1.1 本 工 程 建 设 规 模从 在 建 110kV 卡 子 水 电 站 升 压 站 至 已 建 220kV 下 孟 变电 站 的 新 建 一 条 110kV 送 电 线 路 , 以 下 简 称 110kV 卡 下 线 。该 段 单 回 线 路 全 长 22.593km 。 沿 线 架 设 二 根 24 芯 OPGW 光 缆 。1.2 线 路 路 径线 路 从 卡 子110kV 升 压 站 出 线 后 , 首 先 沿 杂 谷 脑 河左 岸 前 进 , 经 大 河 坝 、 木 卡 线 南 侧 , 在 列 列 寨 一 带 第一 次 跨 过 杂 谷 脑 河 到 达 谷 脑 河 右 岸 , 再 经 薛 城 林 场 、高 兴 坡 、 锅 厂 、 转 经 楼 、 祁 家 寨 、 孟 屯 沟 、 回 龙 桥 、九 台 地 、 欧 苏 寨 , 最 后 到 达 下 孟 220kV 变 电 站 的 110kV 进出 线 构 架 , 该 段 线 路 全 长 22.593km 。1.3 沿 线 地 形 及 地 貌本 工 程 线 路 走 廊 区 域 地 形 地 貌 属 中 山 ~ 低 山 地 貌 ,海 拔 高 程 在 1482m~2238 之 间 , 高 差 较 大 , 地 形 坡 度 较 大 ,局 部 呈 陡 坎 状 。线 路 地 形 划 分 如 下 : 一 般 山 地 占20% 、 高 山 大 岭占 30 % 、 峻 岭 50% 。2.施 工 规 定2.1 铁 塔 基 础 编 号 规 定 :本 工 程 铁 塔 基 础 的 编 号A 、 B 、 C 、 D , 以 线 路 杆 号递 增 方 向 , 即 由 小 号 侧 至 大 号 侧 方 向 , 顺 时 针 排 序 ,如 图 2-1 所 示下载后可任意编辑2.2 脚 钉 安 装 规 定 :脚 钉 安 装 应 符 合 设 计 和 法 律 规 范 要 求 , 脚 钉 弯 钩一 律 朝 上 且 在 同 一 直 线 上 , 即 在 安 装 角 钢 的 准 线 上 。各 型 铁 塔 具 体 安 装 要 求 如 下 :1) 单 回 路 直 线 塔 的 脚 钉 安 装 在 D 腿 上...
