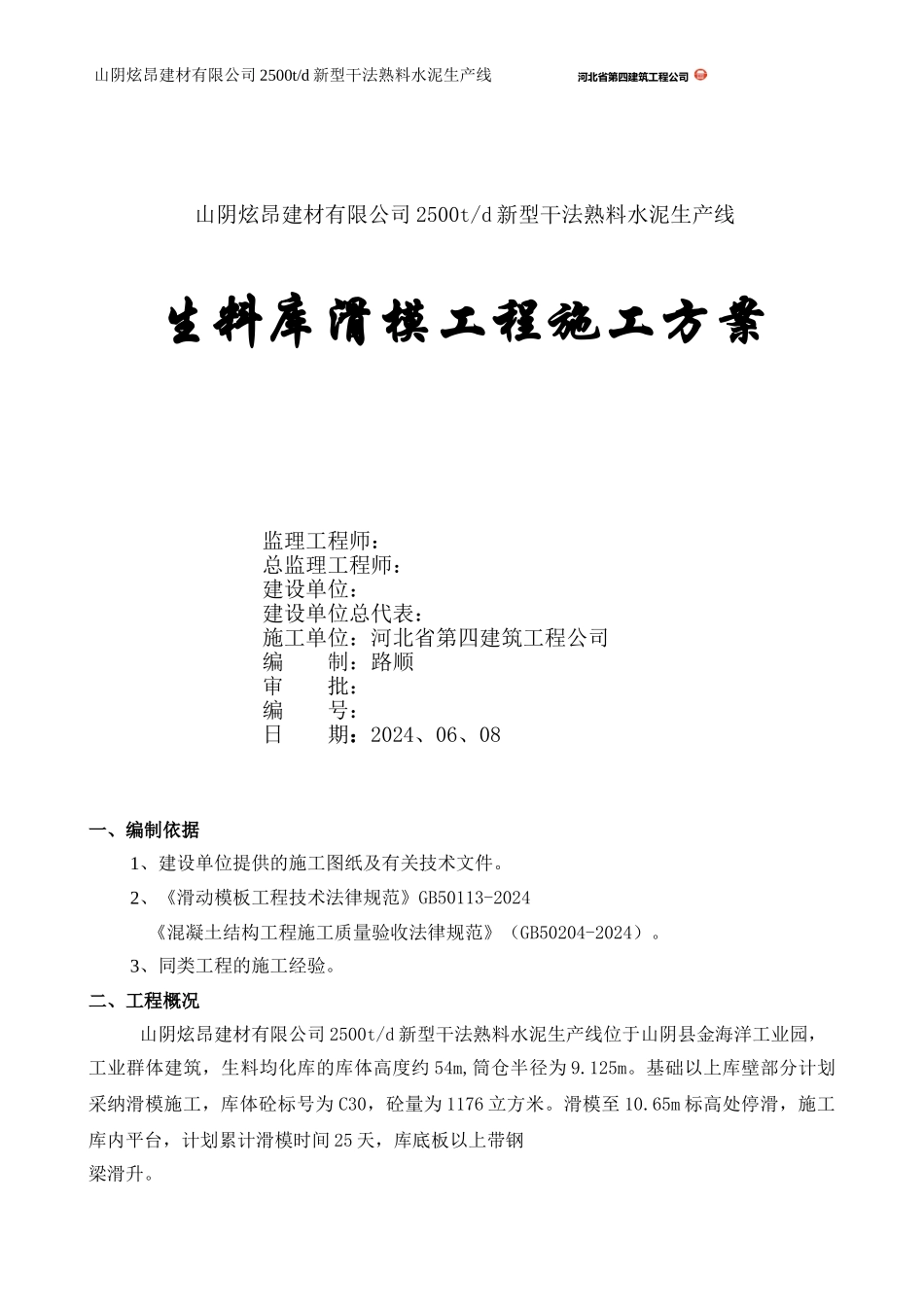

山阴炫昂建材有限公司 2500t/d 新型干法熟料水泥生产线 河北省第四建筑工程公司 山阴炫昂建材有限公司 2500t/d 新型干法熟料水泥生产线生料库滑模工程施工方案 监理工程师：总监理工程师：建设单位：建设单位总代表：施工单位：河北省第四建筑工程公司编 制：路顺审 批：编 号：日 期：2024、06、08一、编制依据1、建设单位提供的施工图纸及有关技术文件。2、《滑动模板工程技术法律规范》GB50113-2024《混凝土结构工程施工质量验收法律规范》（GB50204-2024）。3、同类工程的施工经验。二、工程概况山阴炫昂建材有限公司 2500t/d 新型干法熟料水泥生产线位于山阴县金海洋工业园，工业群体建筑，生料均化库的库体高度约 54m,筒仓半径为 9.125m。基础以上库壁部分计划采纳滑模施工，库体砼标号为 C30，砼量为 1176 立方米。滑模至 10.65m 标高处停滑，施工库内平台，计划累计滑模时间 25 天，库底板以上带钢梁滑升。下载后可任意编辑三、质量目标本工程的滑模施工质量要求达到合格，外观质量优良，其主控项目、一般项目要达到现行国家质量检验评定标准的规定，保证工程的整体性，砼质量标准满足〈〈混凝土结构工程质量验收法律规范〉〉的规定。四、施工方法1、滑模技术设计1）模板安装：根据工程的特点，滑升面由基础环梁顶面开始起滑，这样在施工过程中可一次完成整体筒体部分的施工，可最大限度的缩短工期，降低施工成本。提升架的形式采纳“门”字形，立柱［14，横梁采纳双排［12，立柱与横梁采纳焊接。根据工程特点提升架布局间距为 1200mm，围圈采纳［8 接头对焊，横板采纳标准钢模板以2024 为主，配少量 1012、1512，模板采纳 U 形卡连接，与围圈用铁丝捆绑后调整到适合法律规范的倾斜度。2）操作平台系统：该筒仓工程直径较小，可采纳刚性平台。这种平台具有用钢量大、平台整体性强的特点，但在施工过程中必须勤观察、勤测量、勤调整，以防平台产生失圆影响工程质量。3）液压提升系统：根据滑模施工法律规范及有关规定，主要采纳“GYD-60 型”千斤顶，Φ48 钢管作支撑杆，主（Φ16）、支（Φ8）高压油路系统， GKT-56 型液压控制柜。4）施工精度施工精度控制系统。用水准仪和水平管测试水平面。在库壁外两个轴线上设四个点挂上线坠，做好地面对应点，即可作为垂直度的原始测量点。库内拉两根铁丝吊一个大线坠对准固定圆心，控制整体垂直度。经纬仪配合滑模垂直度的检测工作，库体滑升后将中心轴线用墨斗弹在...
