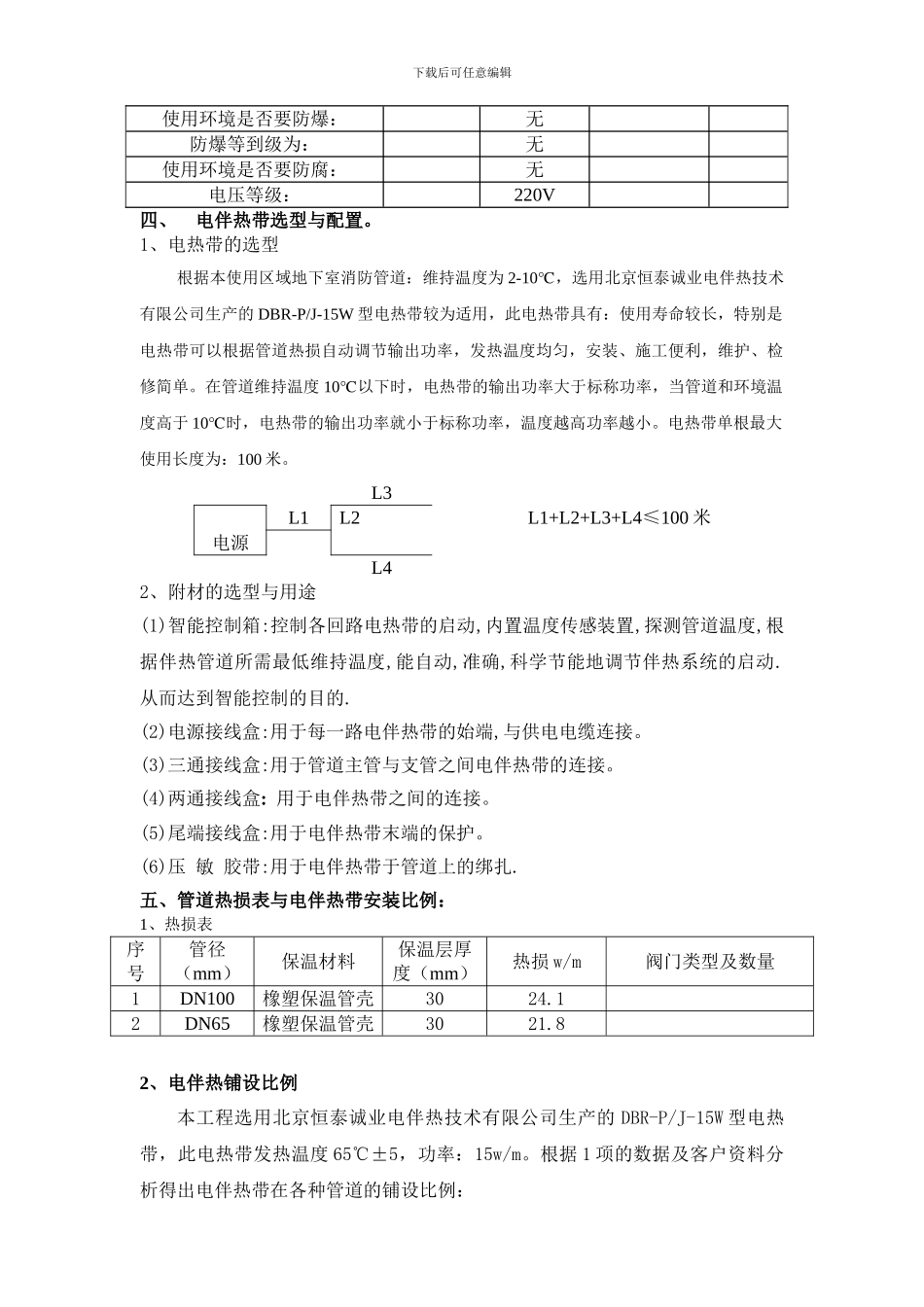

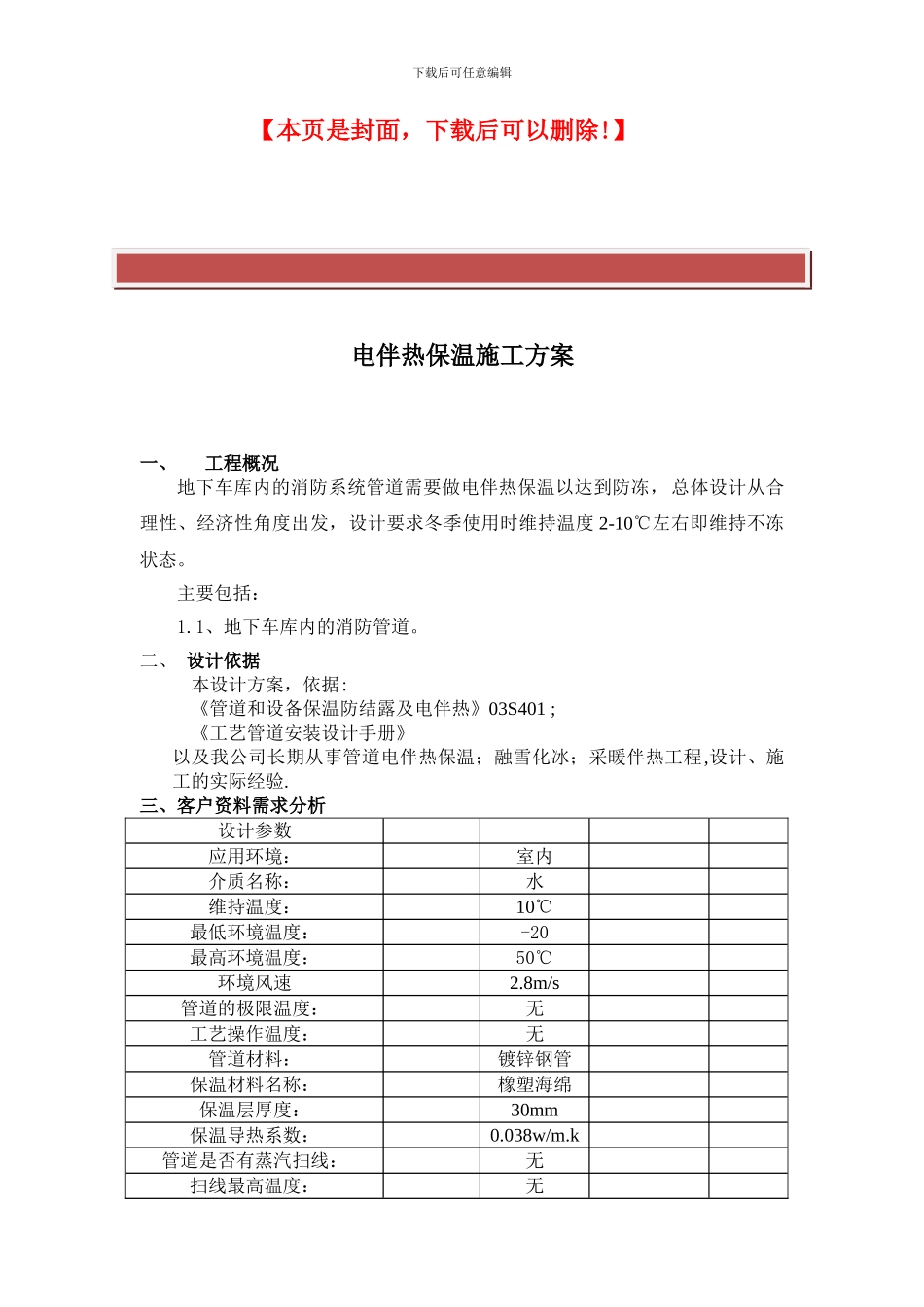

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】电伴热保温施工方案一、工程概况地下车库内的消防系统管道需要做电伴热保温以达到防冻，总体设计从合理性、经济性角度出发，设计要求冬季使用时维持温度 2-10℃左右即维持不冻状态。主要包括：1.1、地下车库内的消防管道。二、 设计依据本设计方案，依据:《管道和设备保温防结露及电伴热》03S401 ;《工艺管道安装设计手册》以及我公司长期从事管道电伴热保温；融雪化冰；采暖伴热工程,设计、施工的实际经验.三、客户资料需求分析设计参数应用环境：室内介质名称：水维持温度：10℃最低环境温度：-20最高环境温度：50℃环境风速2.8m/s管道的极限温度：无工艺操作温度：无管道材料：镀锌钢管保温材料名称：橡塑海绵保温层厚度：30mm保温导热系数：0.038w/m.k管道是否有蒸汽扫线：无扫线最高温度：无下载后可任意编辑使用环境是否要防爆：无防爆等到级为：无使用环境是否要防腐：无电压等级：220V四、电伴热带选型与配置。1、电热带的选型根据本使用区域地下室消防管道：维持温度为 2-10℃，选用北京恒泰诚业电伴热技术有限公司生产的 DBR-P/J-15W 型电热带较为适用，此电热带具有：使用寿命较长，特别是电热带可以根据管道热损自动调节输出功率，发热温度均匀，安装、施工便利，维护、检修简单。在管道维持温度 10℃以下时，电热带的输出功率大于标称功率，当管道和环境温度高于 10℃时，电热带的输出功率就小于标称功率，温度越高功率越小。电热带单根最大使用长度为：100 米。L3电源L1L2L1+L2+L3+L4≤100 米 L42、附材的选型与用途(1)智能控制箱:控制各回路电热带的启动,内置温度传感装置,探测管道温度,根据伴热管道所需最低维持温度,能自动,准确,科学节能地调节伴热系统的启动. 从而达到智能控制的目的.(2)电源接线盒:用于每一路电伴热带的始端,与供电电缆连接。(3)三通接线盒:用于管道主管与支管之间电伴热带的连接。(4)两通接线盒: 用于电伴热带之间的连接。(5)尾端接线盒:用于电伴热带末端的保护。(6)压 敏 胶带:用于电伴热带于管道上的绑扎.五、管道热损表与电伴热带安装比例： 1、热损表序号管径（mm）保温材料保温层厚度（mm）热损 w/m阀门类型及数量1DN100橡塑保温管壳3024.12DN65橡塑保温管壳3021.82、电伴热铺设比例本工程选用北京恒泰诚业电伴热技术有限公司生产的 DBR-P/J-15W 型电热带，...
