甲醇仪表施工方案VIP免费

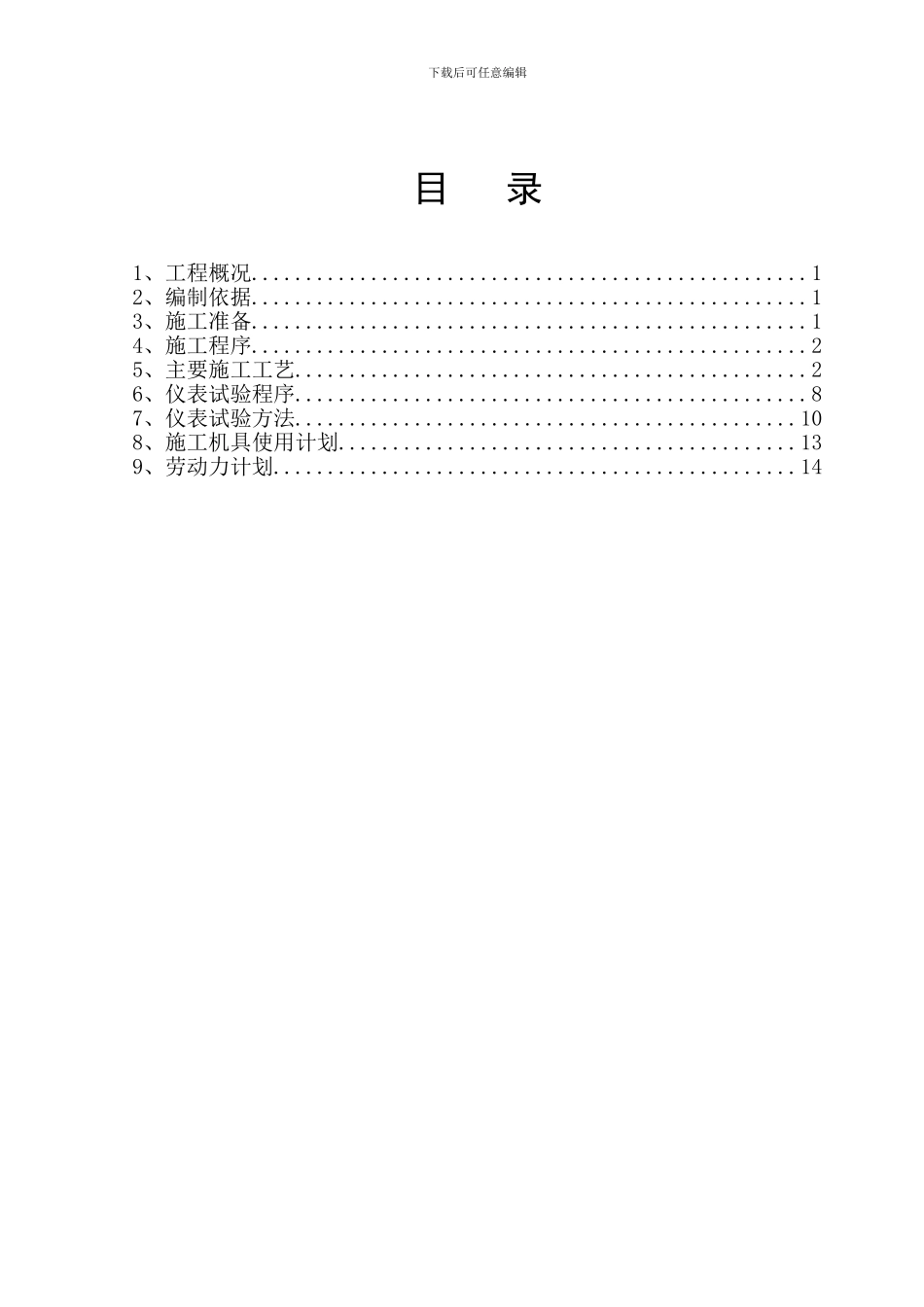

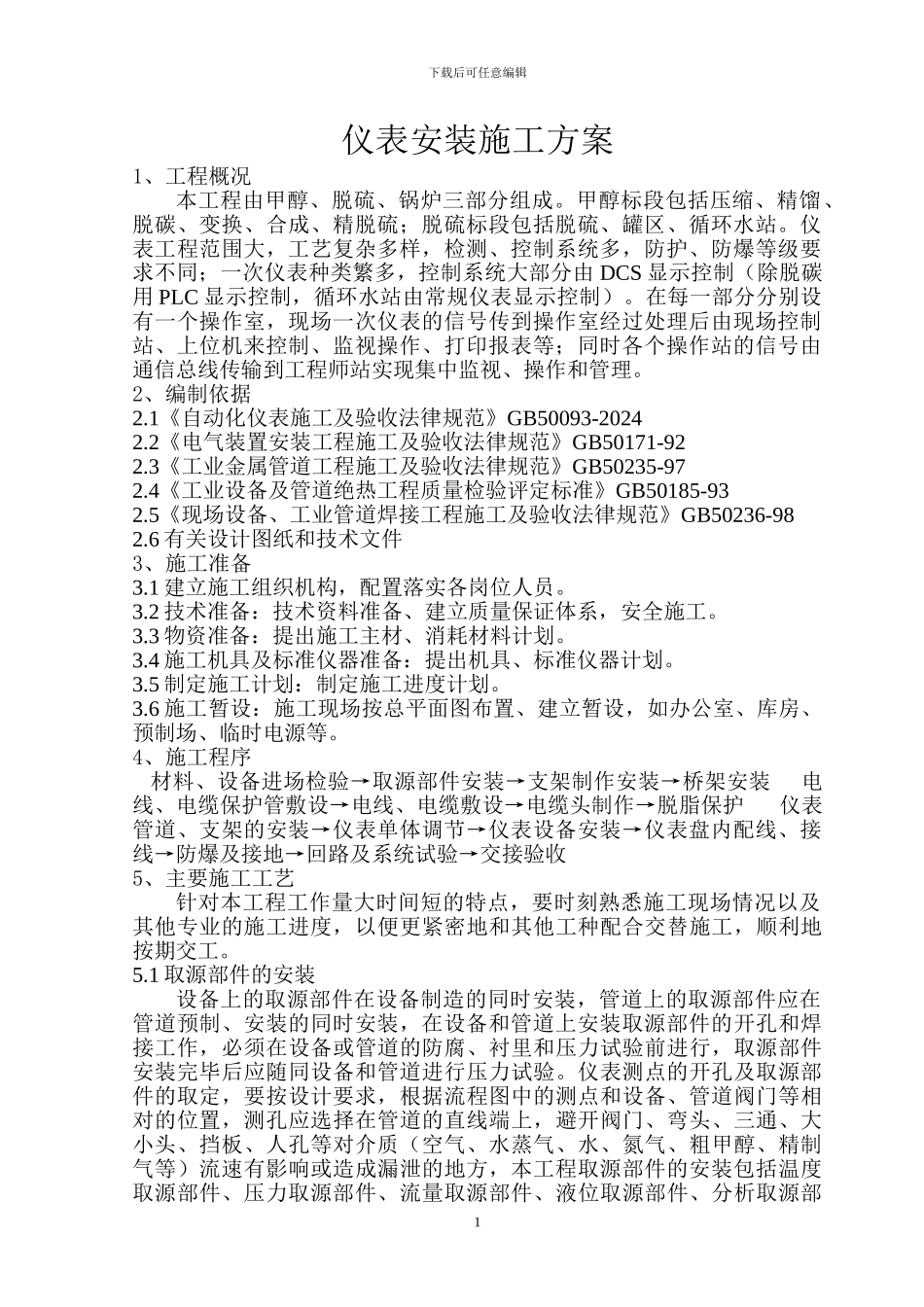

下载后可任意编辑目 录1、工程概况...................................................12、编制依据...................................................13、施工准备...................................................14、施工程序...................................................25、主要施工工艺...............................................26、仪表试验程序...............................................87、仪表试验方法..............................................108、施工机具使用计划..........................................139、劳动力计划................................................14下载后可任意编辑仪表安装施工方案1、工程概况本工程由甲醇、脱硫、锅炉三部分组成。甲醇标段包括压缩、精馏、脱碳、变换、合成、精脱硫；脱硫标段包括脱硫、罐区、循环水站。仪表工程范围大，工艺复杂多样，检测、控制系统多，防护、防爆等级要求不同；一次仪表种类繁多，控制系统大部分由 DCS 显示控制（除脱碳用 PLC 显示控制，循环水站由常规仪表显示控制）。在每一部分分别设有一个操作室，现场一次仪表的信号传到操作室经过处理后由现场控制站、上位机来控制、监视操作、打印报表等；同时各个操作站的信号由通信总线传输到工程师站实现集中监视、操作和管理。2、编制依据2.1《自动化仪表施工及验收法律规范》GB50093-20242.2《电气装置安装工程施工及验收法律规范》GB50171-922.3《工业金属管道工程施工及验收法律规范》GB50235-972.4《工业设备及管道绝热工程质量检验评定标准》GB50185-932.5《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-982.6 有关设计图纸和技术文件3、施工准备3.1 建立施工组织机构，配置落实各岗位人员。3.2 技术准备：技术资料准备、建立质量保证体系，安全施工。3.3 物资准备：提出施工主材、消耗材料计划。3.4 施工机具及标准仪器准备：提出机具、标准仪器计划。3.5 制定施工计划：制定施工进度计划。3.6 施工暂设：施工现场按总平面图布置、建立暂设，如办公室、库房、预制场、临时电源等。4、施工程序 材料、设备进场检验→取源部件安装→支架制作安装→桥架安装 电线、电缆保护管敷设→电线、电缆敷设→电缆头制作→脱脂保护 仪表管道、支架的安装→仪表单体调节→仪表设备安装→仪表盘内配线、接线→防爆及接地→回路及系统试验→交接验收5、主要施...
