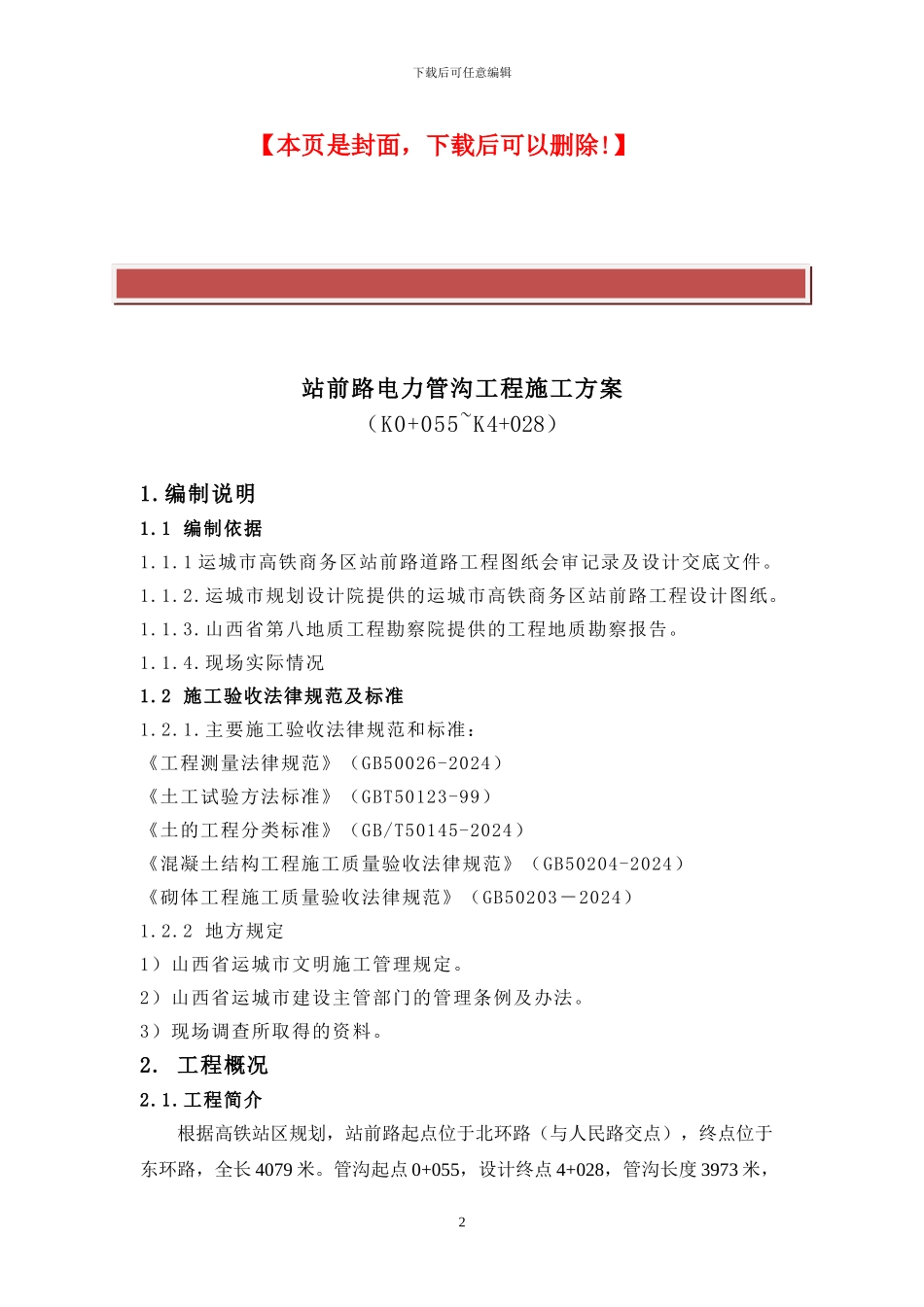

下载后可任意编辑 精品文档下载 1最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】 站前路电力管沟工程施工方案（K0+055~K4+028）1.编制说明1.1 编制依据1.1.1 运城市高铁商务区站前路道路工程图纸会审记录及设计交底文件。 1.1.2.运城市规划设计院提供的运城市高铁商务区站前路工程设计图纸。1.1.3.山西省第八地质工程勘察院提供的工程地质勘察报告。1.1.4.现场实际情况1.2 施工验收法律规范及标准1.2.1.主要施工验收法律规范和标准：《工程测量法律规范》（GB50026-2024）《土工试验方法标准》（GBT50123-99）《土的工程分类标准》（GB/T50145-2024）《混凝土结构工程施工质量验收法律规范》（GB50204-2024）《砌体工程施工质量验收法律规范》（GB50203－2024）1.2.2 地方规定1）山西省运城市文明施工管理规定。2）山西省运城市建设主管部门的管理条例及办法。3）现场调查所取得的资料。2. 工程概况2.1.工程简介根据高铁站区规划，站前路起点位于北环路（与人民路交点），终点位于东环路，全长 4079 米。管沟起点 0+055，设计终点 4+028，管沟长度 3973 米，2下载后可任意编辑其中跨引黄渠桥梁处拉管 47 米，各路口主线直埋 516 米，分支线跨路直埋 17处，人孔 21 个，环网柜 7 处，分接箱 27 处，箱变 6 座，A 型工作井 41 座，B 型工作井 10 座，C 型工作井 17 座。2.2.工程内容站前路电力管沟采纳 2.0 米（高）*1.8 米（宽）砖砌专用管沟，覆土深度 1.72m。根据设计变更,横跨各交叉口时直埋 Φ200MPP 管 28 根。沿主干线每隔约 400-500 米，在主街到的两侧各需设置箱式变电站一座，由于体积较大，安装于街道两侧红线以外的绿化带内。管沟内壁及顶板底、管沟外壁表面均用 1:2 水泥砂浆掺 5%防水粉抹 25 厚，管沟外壁再用丙纶布防水处理。底板抗渗等级为 P6。沿主干线每间隔约 400-500 米，在主街道的两侧各需设置箱式变电站一座，由于体积较大，安装于街道两侧红线以外的绿带内，电缆管沟一侧的箱式变电站箱式基础需与管沟、工作井的连接管道采纳直埋方式，每处均采纳 6φ150MPP 管，电缆排管顶部距路面距离应不小于 1.3 米，为减少廊道占用，排管宜采纳上下两层排列。环网柜的基础尺寸为长 2.6m*宽 1.1m*1.8m，在工作井的顶板上预留长 3.5m*宽 1m 的安装孔洞，工作井需与电缆沟采纳 6φ200 的 MPP 管进行连接。沿主干线每间隔 ...
