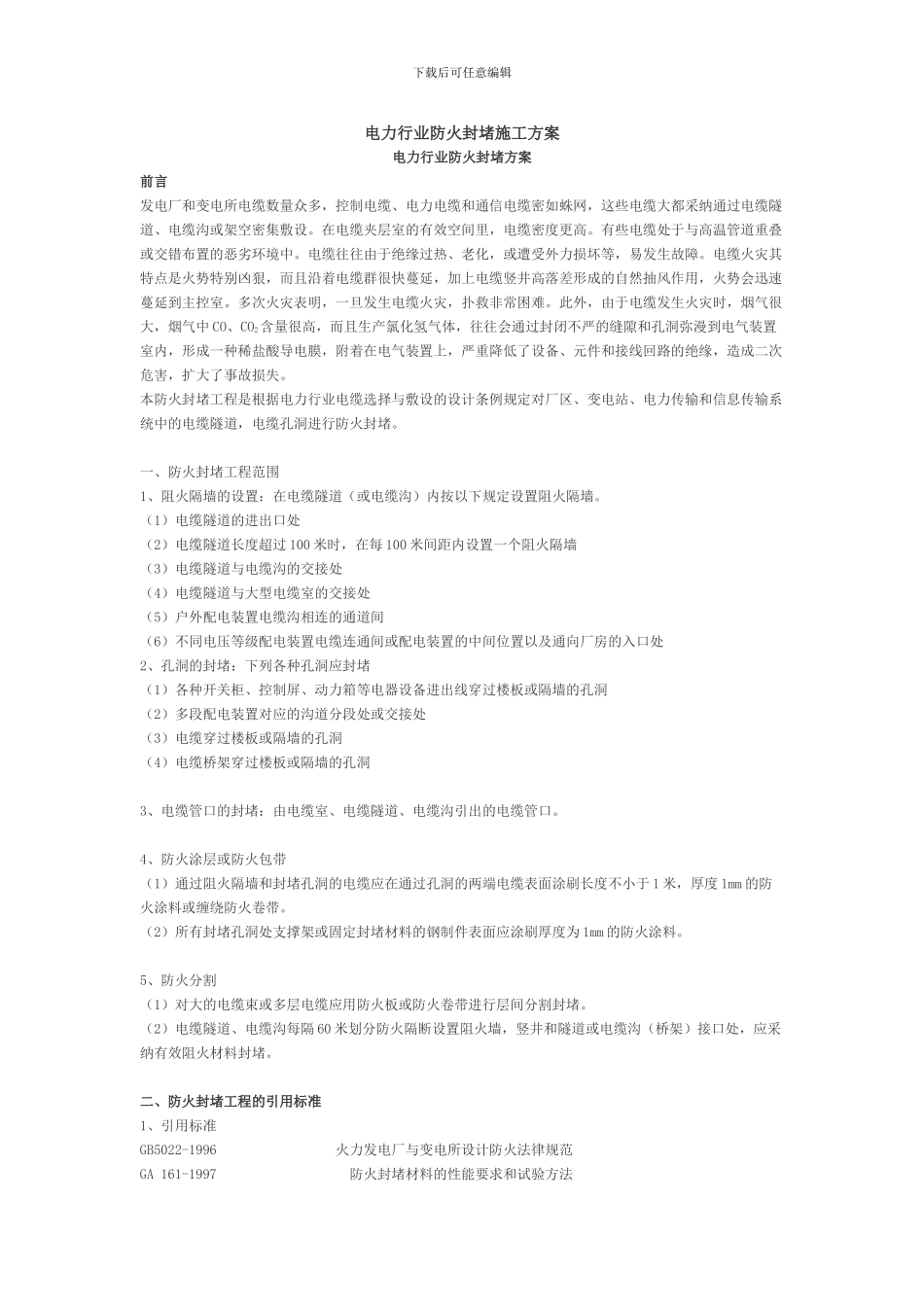

下载后可任意编辑电力行业防火封堵施工方案电力行业防火封堵方案前言发电厂和变电所电缆数量众多，控制电缆、电力电缆和通信电缆密如蛛网，这些电缆大都采纳通过电缆隧道、电缆沟或架空密集敷设。在电缆夹层室的有效空间里，电缆密度更高。有些电缆处于与高温管道重叠或交错布置的恶劣环境中。电缆往往由于绝缘过热、老化，或遭受外力损坏等，易发生故障。电缆火灾其特点是火势特别凶狠，而且沿着电缆群很快蔓延，加上电缆竖井高落差形成的自然抽风作用，火势会迅速蔓延到主控室。多次火灾表明，一旦发生电缆火灾，扑救非常困难。此外，由于电缆发生火灾时，烟气很大，烟气中 CO、CO2含量很高，而且生产氯化氢气体，往往会通过封闭不严的缝隙和孔洞弥漫到电气装置室内，形成一种稀盐酸导电膜，附着在电气装置上，严重降低了设备、元件和接线回路的绝缘，造成二次危害，扩大了事故损失。本防火封堵工程是根据电力行业电缆选择与敷设的设计条例规定对厂区、变电站、电力传输和信息传输系统中的电缆隧道，电缆孔洞进行防火封堵。 一、防火封堵工程范围1、阻火隔墙的设置：在电缆隧道（或电缆沟）内按以下规定设置阻火隔墙。（1）电缆隧道的进出口处（2）电缆隧道长度超过 100 米时，在每 100 米间距内设置一个阻火隔墙（3）电缆隧道与电缆沟的交接处（4）电缆隧道与大型电缆室的交接处（5）户外配电装置电缆沟相连的通道间（6）不同电压等级配电装置电缆连通间或配电装置的中间位置以及通向厂房的入口处2、孔洞的封堵：下列各种孔洞应封堵（1）各种开关柜、控制屏、动力箱等电器设备进出线穿过楼板或隔墙的孔洞（2）多段配电装置对应的沟道分段处或交接处（3）电缆穿过楼板或隔墙的孔洞（4）电缆桥架穿过楼板或隔墙的孔洞 3、电缆管口的封堵：由电缆室、电缆隧道、电缆沟引出的电缆管口。 4、防火涂层或防火包带（1）通过阻火隔墙和封堵孔洞的电缆应在通过孔洞的两端电缆表面涂刷长度不小于 1 米，厚度 1mm 的防火涂料或缠绕防火卷带。（2）所有封堵孔洞处支撑架或固定封堵材料的钢制件表面应涂刷厚度为 1mm 的防火涂料。 5、防火分割（1）对大的电缆束或多层电缆应用防火板或防火卷带进行层间分割封堵。（2）电缆隧道、电缆沟每隔 60 米划分防火隔断设置阻火墙，竖井和隧道或电缆沟（桥架）接口处，应采纳有效阻火材料封堵。 二、防火封堵工程的引用标准1、引用标准GB5022-1996 火力发电厂与变电所设计防火法律规范GA 161-1997 ...
