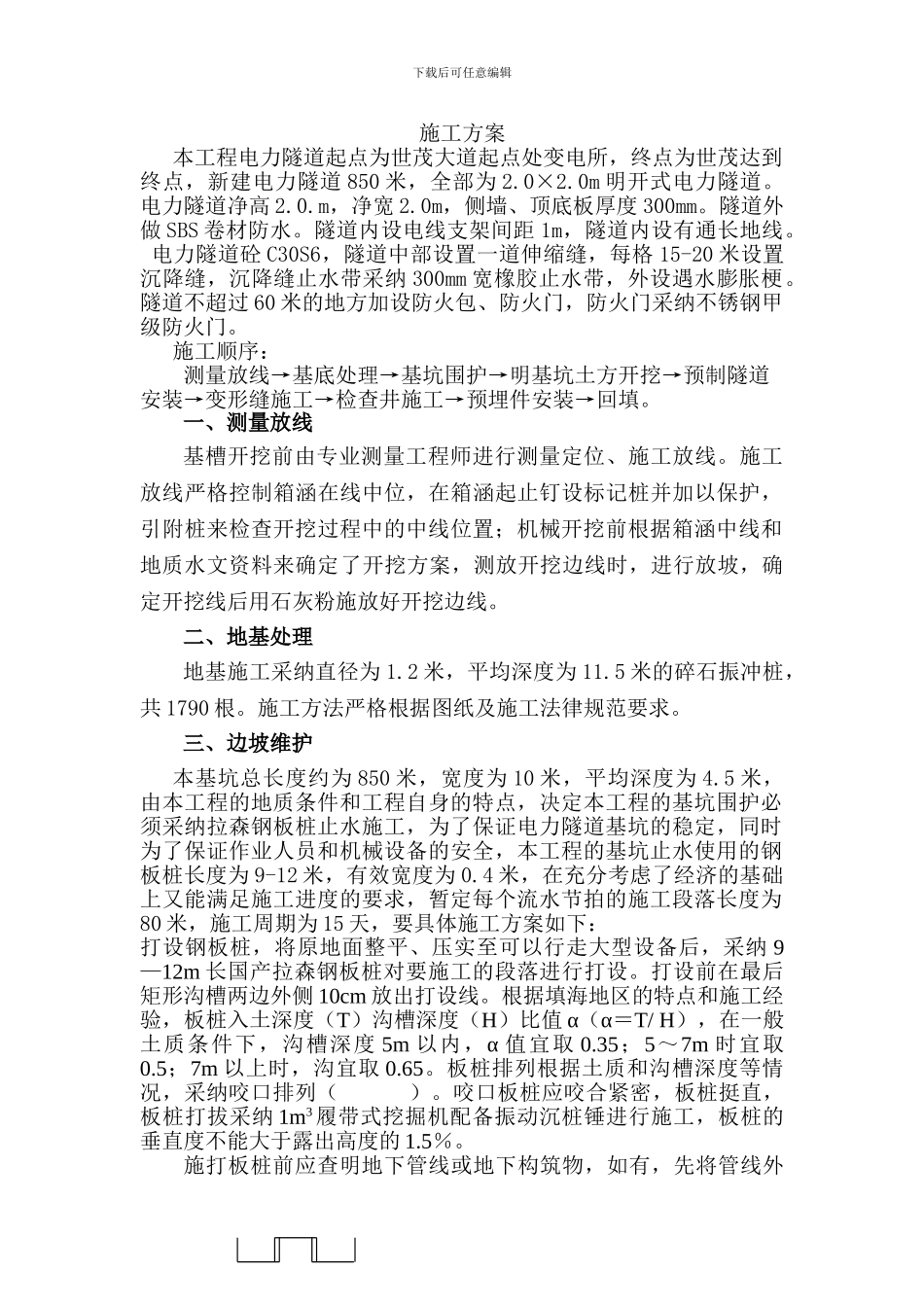

下载后可任意编辑施工方案本工程电力隧道起点为世茂大道起点处变电所，终点为世茂达到终点，新建电力隧道 850 米，全部为 2.0×2.0m 明开式电力隧道。电力隧道净高 2.0.m，净宽 2.0m，侧墙、顶底板厚度 300mm。隧道外做 SBS 卷材防水。隧道内设电线支架间距 1m，隧道内设有通长地线。 电力隧道砼 C30S6，隧道中部设置一道伸缩缝，每格 15-20 米设置沉降缝，沉降缝止水带采纳 300mm 宽橡胶止水带，外设遇水膨胀梗。隧道不超过 60 米的地方加设防火包、防火门，防火门采纳不锈钢甲级防火门。 施工顺序： 测量放线→基底处理→基坑围护→明基坑土方开挖→预制隧道安装→变形缝施工→检查井施工→预埋件安装→回填。一、测量放线基槽开挖前由专业测量工程师进行测量定位、施工放线。施工放线严格控制箱涵在线中位，在箱涵起止钉设标记桩并加以保护，引附桩来检查开挖过程中的中线位置；机械开挖前根据箱涵中线和地质水文资料来确定了开挖方案，测放开挖边线时，进行放坡，确定开挖线后用石灰粉施放好开挖边线。二、地基处理地基施工采纳直径为 1.2 米，平均深度为 11.5 米的碎石振冲桩，共 1790 根。施工方法严格根据图纸及施工法律规范要求。三、边坡维护本基坑总长度约为 850 米，宽度为 10 米，平均深度为 4.5 米，由本工程的地质条件和工程自身的特点，决定本工程的基坑围护必须采纳拉森钢板桩止水施工，为了保证电力隧道基坑的稳定，同时为了保证作业人员和机械设备的安全，本工程的基坑止水使用的钢板桩长度为 9-12 米，有效宽度为 0.4 米，在充分考虑了经济的基础上又能满足施工进度的要求，暂定每个流水节拍的施工段落长度为80 米，施工周期为 15 天，要具体施工方案如下：打设钢板桩，将原地面整平、压实至可以行走大型设备后，采纳 9—12m 长国产拉森钢板桩对要施工的段落进行打设。打设前在最后矩形沟槽两边外侧 10cm 放出打设线。根据填海地区的特点和施工经验，板桩入土深度（T）沟槽深度（H）比值 α（α＝T/ H），在一般土质条件下，沟槽深度 5m 以内，α 值宜取 0.35；5～7m 时宜取0.5；7m 以上时，沟宜取 0.65。板桩排列根据土质和沟槽深度等情况，采纳咬口排列（ ）。咬口板桩应咬合紧密，板桩挺直，板桩打拔采纳 1m3履带式挖掘机配备振动沉桩锤进行施工，板桩的垂直度不能大于露出高度的 1.5％。施打板桩前应查明地下管线或地下构筑物，如有，先将管线外下载后可任意编辑露...
