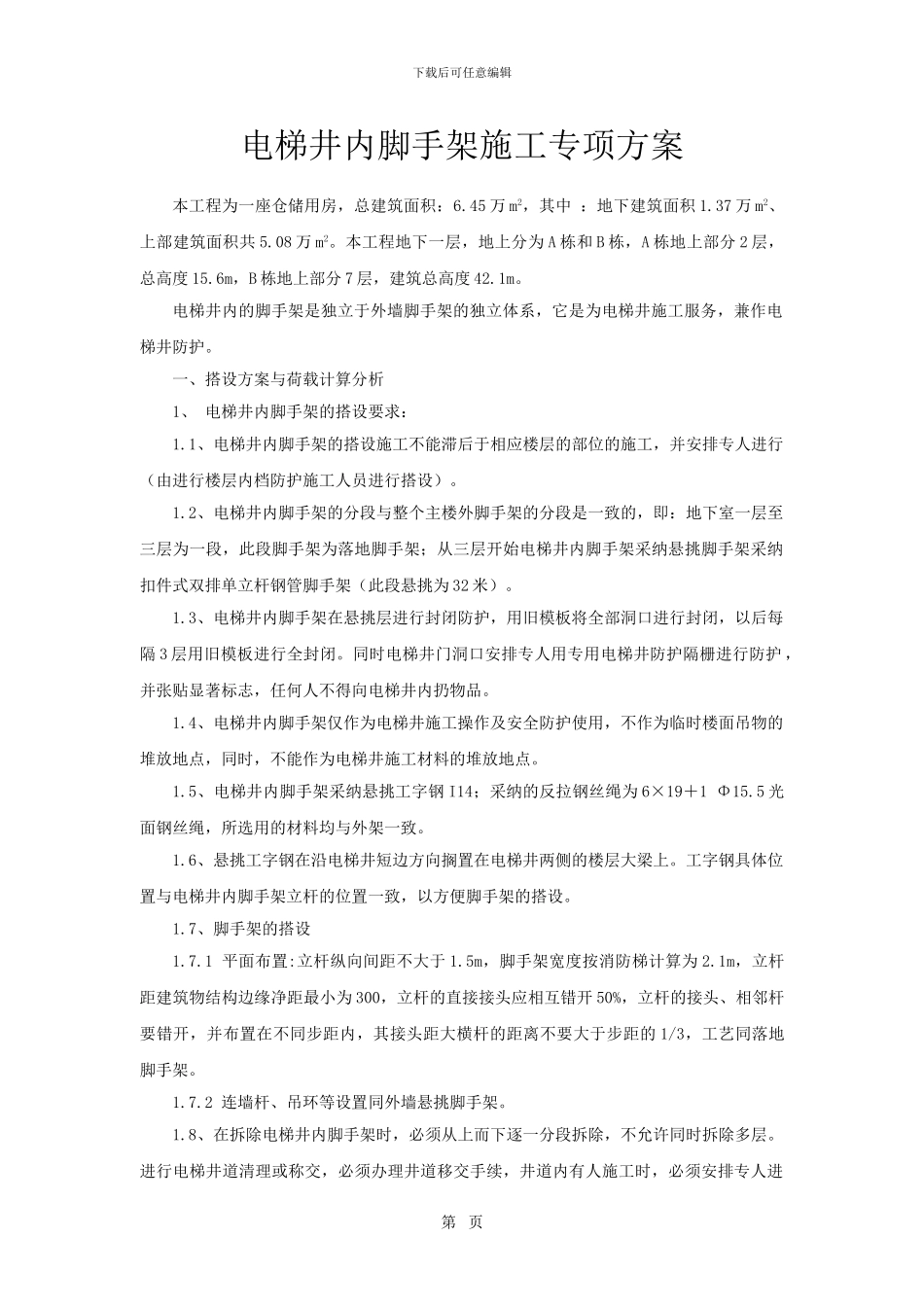

电梯井内脚手架搭拆施工专项方案_第1页
1/5

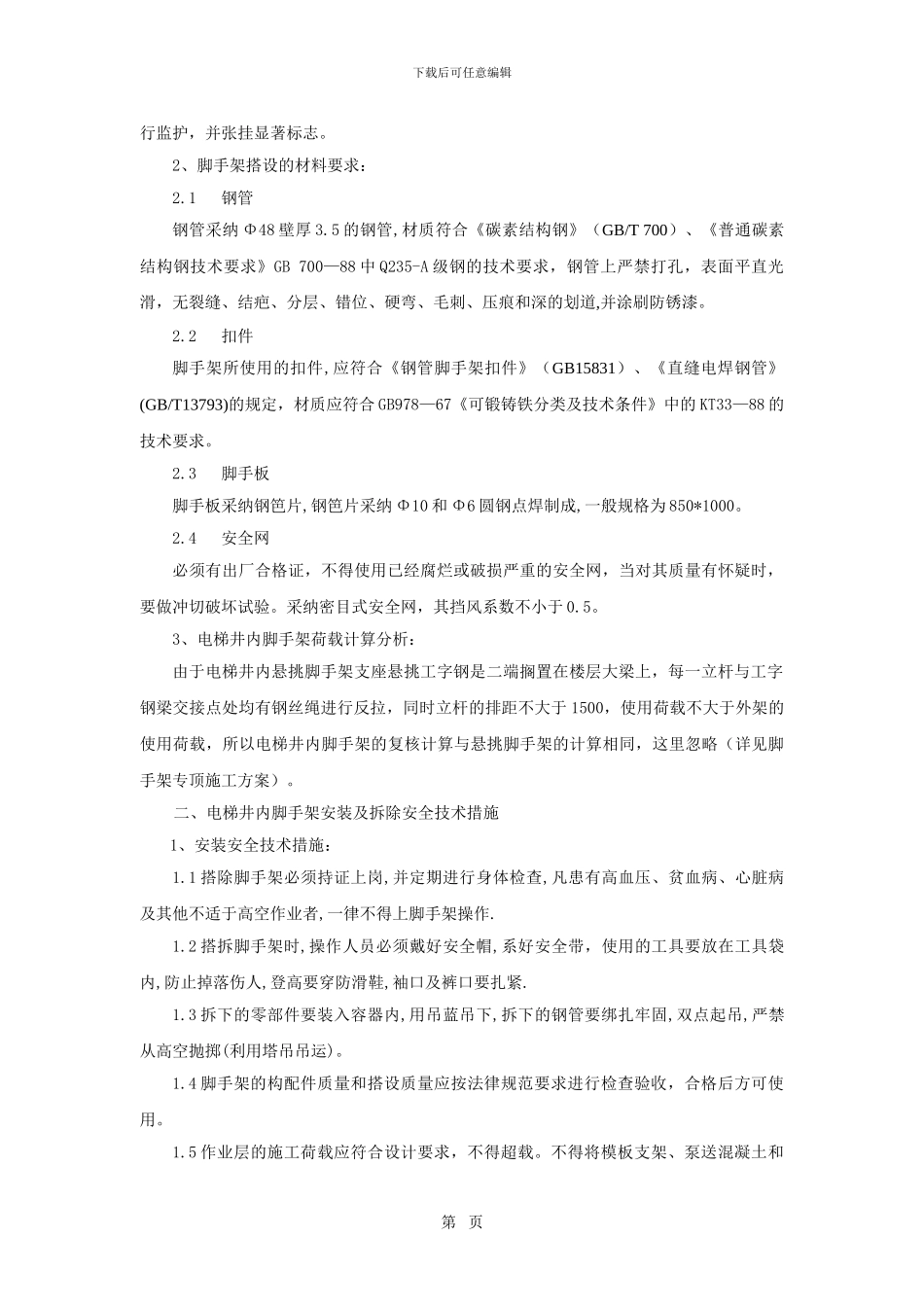

电梯井内脚手架搭拆施工专项方案_第2页
2/5
电梯井内脚手架搭拆施工专项方案_第3页
3/5
下载后可任意编辑电梯井内脚手架施工专项方案 本工程为一座仓储用房,总建筑面积:6.45 万 m2,其中 :地下建筑面积 1.37 万 m2、上部建筑面积共 5.08 万 m2。本工程地下一层,地上分为 A 栋和 B 栋,A 栋地上部分 2 层,总高度 15.6m,B 栋地上部分 7 层,建筑总高度 42.1m。电梯井内的脚手架是独立于外墙脚手架的独立体系,它是为电梯井施工服务,兼作电梯井防护。一、搭设方案与荷载计算分析1、 电梯井内脚手架的搭设要求:1.1、电梯井内脚手架的搭设施工不能滞后于相应楼层的部位的施工,并安排专人进行(由进行楼层内档防护施工人员进行搭设)。1.2、电梯井内脚手架的分段与整个主楼外脚手架的分段是一致的,即:地下室一层至三层为一段,此段脚手架为落地脚手架;从三层开始电梯井内脚手架采纳悬挑脚手架采纳扣件式双排单立杆钢管脚手架(此段悬挑为 32 米)。1.3、电梯井内脚手架在悬挑层进行封闭防护,用旧模板将全部洞口进行封闭,以后每隔 3 层用旧模板进行全封闭。同时电梯井门洞口安排专人用专用电梯井防护隔栅进行防护 ,并张贴显著标志,任何人不得向电梯井内扔物品。1.4、电梯井内脚手架仅作为电梯井施工操作及安全防护使用,不作为临时楼面吊物的堆放地点,同时,不能作为电梯井施工材料的堆放地点。1.5、电梯井内脚手架采纳悬挑工字钢 I14;采纳的反拉钢丝绳为 6×19+1 Φ15.5 光面钢丝绳,所选用的材料均与外架一致。1.6、悬挑工字钢在沿电梯井短边方向搁置在电梯井两侧的楼层大梁上。工字钢具体位置与电梯井内脚手架立杆的位置一致,以方便脚手架的搭设。1.7、脚手架的搭设1.7.1 平面布置:立杆纵向间距不大于 1.5m,脚手架宽度按消防梯计算为 2.1m,立杆距建筑物结构边缘净距最小为 300,立杆的直接接头应相互错开 50%,立杆的接头、相邻杆要错开,并布置在不同步距内,其接头距大横杆的距离不要大于步距的 1/3,工艺同落地脚手架。1.7.2 连墙杆、吊环等设置同外墙悬挑脚手架。1.8、在拆除电梯井内脚手架时,必须从上而下逐一分段拆除,不允许同时拆除多层。进行电梯井道清理或称交,必须办理井道移交手续,井道内有人施工时,必须安排专人进第 页下载后可任意编辑行监护,并张挂显著标志。2、脚手架搭设的材料要求:2.1 钢管钢管采纳 Φ48 壁厚 3.5 的钢管,材质符合《碳素结构钢》(GB/T 700)、《普通碳素结构钢技术要求》GB 700—88 中 Q235-A 级钢的技术要求,钢管上严...
