电梯井内脚手架施工方案VIP免费

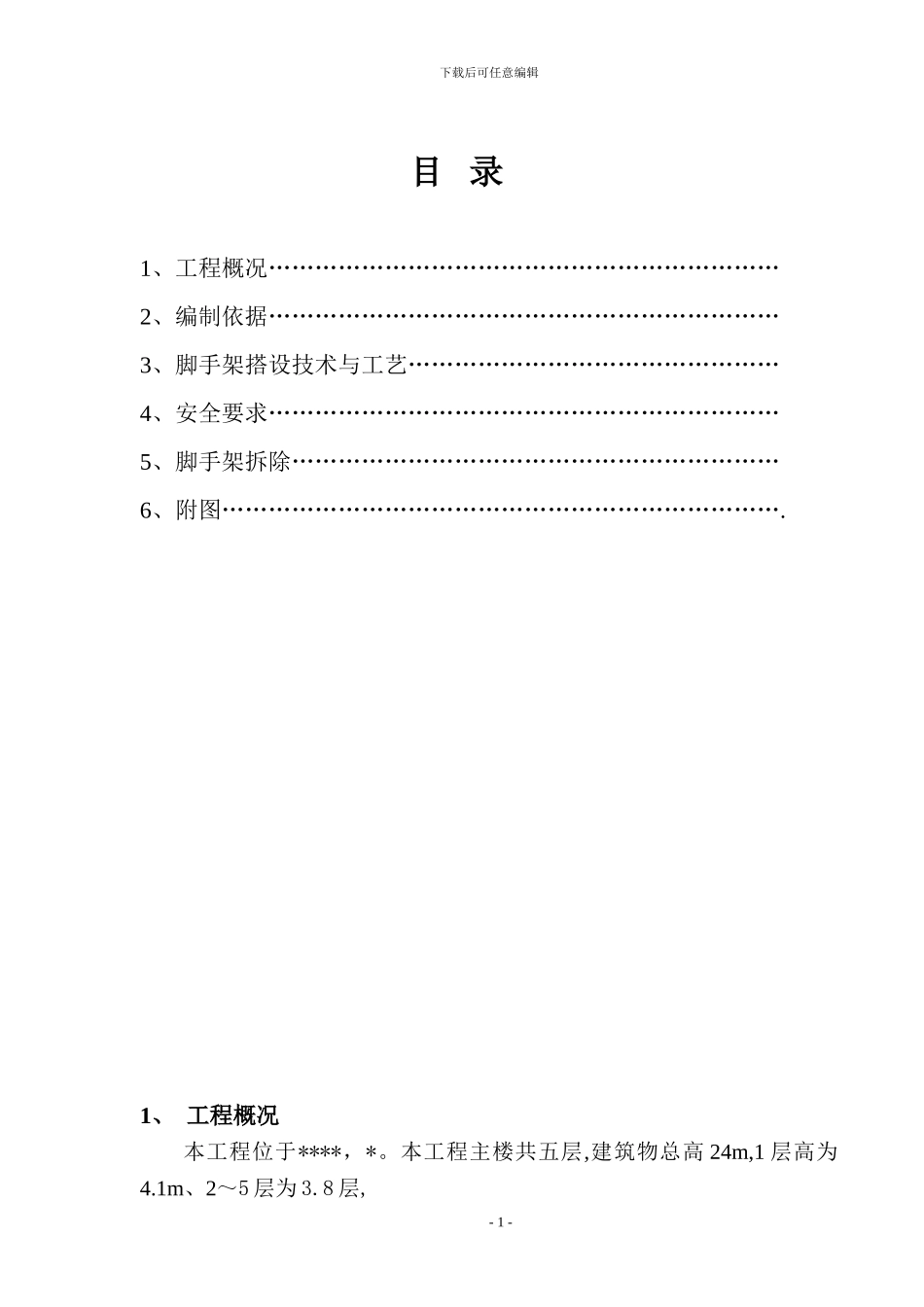

电梯井内脚手架施工方案_第1页
1/6

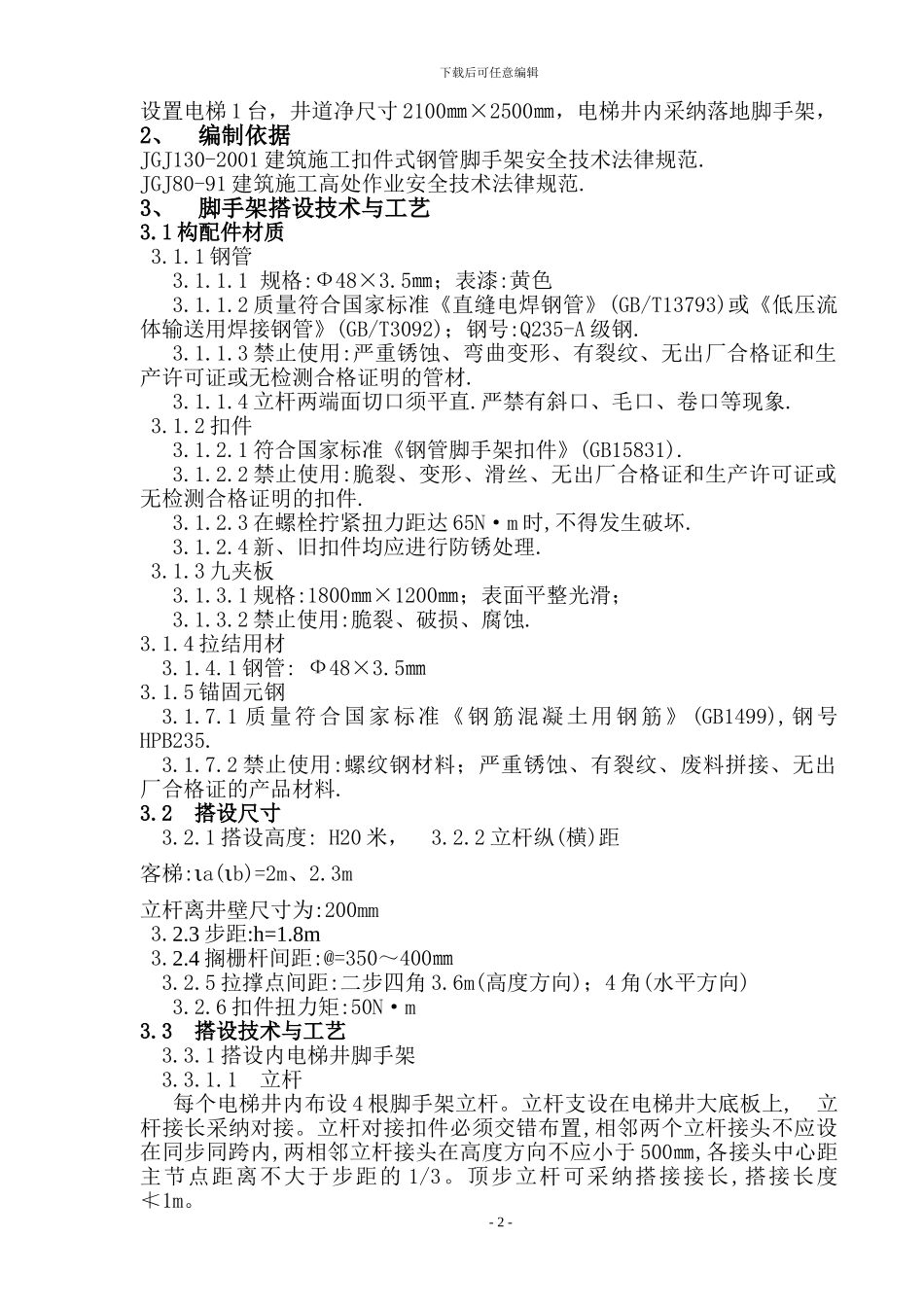

电梯井内脚手架施工方案_第2页
2/6

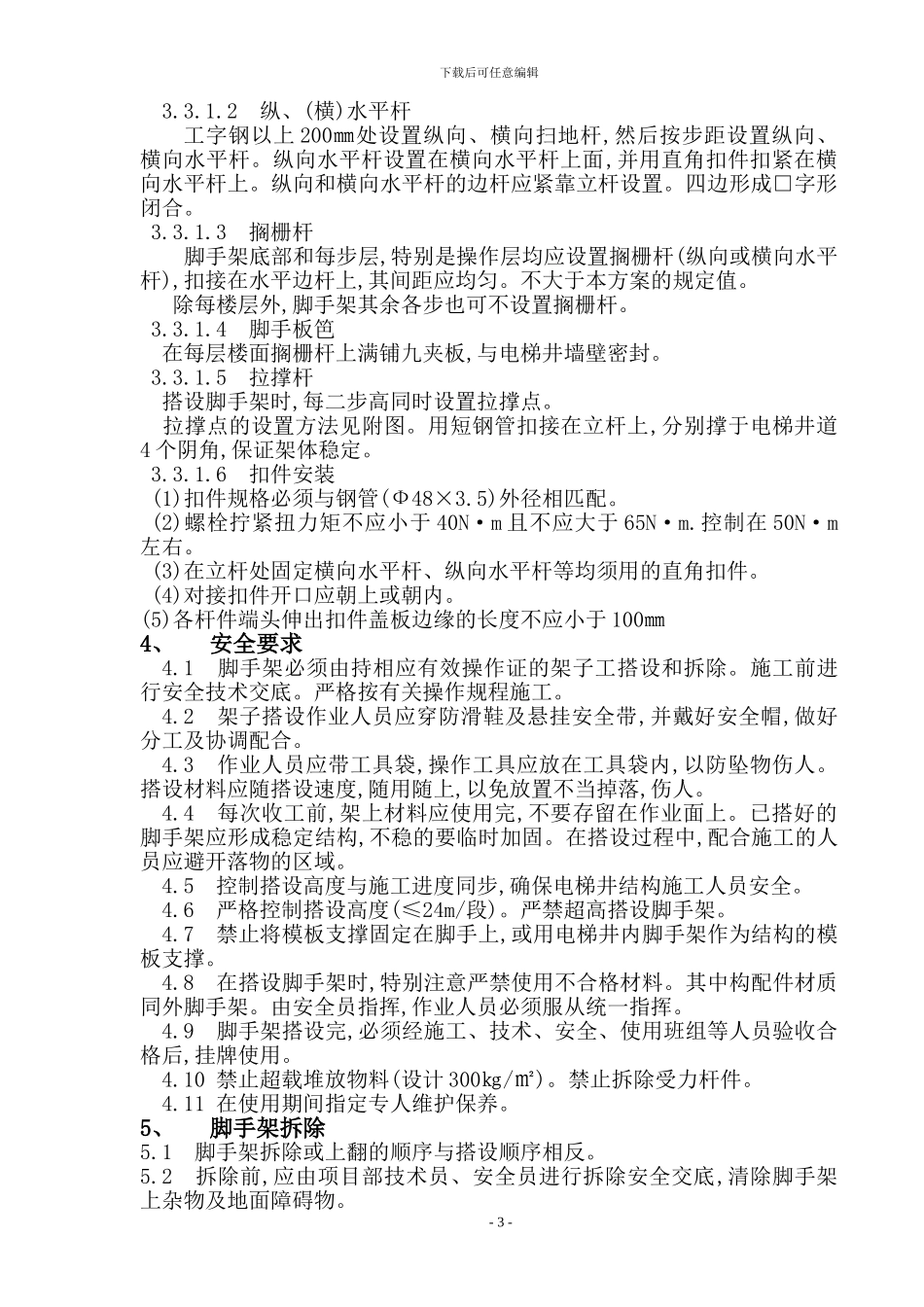

电梯井内脚手架施工方案_第3页
3/6
下载后可任意编辑目 录1、工程概况…………………………………………………………2、编制依据…………………………………………………………3、脚手架搭设技术与工艺…………………………………………4、安全要求…………………………………………………………5、脚手架拆除………………………………………………………6、附图……………………………………………………………….1、 工程概况本工程位于****,*。本工程主楼共五层,建筑物总高 24m,1 层高为4.1m、2~5 层为 3.8 层,- 1 -下载后可任意编辑设置电梯 1 台,井道净尺寸 2100㎜×2500㎜,电梯井内采纳落地脚手架, 2、 编制依据JGJ130-2001 建筑施工扣件式钢管脚手架安全技术法律规范.JGJ80-91 建筑施工高处作业安全技术法律规范.3、 脚手架搭设技术与工艺3.1 构配件材质3.1.1 钢管 3.1.1.1 规格:Ф48×3.5㎜;表漆:黄色3.1.1.2 质量符合国家标准《直缝电焊钢管》(GB/T13793)或《低压流体输送用焊接钢管》(GB/T3092);钢号:Q235-A 级钢.3.1.1.3 禁止使用:严重锈蚀、弯曲变形、有裂纹、无出厂合格证和生产许可证或无检测合格证明的管材.3.1.1.4 立杆两端面切口须平直.严禁有斜口、毛口、卷口等现象.3.1.2 扣件3.1.2.1 符合国家标准《钢管脚手架扣件》(GB15831).3.1.2.2 禁止使用:脆裂、变形、滑丝、无出厂合格证和生产许可证或无检测合格证明的扣件.3.1.2.3 在螺栓拧紧扭力距达 65N·m 时,不得发生破坏.3.1.2.4 新、旧扣件均应进行防锈处理.3.1.3 九夹板3.1.3.1 规格:1800㎜×1200㎜;表面平整光滑;3.1.3.2 禁止使用:脆裂、破损、腐蚀.3.1.4 拉结用材3.1.4.1 钢管: Ф48×3.5㎜3.1.5 锚固元钢3.1.7.1 质量符合国家标准《钢筋混凝土用钢筋》 (GB1499),钢号HPB235.3.1.7.2 禁止使用:螺纹钢材料;严重锈蚀、有裂纹、废料拼接、无出厂合格证的产品材料.3.2 搭设尺寸 3.2.1 搭设高度: H20 米, 3.2.2 立杆纵(横)距客梯:ιa(ιb)=2m、2.3m立杆离井壁尺寸为:200mm 3.2.3 步距:h=1.8m 3.2.4 搁栅杆间距:@=350~400㎜ 3.2.5 拉撑点间距:二步四角 3.6m(高度方向);4 角(水平方向) 3.2.6 扣件扭力矩:50N·m3.3 搭设技术与工艺3.3.1 搭设内电梯井脚手架 3.3.1.1 立杆 每个电梯井内布设 4 根脚手架立杆。立杆支设在电梯井大底板上, 立杆接长采纳对接。立杆对接扣件必须交错布置,相邻两个立杆接头不应设在同步同跨内,两相邻立杆接...
