电梯井物料提升架设计及施工方案VIP免费

电梯井物料提升架设计及施工方案_第1页
1/9
电梯井物料提升架设计及施工方案_第2页
2/9
电梯井物料提升架设计及施工方案_第3页
3/9

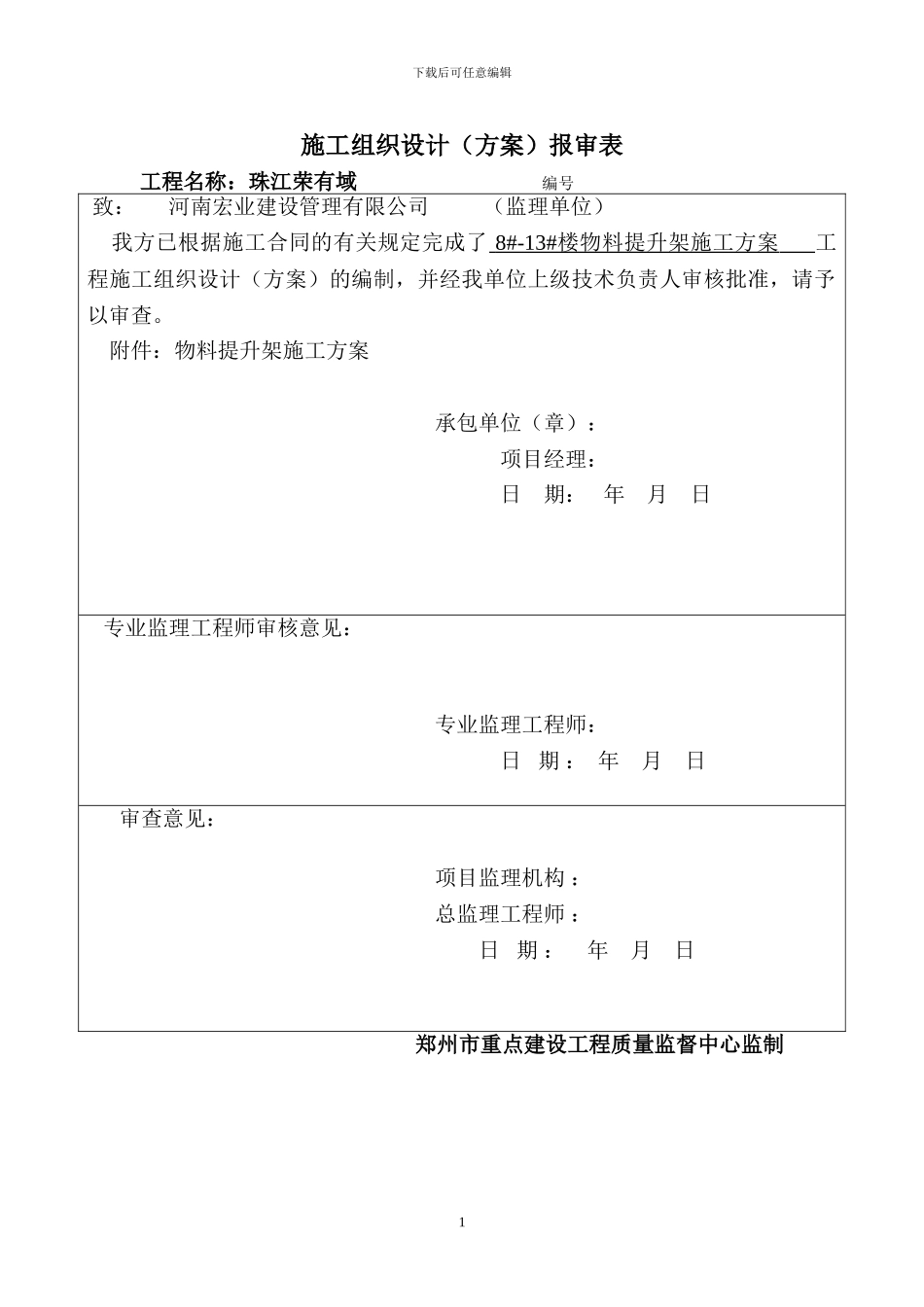

下载后可任意编辑施工组织设计(方案)报审表工程名称:珠江荣有域 编号 致: 河南宏业建设管理有限公司 (监理单位) 我方已根据施工合同的有关规定完成了 8#-13# 楼物料提升架施工方案 工程施工组织设计(方案)的编制,并经我单位上级技术负责人审核批准,请予以审查。 附件:物料提升架施工方案承包单位(章): 项目经理:日 期: 年 月 日 专业监理工程师审核意见:专业监理工程师: 日 期 : 年 月 日审查意见:项目监理机构 : 总监理工程师 : 日 期 : 年 月 日 郑州市重点建设工程质量监督中心监制1下载后可任意编辑珠江荣域 8#-13#住宅楼物料提升架施工方案编制人:审核人:批准人:河南正阳建设工程有限公司年 月 日物料提升架设计及施工方案一、工程概况:本工程位于郑州市郑密路西侧,张魏寨北路南,地下一2下载后可任意编辑层,地上六层(六层为复式),部分是地上六层,约21788.60m2,本工程为多层居住建筑,主要功能为住宅,屋顶防水工程等级为Ⅱ级,设计使用年限为 50 年,建筑物总高 21.25 米 18.5 米,抗震设防烈度为 7 度,耐火等级为二级。二、提升架的构造与组成电梯提升架主要由架体结构、提升设备与安全装置三大系统组成。1、 架体结构:架体结构由起升平台、导轨组成(具体详见附图 1)。工作时,起升平台沿电梯井内的两道导轨运行,导轨采纳 63×63×5 角钢制成,每节高度为3m,随楼层的不断加高而加高,轨道中心设 φ38 钢管偏心轮防坠器用轨道(详见附图 2)。在电梯井架的顶端设有上限位,以防止冒顶;底部设有下限位,防止钢丝绳松乱。2、 提升设备:提升设备包括高速卷扬机、滑轮组和三部分。①电动卷扬机是以电动机为动力、采纳电磁制动3下载后可任意编辑的卷扬机,本工程采纳的为单卷桶式卷扬机,提升速度为 30~40m/min。卷扬机设有制动器和限位装置。制动器的作用是:将重物悬在途中保持不动和调节与限制升降的速度,使机构以合适的速度停止下来,它是卷扬机的重要控制设备;限位装置能在受到触动后及时控制停机。②③顶部承力天梁上设有支承式滑轮,槽钢梁用两根 16#槽钢组成,其间隙以滑轮能自由转动为准(详见附图 3)。3、 安全装置:①安全停靠装置。吊篮运行到位时,停靠装置将吊篮定位。该装置应能可靠地承担吊篮自重、额定荷载及运料人员和装卸物料时的工作荷载。②断绳保护装置。当吊篮悬挂或运行中发生断绳时,应能可靠地将其停住并固定在...
