电梯搭拆专项施工方案VIP免费

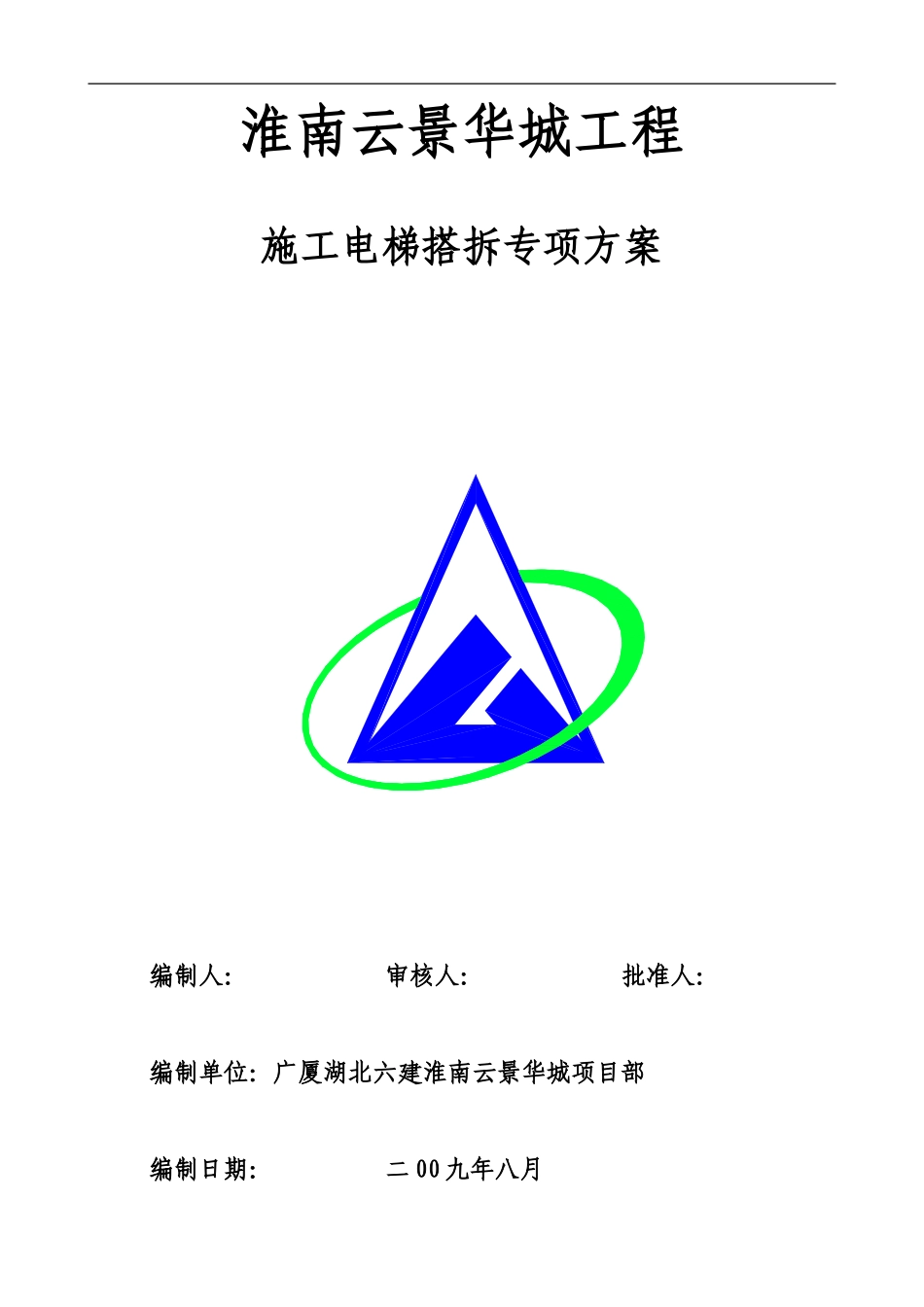

电梯搭拆专项施工方案_第1页
1/9

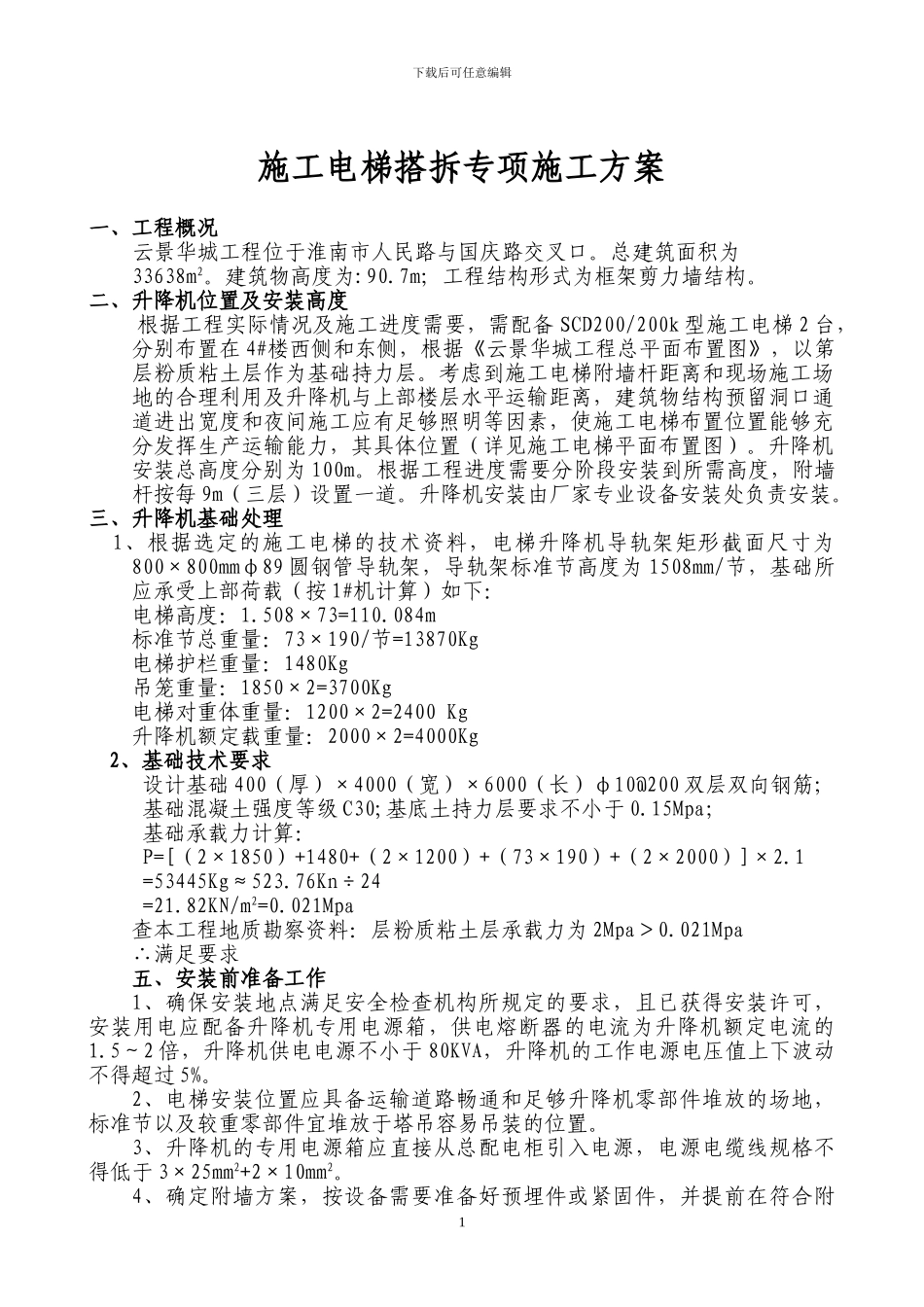

电梯搭拆专项施工方案_第2页
2/9

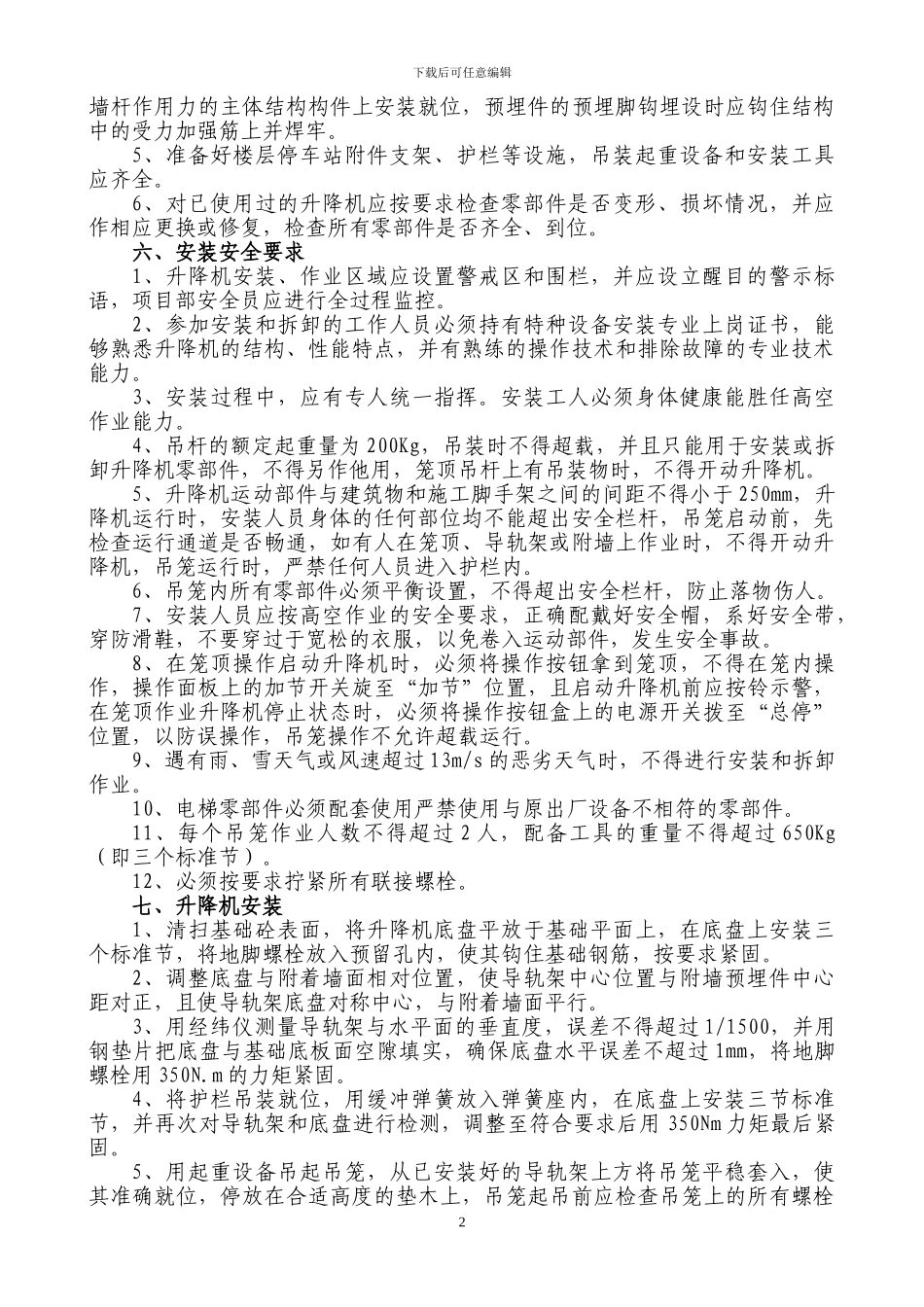

电梯搭拆专项施工方案_第3页
3/9
淮南云景华城工程施工电梯搭拆专项方案编制人: 审核人: 批准人:编制单位:广厦湖北六建淮南云景华城项目部编制日期: 二 00 九年八月下载后可任意编辑施工电梯搭拆专项施工方案一、工程概况云景华城工程位于淮南市人民路与国庆路交叉口。总建筑面积为33638m2。建筑物高度为:90.7m;工程结构形式为框架剪力墙结构。二、升降机位置及安装高度根据工程实际情况及施工进度需要,需配备 SCD200/200k 型施工电梯 2 台,分别布置在 4#楼西侧和东侧,根据《云景华城工程总平面布置图》,以第层粉质粘土层作为基础持力层。考虑到施工电梯附墙杆距离和现场施工场地的合理利用及升降机与上部楼层水平运输距离,建筑物结构预留洞口通道进出宽度和夜间施工应有足够照明等因素,使施工电梯布置位置能够充分发挥生产运输能力,其具体位置(详见施工电梯平面布置图)。升降机安装总高度分别为 100m。根据工程进度需要分阶段安装到所需高度,附墙杆按每 9m(三层)设置一道。升降机安装由厂家专业设备安装处负责安装。三、升降机基础处理 1、根据选定的施工电梯的技术资料,电梯升降机导轨架矩形截面尺寸为800×800mmφ89 圆钢管导轨架,导轨架标准节高度为 1508mm/节,基础所应承受上部荷载(按 1#机计算)如下: 电梯高度:1.508×73=110.084m 标准节总重量:73×190/节=13870Kg 电梯护栏重量:1480Kg 吊笼重量:1850×2=3700Kg 电梯对重体重量:1200×2=2400 Kg 升降机额定载重量:2000×2=4000Kg2、基础技术要求设计基础 400(厚)×4000(宽)×6000(长)φ10@200 双层双向钢筋;基础混凝土强度等级 C30;基底土持力层要求不小于 0.15Mpa;基础承载力计算:P=[(2×1850)+1480+(2×1200)+(73×190)+(2×2000)]×2.1 =53445Kg≈523.76Kn÷24=21.82KN/m2=0.021Mpa查本工程地质勘察资料:层粉质粘土层承载力为 2Mpa>0.021Mpa∴满足要求五、安装前准备工作1、确保安装地点满足安全检查机构所规定的要求,且已获得安装许可,安装用电应配备升降机专用电源箱,供电熔断器的电流为升降机额定电流的1.5~2 倍,升降机供电电源不小于 80KVA,升降机的工作电源电压值上下波动不得超过 5%。2、电梯安装位置应具备运输道路畅通和足够升降机零部件堆放的场地,标准节以及较重零部件宜堆放于塔吊容易吊装的位置。3、升降机的专用电源箱应直接从总配电柜引入电源,电源电缆线规格不得低于 3×25mm2+2×10mm2。4、确定附墙方案,按...
