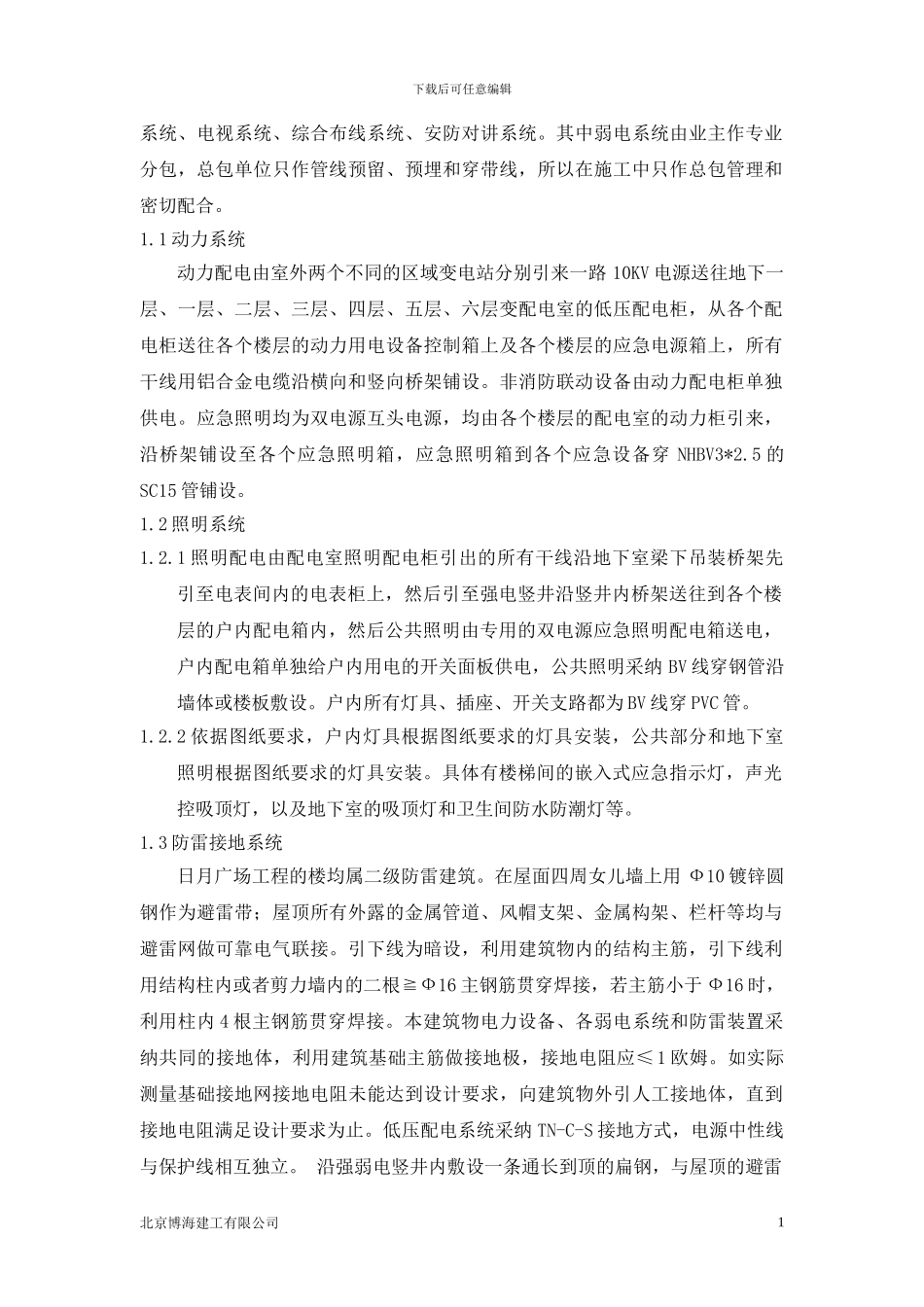

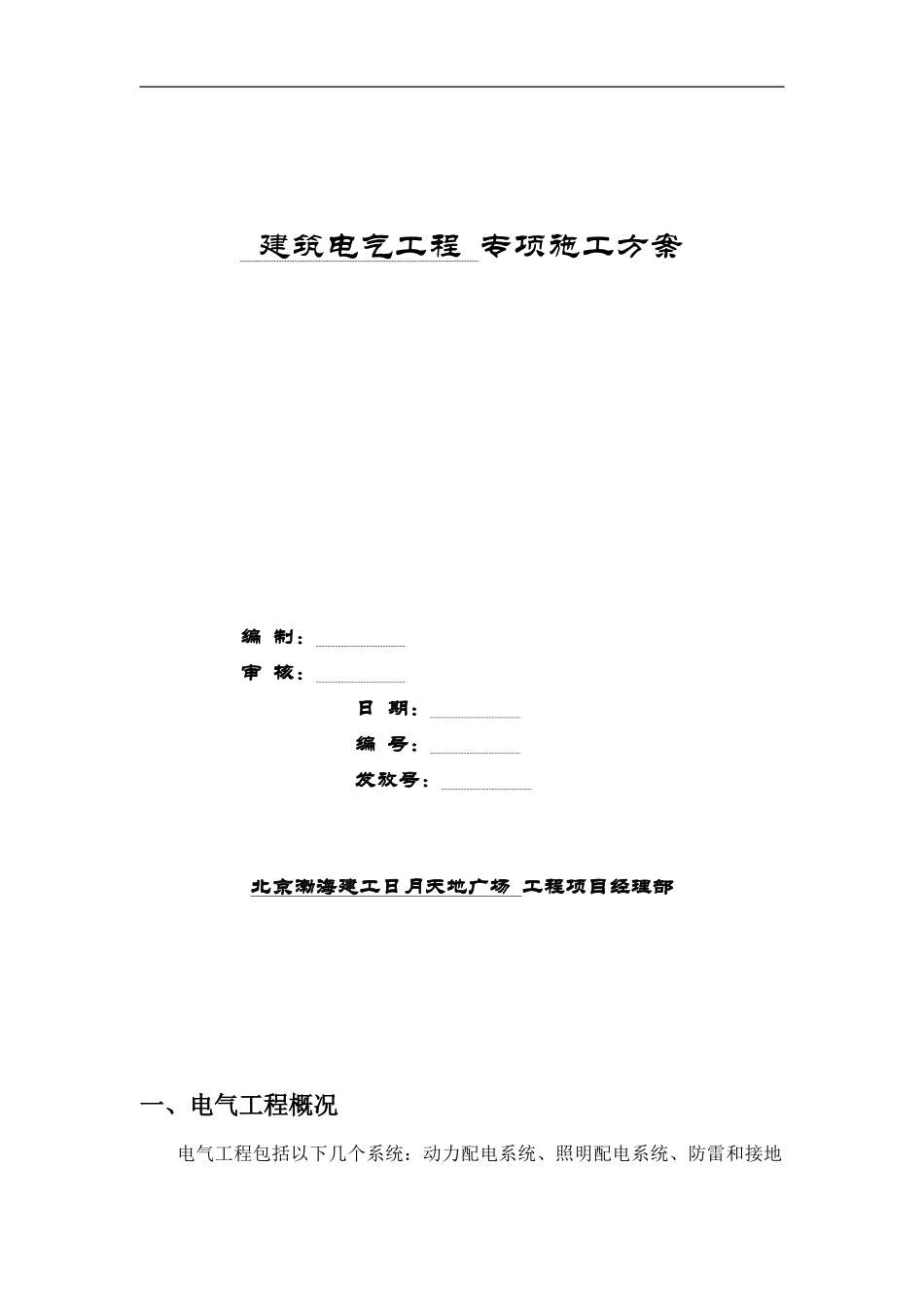

建筑电气工程 专项施工方案 编 制： 审 核： 日 期： 编 号： 发放号： 北京渤海建工日月天地广场 工程项目经理部一、电气工程概况电气工程包括以下几个系统：动力配电系统、照明配电系统、防雷和接地下载后可任意编辑系统、电视系统、综合布线系统、安防对讲系统。其中弱电系统由业主作专业分包，总包单位只作管线预留、预埋和穿带线，所以在施工中只作总包管理和密切配合。1.1 动力系统动力配电由室外两个不同的区域变电站分别引来一路 10KV 电源送往地下一层、一层、二层、三层、四层、五层、六层变配电室的低压配电柜，从各个配电柜送往各个楼层的动力用电设备控制箱上及各个楼层的应急电源箱上，所有干线用铝合金电缆沿横向和竖向桥架铺设。非消防联动设备由动力配电柜单独供电。应急照明均为双电源互头电源，均由各个楼层的配电室的动力柜引来，沿桥架铺设至各个应急照明箱，应急照明箱到各个应急设备穿 NHBV3*2.5 的SC15 管铺设。1.2 照明系统1.2.1 照明配电由配电室照明配电柜引出的所有干线沿地下室梁下吊装桥架先引至电表间内的电表柜上，然后引至强电竖井沿竖井内桥架送往到各个楼层的户内配电箱内，然后公共照明由专用的双电源应急照明配电箱送电，户内配电箱单独给户内用电的开关面板供电，公共照明采纳 BV 线穿钢管沿墙体或楼板敷设。户内所有灯具、插座、开关支路都为 BV 线穿 PVC 管。1.2.2 依据图纸要求，户内灯具根据图纸要求的灯具安装，公共部分和地下室照明根据图纸要求的灯具安装。具体有楼梯间的嵌入式应急指示灯，声光控吸顶灯，以及地下室的吸顶灯和卫生间防水防潮灯等。1.3 防雷接地系统日月广场工程的楼均属二级防雷建筑。在屋面四周女儿墙上用 Ф10 镀锌圆钢作为避雷带；屋顶所有外露的金属管道、风帽支架、金属构架、栏杆等均与避雷网做可靠电气联接。引下线为暗设，利用建筑物内的结构主筋，引下线利用结构柱内或者剪力墙内的二根≧Ф16 主钢筋贯穿焊接，若主筋小于 Ф16 时，利用柱内 4 根主钢筋贯穿焊接。本建筑物电力设备、各弱电系统和防雷装置采纳共同的接地体，利用建筑基础主筋做接地极，接地电阻应≤1 欧姆。如实际测量基础接地网接地电阻未能达到设计要求，向建筑物外引人工接地体，直到接地电阻满足设计要求为止。低压配电系统采纳 TN-C-S 接地方式，电源中性线与保护线相互独立。 沿强弱电竖井内敷设一条通长到顶的扁钢，与屋顶的避雷北京博海建工有限公司 1下...
