电气工程分部施工方案VIP免费

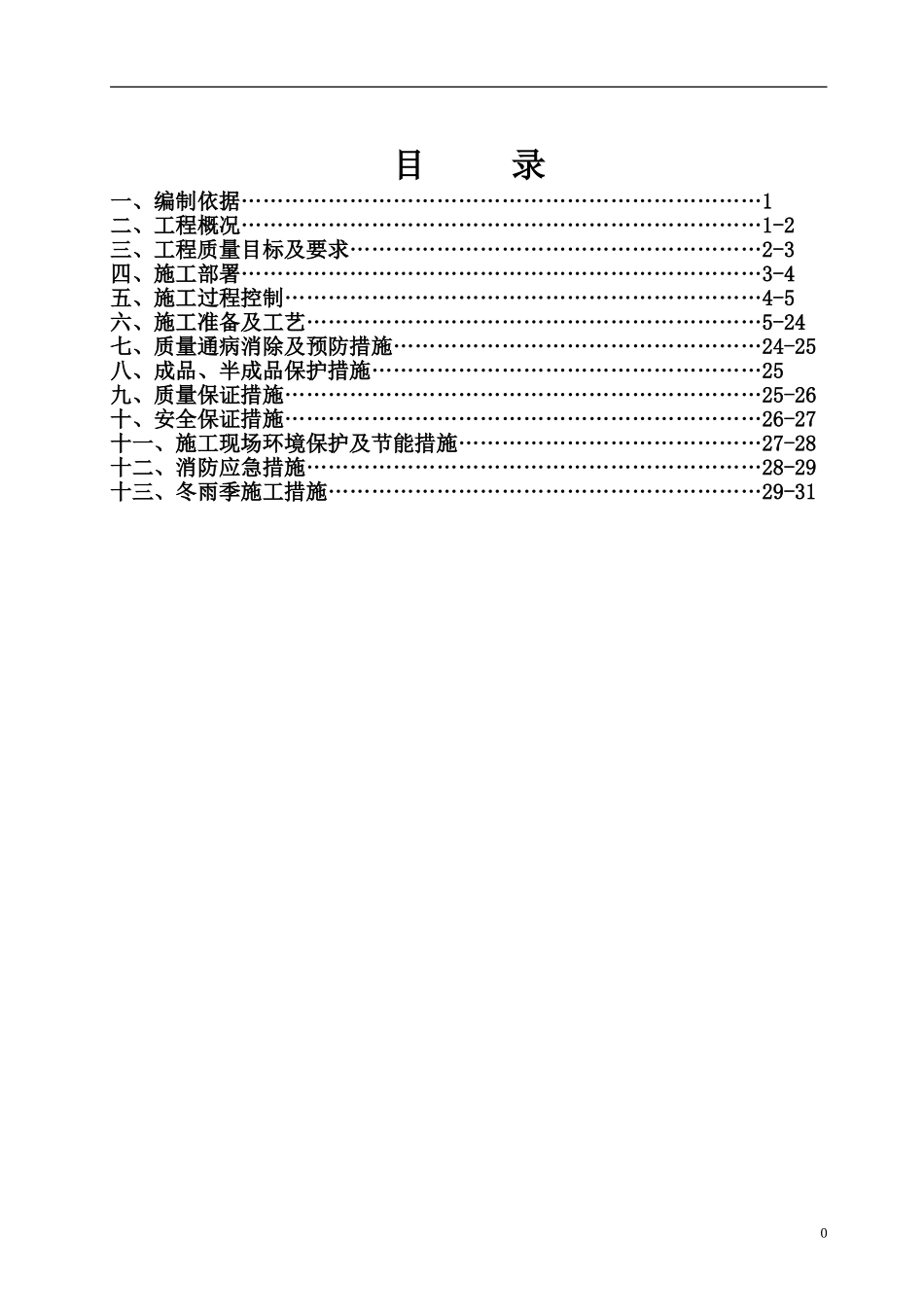

目 录一、编制依据………………………………………………………………1二、工程概况………………………………………………………………1-2三、工程质量目标及要求…………………………………………………2-3四、施工部署………………………………………………………………3-4五、施工过程控制…………………………………………………………4-5六、施工准备及工艺………………………………………………………5-24七、质量通病消除及预防措施……………………………………………24-25八、成品、半成品保护措施………………………………………………25九、质量保证措施…………………………………………………………25-26十、安全保证措施…………………………………………………………26-27十一、施工现场环境保护及节能措施……………………………………27-28十二、消防应急措施………………………………………………………28-29十三、冬雨季施工措施……………………………………………………29-310下载后可任意编辑一、编制依据1、翠江锦苑 4#楼工程电气施工图纸2、《建筑电气工程施工质量验收法律规范》GB50303-20243、《室内管线安装》D301-1～2（2024 年合订本）4、《电缆敷设》D101-1～7（2024 年合订本）5、《常用低压配电设备安装》90D702-16、《常用灯具安装》96D702-27、《接地装置安装》03D501-48、《建筑施工手册》第四册（中国建筑工业出版社）9、《等电位联结安装》（02D501-2）二、工程概况××××小区 4#楼工程位于××市松江中路北、北大街西侧。本工程分为 9、17、26、28 层，地上建筑面积 40324.00m2，地下车库面积5687.00 m2，室外设计标高为 199.90m，地下一层为地下车库，拟建建筑结构类型主要为框架及剪力墙结构。本工程电气部分包括照明系统、电力系统、弱电系统、接地系统、防雷系统、火灾自动报警系统。1、照明系统：照明系统分为普通照明部分和应急照明部分，普通照明从小区箱变由户外直接引入竖井内强电桥架，沿竖井内电缆桥架至电表箱，再由电表箱引出采纳穿阻燃塑料管引至分户照明配电箱，户内照明采纳 BV 导线穿阻燃塑料管暗敷设。应急照明由变配电室低压配电柜的单母线及柴油发电机组供电母线提供双路供电，末端自动切换，同时采纳 EPS 作为应急照明应急电源。采纳区域集中电源 EPS 供电，连续供电时间不小于90min。2、接地系统：本工程按二类防雷建筑物设计防雷装置，屋面女儿墙上采纳 ф12 镀...
