电线管敷设工程专项施工方案VIP免费

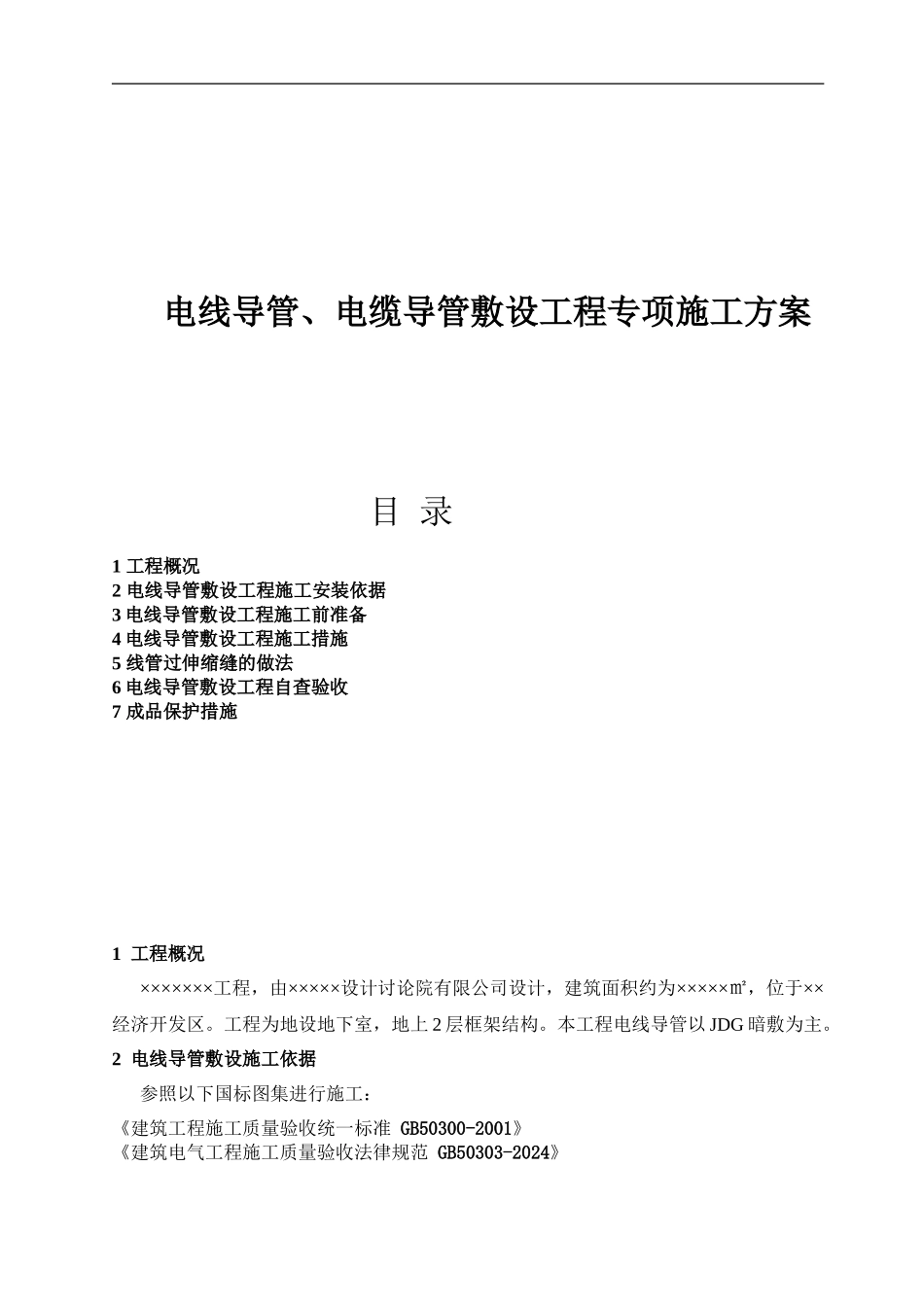

电线导管、电缆导管敷设工程专项施工方案目 录1 工程概况2 电线导管敷设工程施工安装依据3 电线导管敷设工程施工前准备4 电线导管敷设工程施工措施5 线管过伸缩缝的做法6 电线导管敷设工程自查验收7 成品保护措施1 工程概况×××××××工程，由×××××设计讨论院有限公司设计，建筑面积约为×××××㎡，位于××经济开发区。工程为地设地下室，地上 2 层框架结构。本工程电线导管以 JDG 暗敷为主。2 电线导管敷设施工依据参照以下国标图集进行施工：《建筑工程施工质量验收统一标准 GB50300-2001》《建筑电气工程施工质量验收法律规范 GB50303-2024》下载后可任意编辑《套接紧定式钢导管电线管路施工及验收法律规范 CECS100：98》《建筑设计防火法律规范GBJ16-87》 3. 电线导管敷设工程施工准备 3．1．1材料准备所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。 3．1．2主要机具专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。4、电线导管敷设工程施工措施4．1．工艺流程4.1.1 暗管敷设：管路预制加工 → 测定盒箱位置 → 稳注箱盒 → 管路连接 →接头保护4.1.2 明管敷设：吊顶内管路敷设：预制加工支架、吊架 → 测定盒箱位置 → 支架、吊架安装固定 →管路连接 4．2 管材及附件 2．0．1 套接紧定式钢导管管路的管材、连接套管及盒(箱)组成的电线管路，应采纳同一金属材料制作，并应镀锌。紧定螺钉应采纳高强度原材料制作。管材、连接套管及其金属附件使用的原材料应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。 2．0．2 套接紧定式钢导管管路的管材、连接套管、螺钉及其附件，安装前应进行外观检查，且应符合下列规定： 1 型号、规格符合设计要求，管材表面有明显、不脱落的产品标识； 2 金属内、外壁镀层均匀，完好，无剥落、锈蚀等现象； 3 管材、连接套管及其金属附件内、外壁表面光洁，无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷； 4 管材、连接套管及其金属附件，壁厚均匀，管口边缘平整、光滑； 5 连接套管的长度不小于管外径的 2～3．5 倍； 6 连接套管中心凹型槽弧度均匀，位置垂直、正确，凹槽深度与钢导管管壁厚度一致； 7 紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好，顶针尖固，旋转紧定脱落的“脖颈”尺寸准确。2．0．3 紧定螺钉专用...
