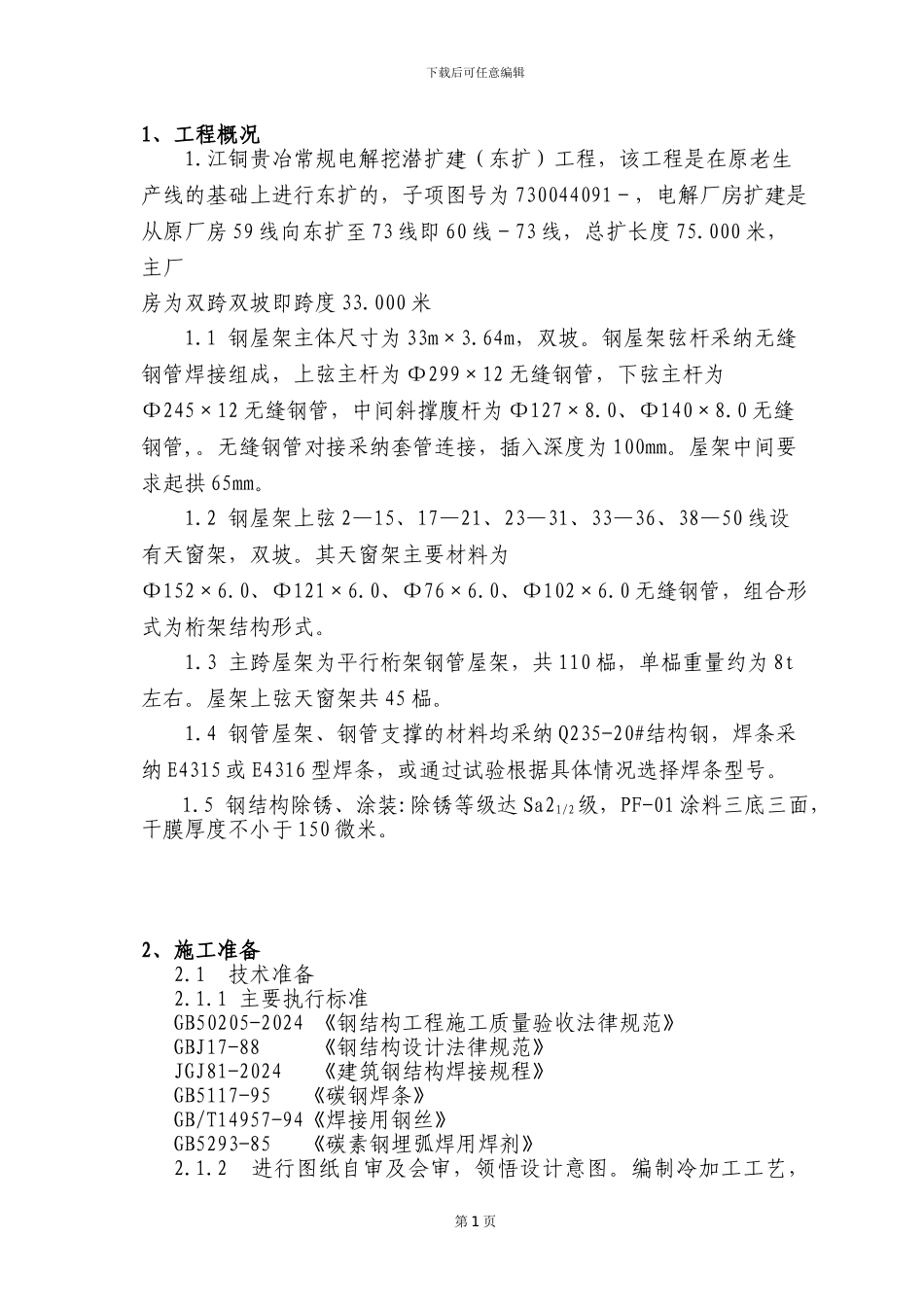

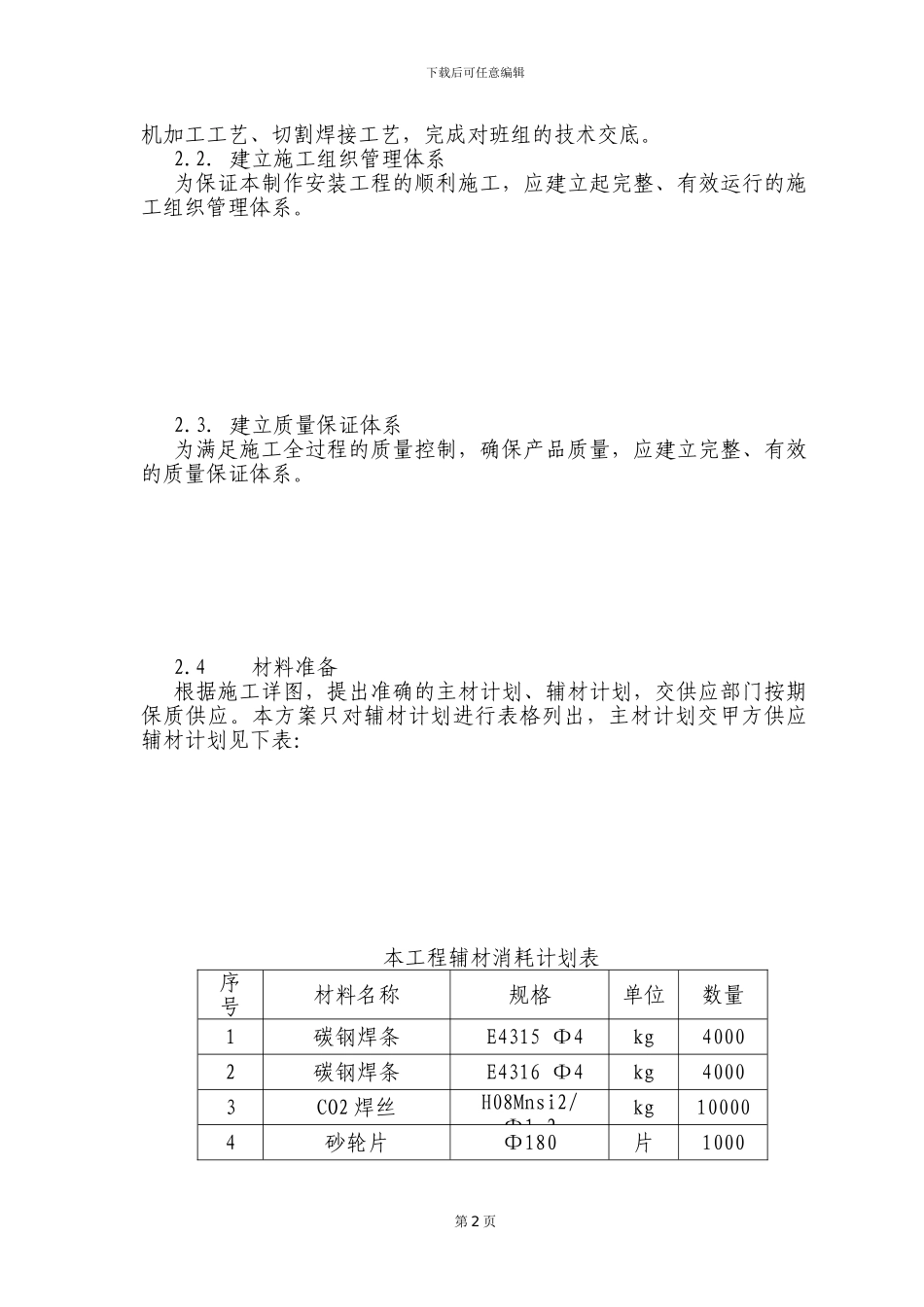

下载后可任意编辑1、工程概况1.江铜贵冶常规电解挖潜扩建（东扩）工程，该工程是在原老生产线的基础上进行东扩的，子项图号为 730044091－，电解厂房扩建是从原厂房 59 线向东扩至 73 线即 60 线－73 线，总扩长度 75.000 米，主厂房为双跨双坡即跨度 33.000 米1.1 钢屋架主体尺寸为 33m×3.64m，双坡。钢屋架弦杆采纳无缝钢管焊接组成，上弦主杆为 Φ299×12 无缝钢管，下弦主杆为Φ245×12 无缝钢管，中间斜撑腹杆为 Φ127×8.0、Φ140×8.0 无缝钢管,。无缝钢管对接采纳套管连接，插入深度为 100mm。屋架中间要求起拱 65mm。1.2 钢屋架上弦 2—15、17—21、23—31、33—36、38—50 线设有天窗架，双坡。其天窗架主要材料为Φ152×6.0、Φ121×6.0、Φ76×6.0、Φ102×6.0 无缝钢管，组合形式为桁架结构形式。1.3 主跨屋架为平行桁架钢管屋架，共 110 榀，单榀重量约为 8t左右。屋架上弦天窗架共 45 榀。1.4 钢管屋架、钢管支撑的材料均采纳 Q235-20#结构钢，焊条采纳 E4315 或 E4316 型焊条，或通过试验根据具体情况选择焊条型号。1.5 钢结构除锈、涂装:除锈等级达 Sa21/2级，PF-01 涂料三底三面，干膜厚度不小于 150 微米。2、施工准备2.1 技术准备2.1.1 主要执行标准GB50205-2024 《钢结构工程施工质量验收法律规范》GBJ17-88 《钢结构设计法律规范》JGJ81-2024 《建筑钢结构焊接规程》GB5117-95 《碳钢焊条》GB/T14957-94《焊接用钢丝》GB5293-85 《碳素钢埋弧焊用焊剂》2.1.2 进行图纸自审及会审，领悟设计意图。编制冷加工工艺，第 1 页下载后可任意编辑机加工工艺、切割焊接工艺，完成对班组的技术交底。2.2. 建立施工组织管理体系为保证本制作安装工程的顺利施工，应建立起完整、有效运行的施工组织管理体系。2.3. 建立质量保证体系为满足施工全过程的质量控制，确保产品质量，应建立完整、有效的质量保证体系。2.4 材料准备根据施工详图，提出准确的主材计划、辅材计划，交供应部门按期保质供应。本方案只对辅材计划进行表格列出，主材计划交甲方供应辅材计划见下表：本工程辅材消耗计划表序号材料名称规格单位数量1碳钢焊条 E4315 Φ4kg40002碳钢焊条 E4316 Φ4kg40003CO2 焊丝H08Mnsi2/Φ1.2kg100004砂轮片Φ180片1000第 2 页下载后可任意编辑5油漆刷4″把10006氧气标准瓶瓶3607乙炔气标准瓶瓶1508琴线细m3009石笔合2010粉笔合4011破布kg6012钢丝绳6×37 Φ8.7m10013...
