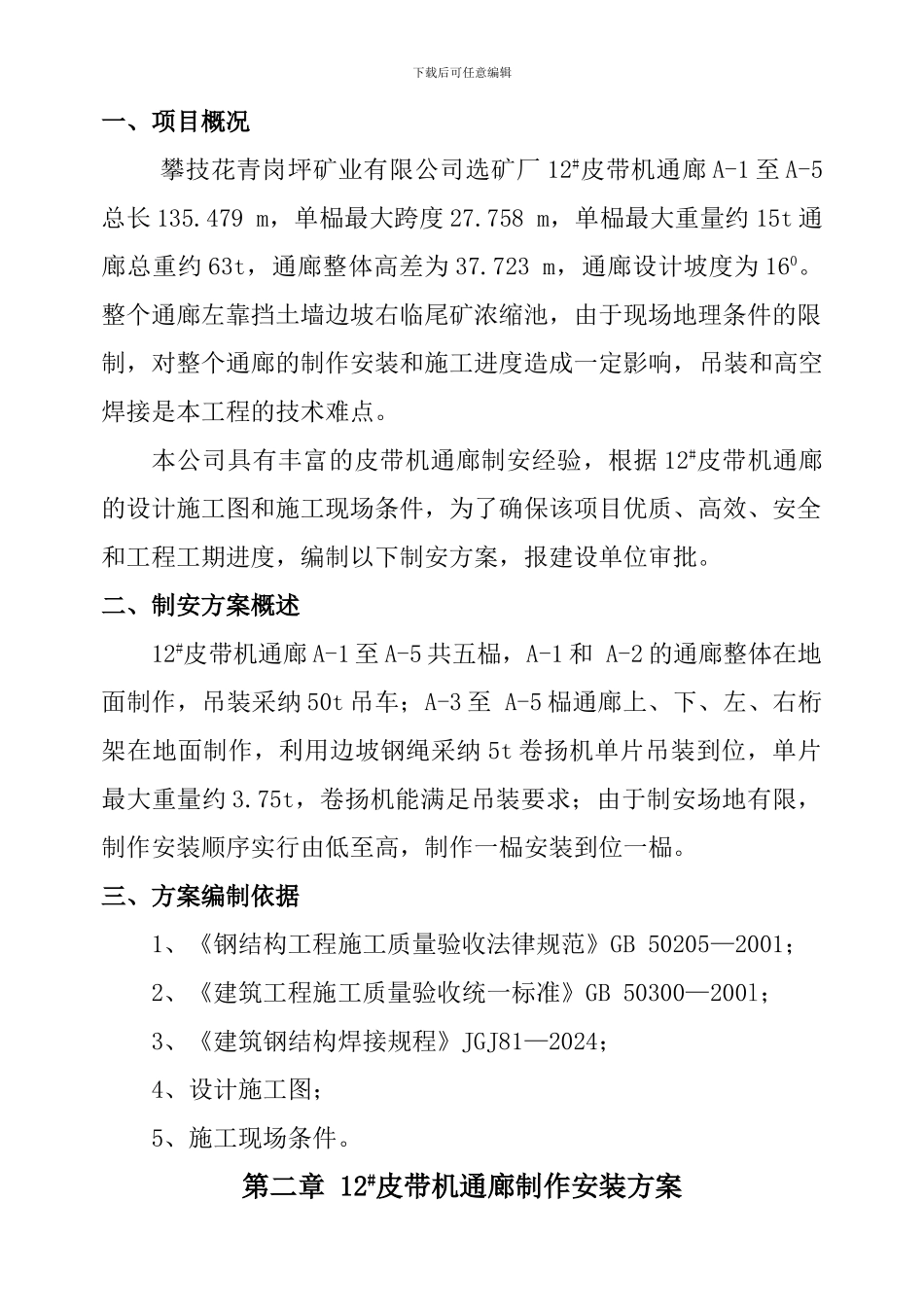

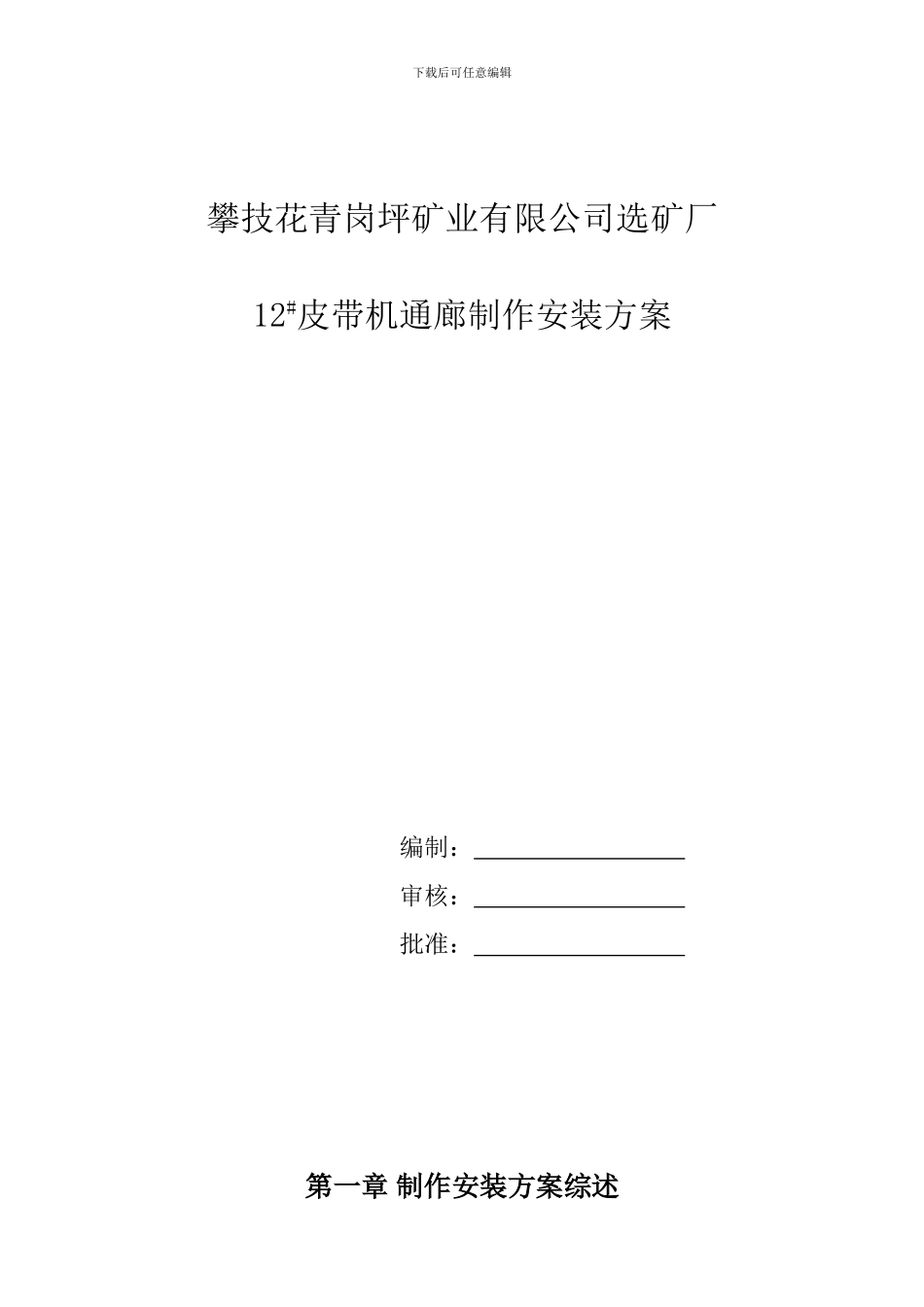

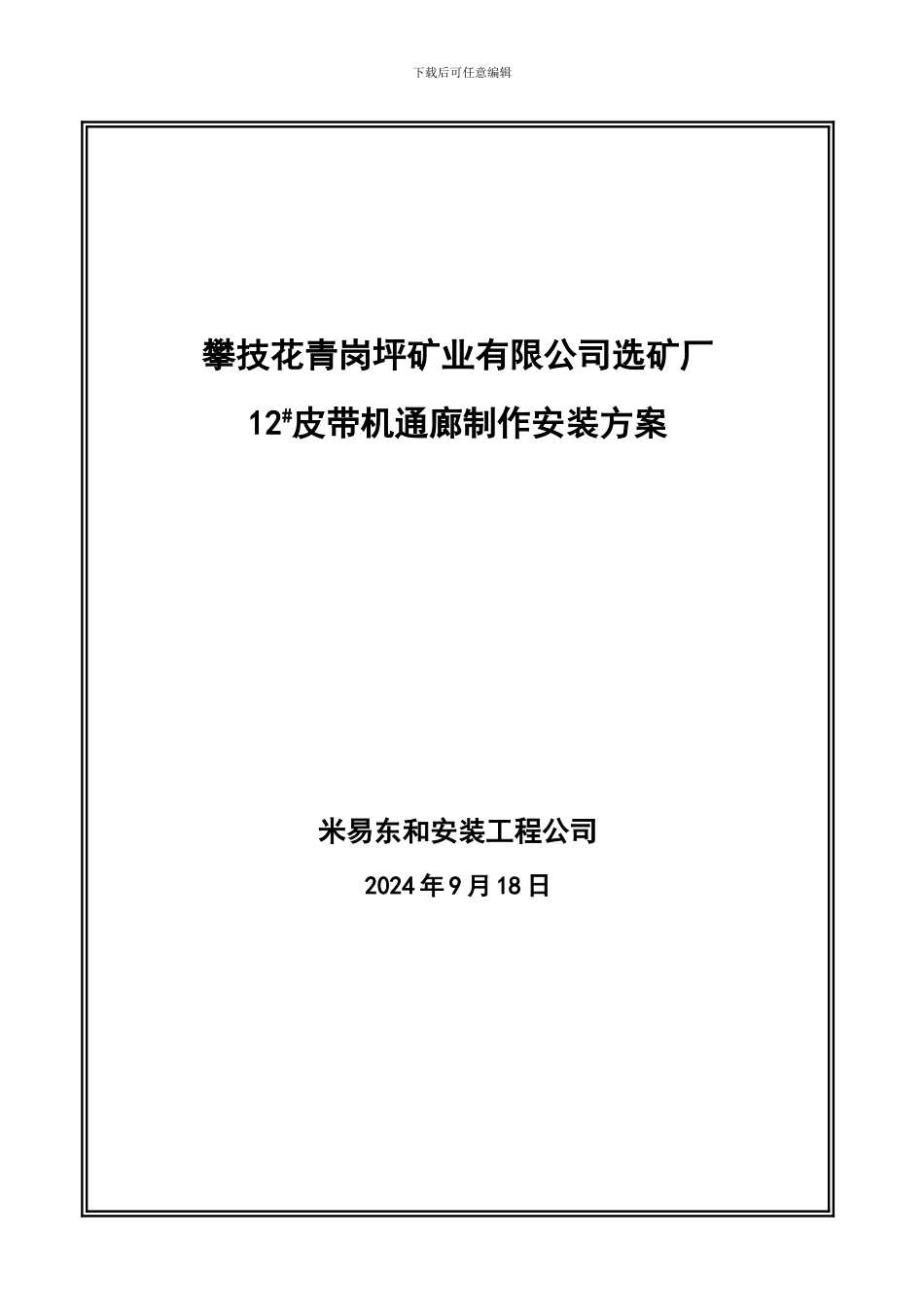

下载后可任意编辑攀技花青岗坪矿业有限公司选矿厂12#皮带机通廊制作安装方案米易东和安装工程公司2024 年 9 月 18 日下载后可任意编辑攀技花青岗坪矿业有限公司选矿厂12#皮带机通廊制作安装方案编制： 审核： 批准： 第一章 制作安装方案综述下载后可任意编辑一、项目概况攀技花青岗坪矿业有限公司选矿厂 12#皮带机通廊 A-1 至 A-5总长 135.479 m，单榀最大跨度 27.758 m，单榀最大重量约 15t 通廊总重约 63t，通廊整体高差为 37.723 m，通廊设计坡度为 160。整个通廊左靠挡土墙边坡右临尾矿浓缩池，由于现场地理条件的限制，对整个通廊的制作安装和施工进度造成一定影响，吊装和高空焊接是本工程的技术难点。本公司具有丰富的皮带机通廊制安经验，根据 12#皮带机通廊的设计施工图和施工现场条件，为了确保该项目优质、高效、安全和工程工期进度，编制以下制安方案，报建设单位审批。二、制安方案概述12#皮带机通廊 A-1 至 A-5 共五榀，A-1 和 A-2 的通廊整体在地面制作，吊装采纳 50t 吊车；A-3 至 A-5 榀通廊上、下、左、右桁架在地面制作，利用边坡钢绳采纳 5t 卷扬机单片吊装到位，单片最大重量约 3.75t，卷扬机能满足吊装要求；由于制安场地有限，制作安装顺序实行由低至高，制作一榀安装到位一榀。三、方案编制依据1、《钢结构工程施工质量验收法律规范》GB 50205—2001；2、《建筑工程施工质量验收统一标准》GB 50300—200l；3、《建筑钢结构焊接规程》JGJ81—2024；4、设计施工图；5、施工现场条件。第二章 12#皮带机通廊制作安装方案下载后可任意编辑一、钢结构的制作（一）桁架的制作顺序： A-1 → A-2 → A-3 → A-4 → A-5。（二）钢结构的制作前的准备工作：1、用 δ=20mm 钢板做制作平台二个，规格 30m×5 m；2、割、焊及其它设备就位；3、桁架制作材料领料和运输到位。（三）材质控制：1、检查领用的各类型材，是否符合设计要求，是否具备原始材质证明(物理性能、化学成份)及出厂合格证；2、向正规生产厂家购买焊材，必须有材质合格证； 3、焊材在使用前按法律规范进行烘焙处理； 4、焊丝使用前仔细进行油污、除锈处理。 （四）板材的校平、矫正和边缘加工： 钢柱支座板及其他厚板的校平、矫正采纳机械火焰方法进行，平面度不大于 1‰。凡图纸或工艺要求的板材边缘加工和焊接坡口的加工均用角向磨光机完成；宽度公差±1mm。 （五）构件的拼装、焊接、整理和对接：1、...
