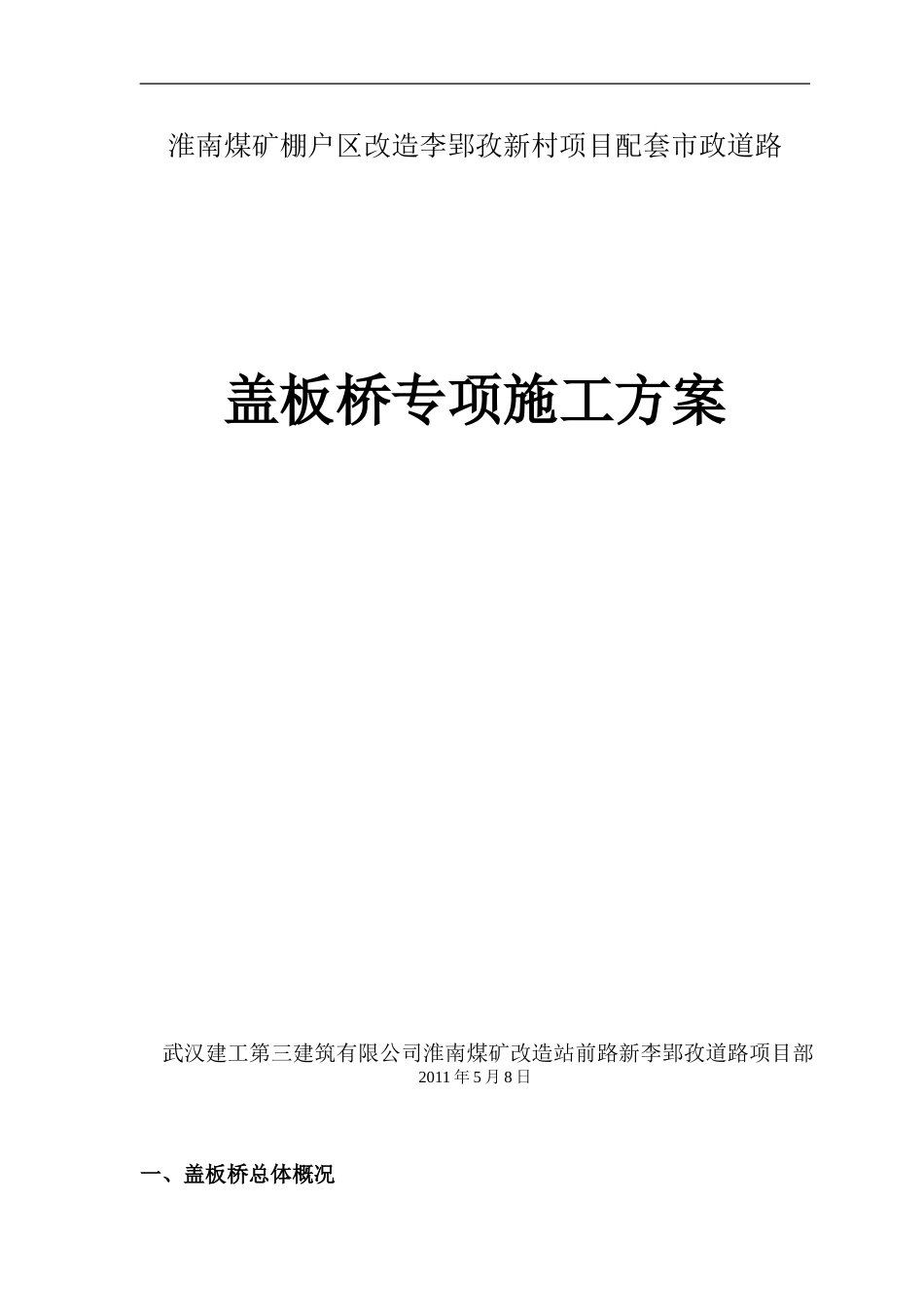

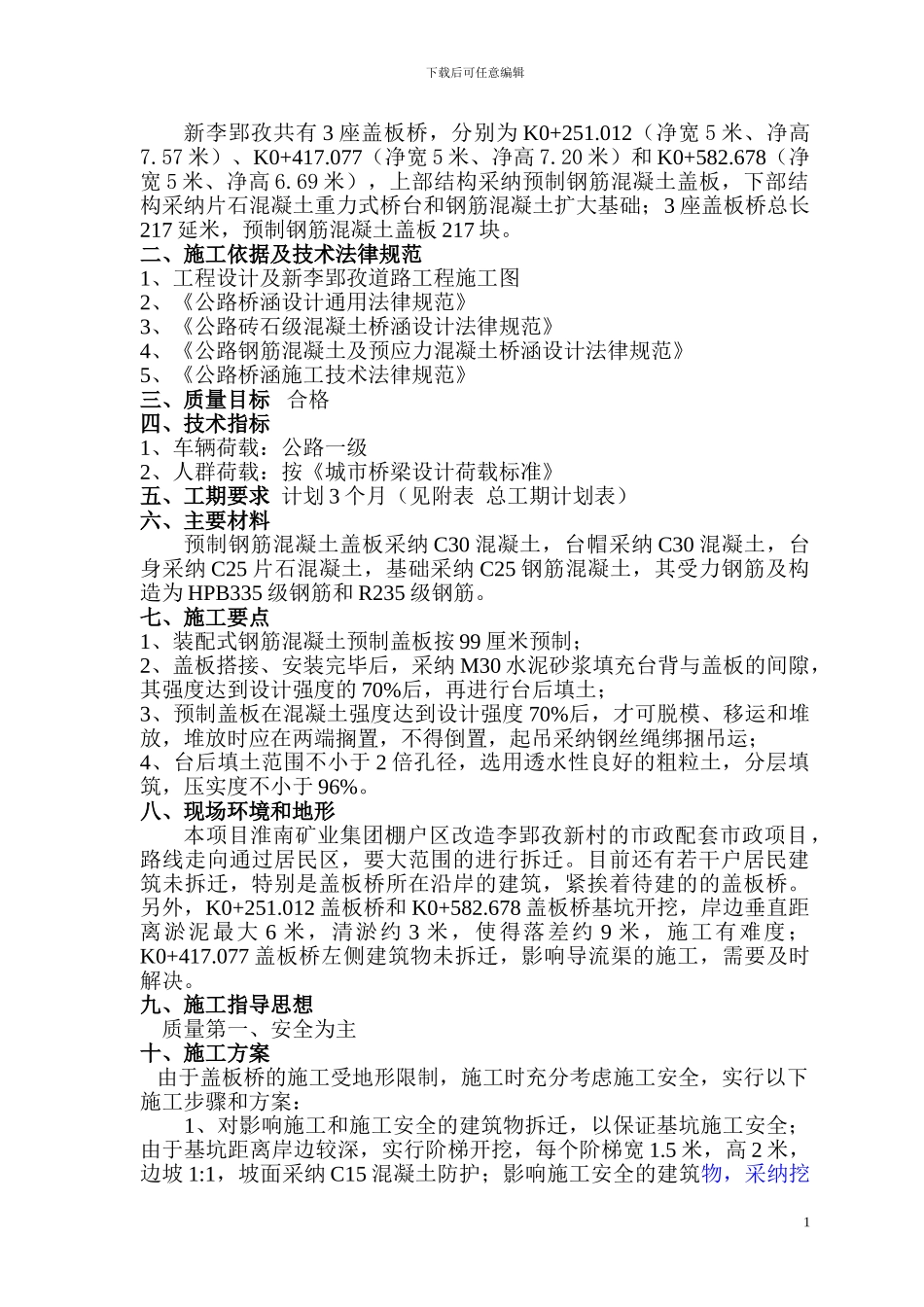

淮南煤矿棚户区改造李郢孜新村项目配套市政道路盖板桥专项施工方案武汉建工第三建筑有限公司淮南煤矿改造站前路新李郢孜道路项目部2011 年 5 月 8 日一、盖板桥总体概况下载后可任意编辑新李郢孜共有 3 座盖板桥，分别为 K0+251.012（净宽 5 米、净高7.57 米）、K0+417.077（净宽 5 米、净高 7.20 米）和 K0+582.678（净宽 5 米、净高 6.69 米），上部结构采纳预制钢筋混凝土盖板，下部结构采纳片石混凝土重力式桥台和钢筋混凝土扩大基础；3 座盖板桥总长217 延米，预制钢筋混凝土盖板 217 块。二、施工依据及技术法律规范1、工程设计及新李郢孜道路工程施工图2、《公路桥涵设计通用法律规范》3、《公路砖石级混凝土桥涵设计法律规范》4、《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》5、《公路桥涵施工技术法律规范》三、质量目标 合格四、技术指标1、车辆荷载：公路一级2、人群荷载：按《城市桥梁设计荷载标准》五、工期要求 计划 3 个月（见附表 总工期计划表）六、主要材料预制钢筋混凝土盖板采纳 C30 混凝土，台帽采纳 C30 混凝土，台身采纳 C25 片石混凝土，基础采纳 C25 钢筋混凝土，其受力钢筋及构造为 HPB335 级钢筋和 R235 级钢筋。七、施工要点1、装配式钢筋混凝土预制盖板按 99 厘米预制；2、盖板搭接、安装完毕后，采纳 M30 水泥砂浆填充台背与盖板的间隙，其强度达到设计强度的 70%后，再进行台后填土；3、预制盖板在混凝土强度达到设计强度 70%后，才可脱模、移运和堆放，堆放时应在两端搁置，不得倒置，起吊采纳钢丝绳绑捆吊运；4、台后填土范围不小于 2 倍孔径，选用透水性良好的粗粒土，分层填筑，压实度不小于 96%。八、现场环境和地形本项目淮南矿业集团棚户区改造李郢孜新村的市政配套市政项目，路线走向通过居民区，要大范围的进行拆迁。目前还有若干户居民建筑未拆迁，特别是盖板桥所在沿岸的建筑，紧挨着待建的的盖板桥。另外，K0+251.012 盖板桥和 K0+582.678 盖板桥基坑开挖，岸边垂直距离淤泥最大 6 米，清淤约 3 米，使得落差约 9 米，施工有难度；K0+417.077 盖板桥左侧建筑物未拆迁，影响导流渠的施工，需要及时解决。九、施工指导思想 质量第一、安全为主十、施工方案 由于盖板桥的施工受地形限制，施工时充分考虑施工安全，实行以下施工步骤和方案：1、对影响施工和施工安全的建筑物拆迁，以保证基坑施工安全；由于基坑距离岸边较深，实行阶...
