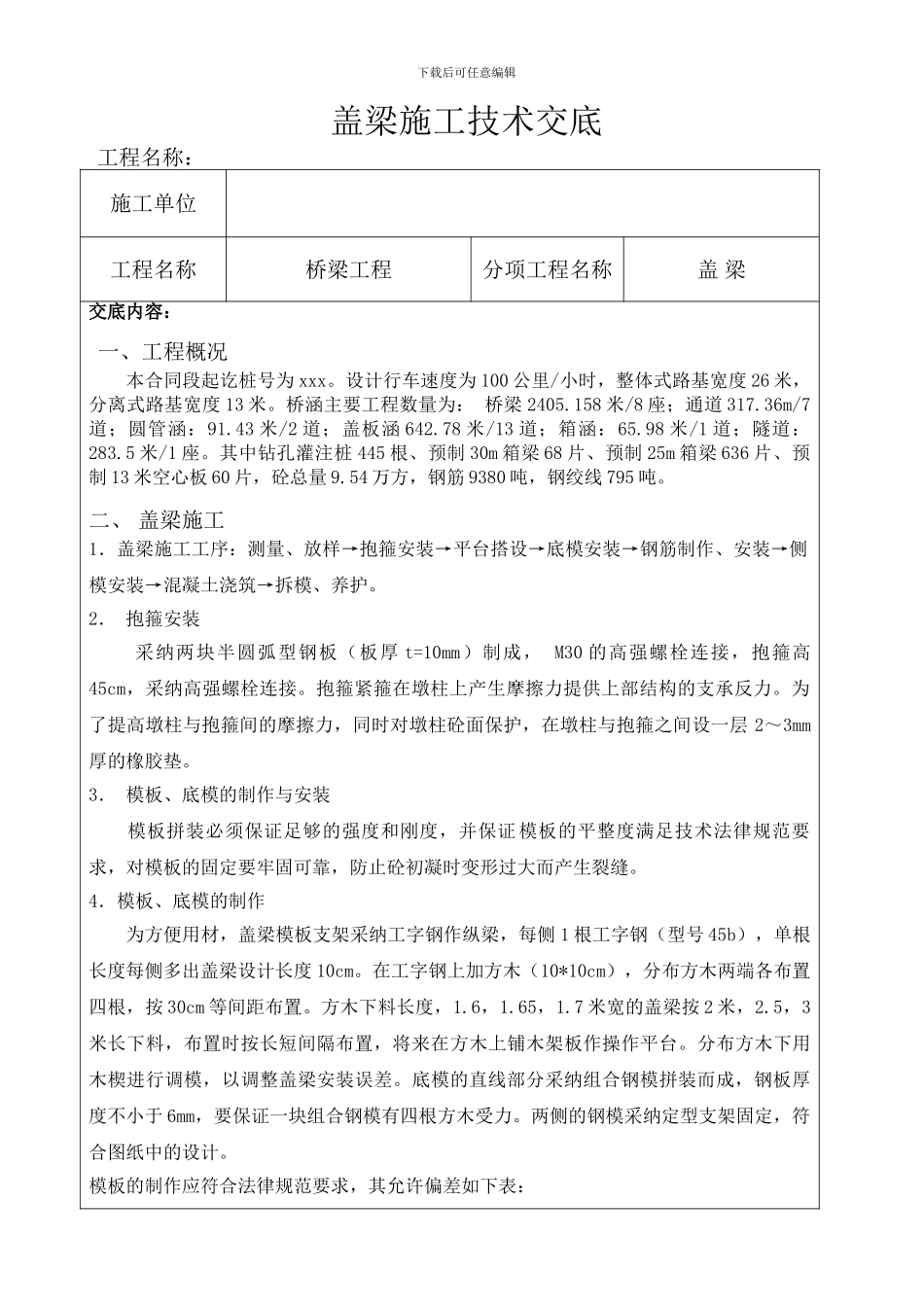

下载后可任意编辑盖梁施工技术交底工程名称: 施工单位工程名称桥梁工程分项工程名称盖 梁交底内容: 一、工程概况本合同段起讫桩号为 xxx。设计行车速度为 100 公里/小时,整体式路基宽度 26 米,分离式路基宽度 13 米。桥涵主要工程数量为: 桥梁 2405.158 米/8 座;通道 317.36m/7道;圆管涵:91.43 米/2 道;盖板涵 642.78 米/13 道;箱涵:65.98 米/1 道;隧道:283.5 米/1 座。其中钻孔灌注桩 445 根、预制 30m 箱梁 68 片、预制 25m 箱梁 636 片、预制 13 米空心板 60 片,砼总量 9.54 万方,钢筋 9380 吨,钢绞线 795 吨。二、 盖梁施工1.盖梁施工工序:测量、放样→抱箍安装→平台搭设→底模安装→钢筋制作、安装→侧模安装→混凝土浇筑→拆模、养护。2. 抱箍安装采纳两块半圆弧型钢板(板厚 t=10mm)制成, M30 的高强螺栓连接,抱箍高45cm,采纳高强螺栓连接。抱箍紧箍在墩柱上产生摩擦力提供上部结构的支承反力。为了提高墩柱与抱箍间的摩擦力,同时对墩柱砼面保护,在墩柱与抱箍之间设一层 2~3mm厚的橡胶垫。3. 模板、底模的制作与安装 模板拼装必须保证足够的强度和刚度,并保证模板的平整度满足技术法律规范要求,对模板的固定要牢固可靠,防止砼初凝时变形过大而产生裂缝。4.模板、底模的制作为方便用材,盖梁模板支架采纳工字钢作纵梁,每侧 1 根工字钢(型号 45b),单根长度每侧多出盖梁设计长度 10cm。在工字钢上加方木(10*10cm),分布方木两端各布置四根,按 30cm 等间距布置。方木下料长度,1.6,1.65,1.7 米宽的盖梁按 2 米,2.5,3米长下料,布置时按长短间隔布置,将来在方木上铺木架板作操作平台。分布方木下用木楔进行调模,以调整盖梁安装误差。底模的直线部分采纳组合钢模拼装而成,钢板厚度不小于 6mm,要保证一块组合钢模有四根方木受力。两侧的钢模采纳定型支架固定,符合图纸中的设计。模板的制作应符合法律规范要求,其允许偏差如下表:下载后可任意编辑5.模板、底模的安装 在立柱顶凿毛处理、测量验收合格后,开始安装模板支架。在模板支架安装时,严格按由下而上的顺序进行,即先安装抱箍,再吊装工字钢,工字钢与抱箍采纳螺栓连接,待工字钢稳定后方可布置方木。以上工序经检查确认无误后,即可安装盖梁底模。 6. 立柱顶凿毛 待立柱混凝土达到设计强度后,对立柱顶进行凿毛处理,凿除顶部的水泥砂浆和松弱层,凿毛至新奇混凝土...
